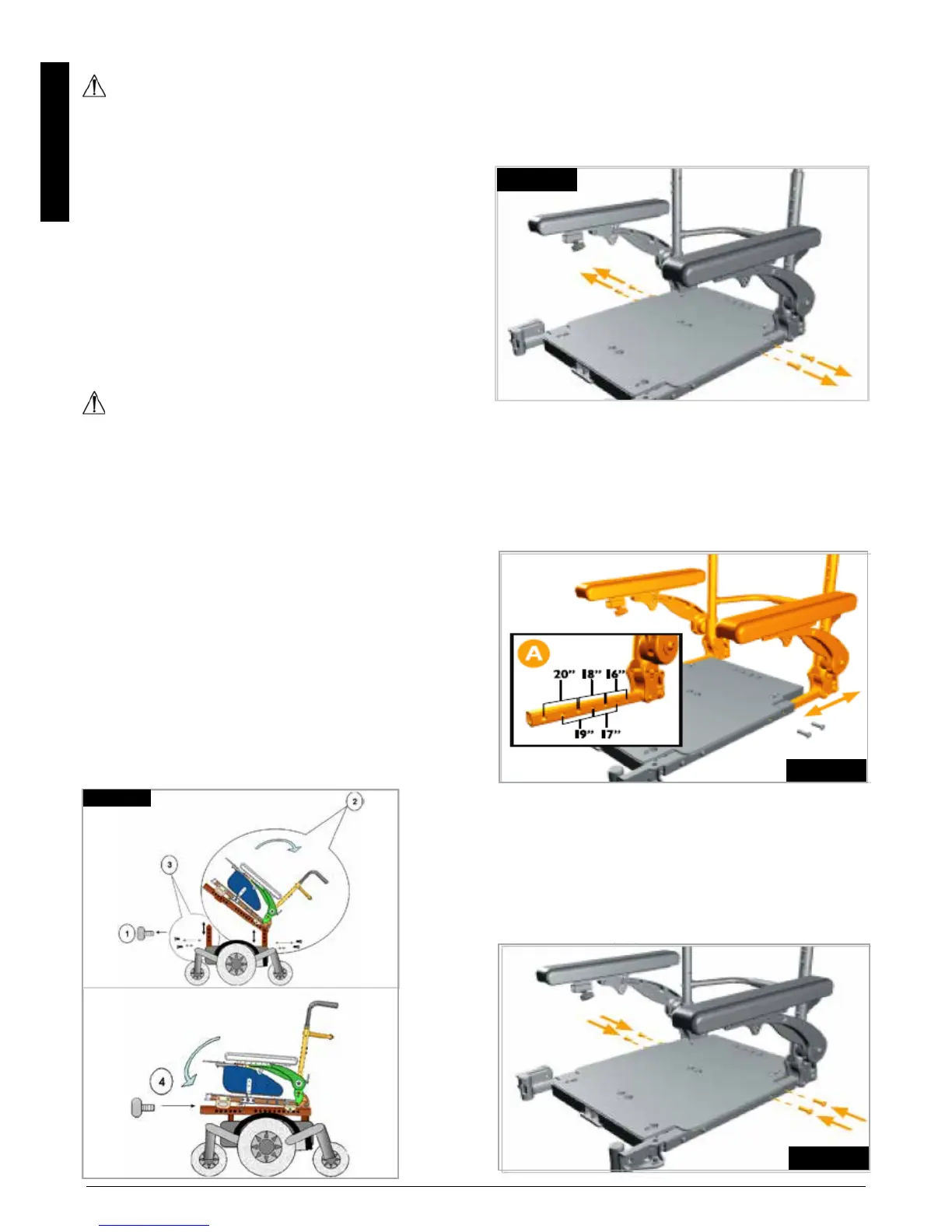

6.7 Réglage de la hauteur du siège Standard
AVERTISSEMENT !
• Sunrise Medical recommande vivement de confier
cette manipulation à votre revendeur agréé Sunrise
Medical.
• Veillez à ne pas vous coincer les doigts dans le
châssis supérieur. Demandez à une autre personne
de maintenir le siège pendant le réglage.
Pour régler la hauteur d’assise :
• Dévissez les deux vis du levier de manœuvre situées
sous le châssis du siège qui relient le châssis du
siège à l’interface du module du siège.
• Rabattez le châssis du siège vers l’arrière et fixez-le
avec la barre de sécurité (comme pour le capot d’une
voiture).
ATTENTION !
• Selon les options installées, le siège peut être lourd.
Il est recommandé de prévoir deux personnes pour
effectuer cette opération.
• Évitez de pivoter le siège à plus de 60° vers l'arrière.
• Retirez les deux vis à tête creuse des montants
arrière du siège.
• Élevez/abaissez le siège à la position désirée.
• Alignez les trous, puis replacez et resserrez les vis à
tête creuse.
• Retirez les deux vis à tête creuse des montants
avant du siège.
• Élevez/abaissez la hauteur des montants à la
position désirée.
• Alignez les trous, puis replacez et resserrez les vis à
tête creuse.
• Fermez le siège, puis replacez et resserrez les
molettes (Fig. 6.7).
Fig. 6.7
6.8 Réglage de la profondeur du siège Standard
1. Retirez les vis de 5 mm servant au réglage de la
profondeur, des deux côtés du siège, (Fig. 6.8).
Fig. 6.8
2. Glissez le dossier et les accoudoirs à la position
permettant d'obtenir la profondeur d'assise
désirée. Reportez-vous au schéma de position des
profondeurs (A), (Fig. 6.9).
3. Replacez et serrez les deux jeux de vis de réglage
de la profondeur.
Utilisez un couple de serrage de 20 N/m ou 177 in/
lb, (Fig. 6.10).
Fig. 6.9
Fig. 6.10
