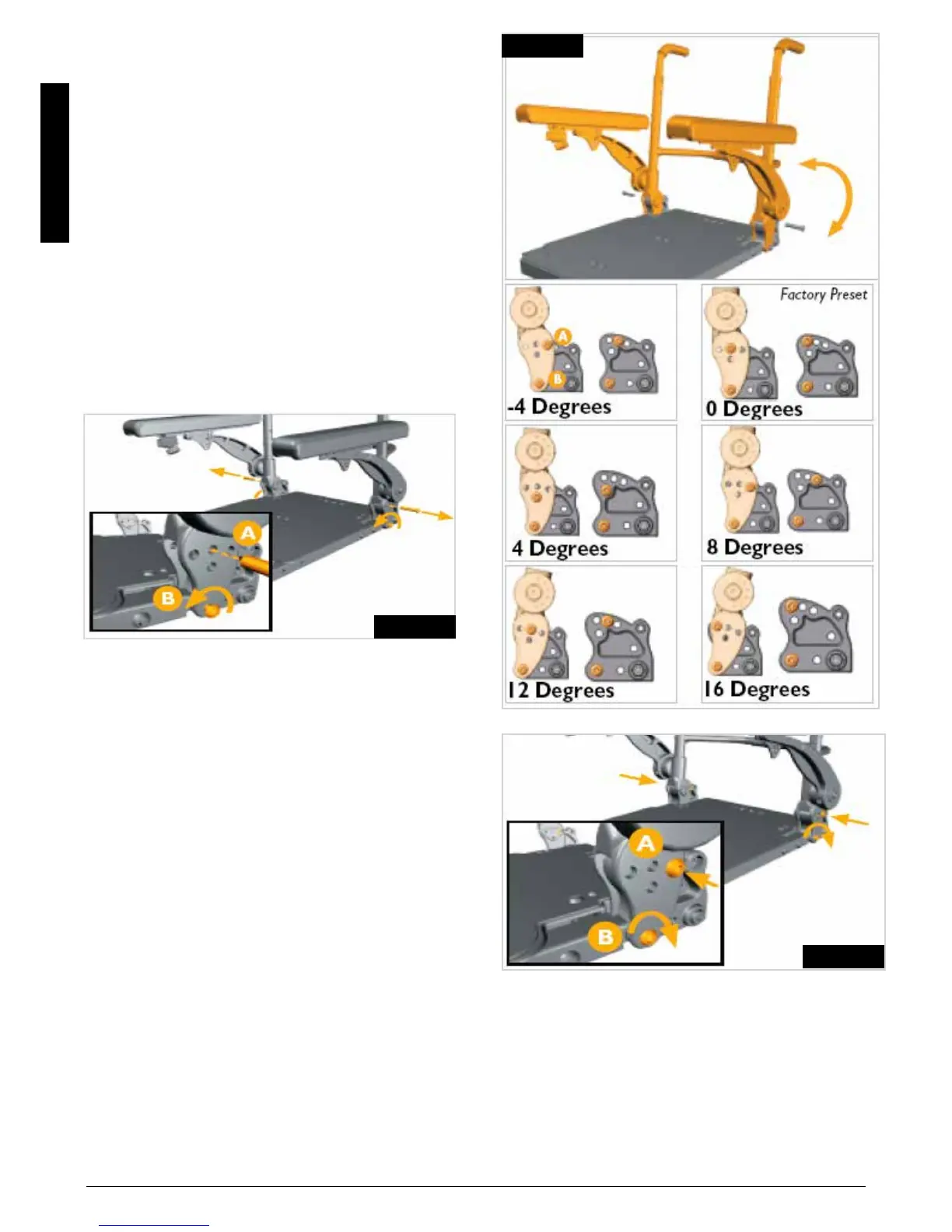

6.9 Aanpassing hoek rugleuning
1. Verwijder de 5mm bouten (A) aan beide kanten van
de rugleuning. Draai de 5mm schroeven (B) aan beide
kanten van de rugleuning los.
OPMERKING: Schroef (A) bevindt zich mogelijk in een
andere startpositie dan op de afbeelding wordt getoond in
Fig. 6.11.
2. Kantel de rugleuning naar voren of achteren
tot de gewenste hoek wordt bereikt. Zie ook de
hoekinstellingen hieronder, (Fig. 6.12).
3. Plaats de schroeven (A en B) terug en draai ze
stevig aan. Gebruik 20 N/m of 177 in/lb draaikracht,
(Fig. 6.13).
OPMERKING: In afbeelding 6.13 wordt een hoek van 8
graden getoond.
Fig. 6.11
Fig. 6.12
Fig. 6.13
