148 SALSA M
2
Mini
Rev.3.0
FRANÇAIS

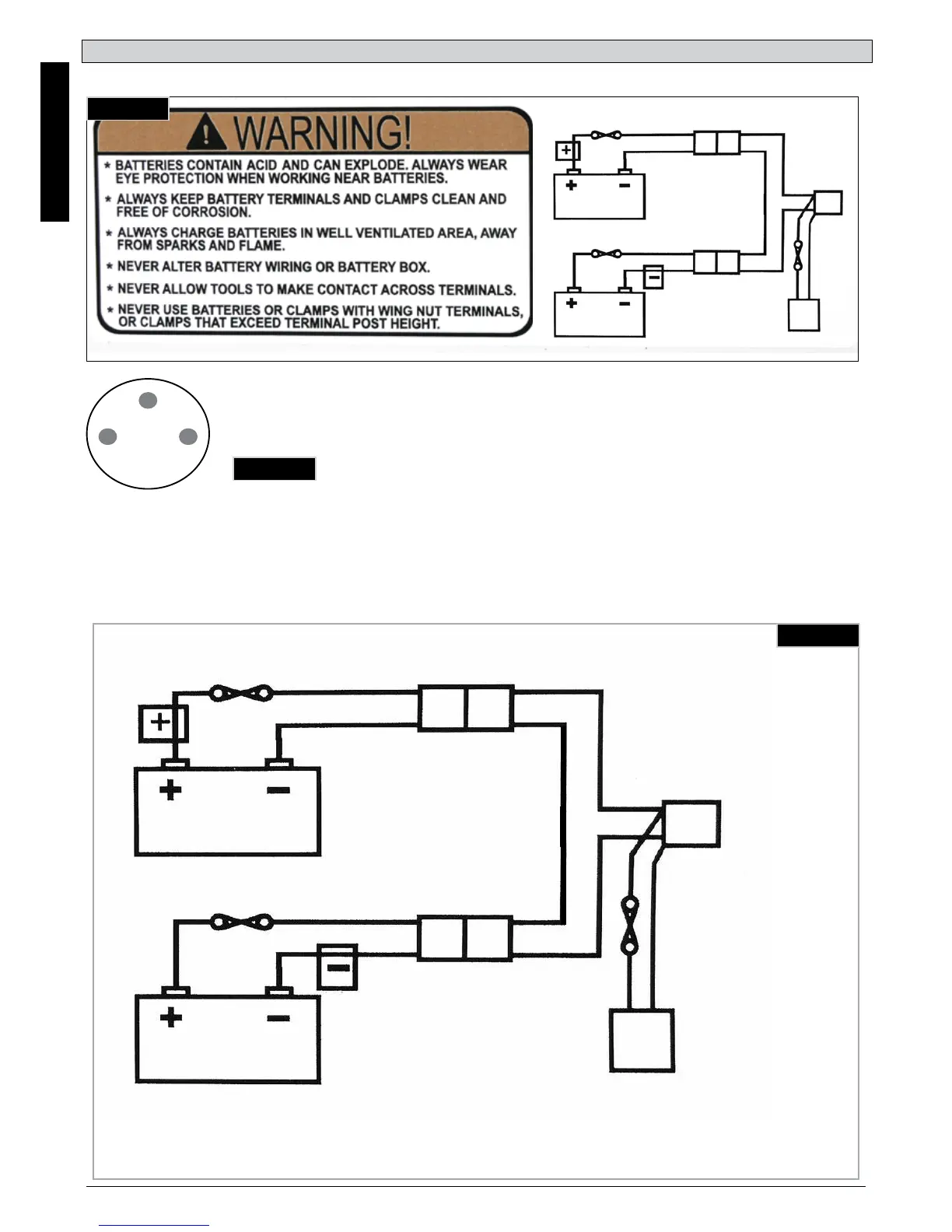

17.0 Schéma de câblage de la batterie
Prise de recharge :
Broche 1 : Batterie positive
Broche 2 : Batterie négative
Broche 3 : Blocage
1 2
3
100 A
100 A
NOIR NOIR
ROUGE
ROUGE
JAUNE
CONNECTEUR DE BATTERIE
CONNECTEUR DE BATTERIE
Fig. 17.2
Fig. 17.3
CONNECTEUR CIRCUIT AUXILIAIRE
CONNECTEUR BOITIER DE COMMANDE
15 A
Fig. 17.1
