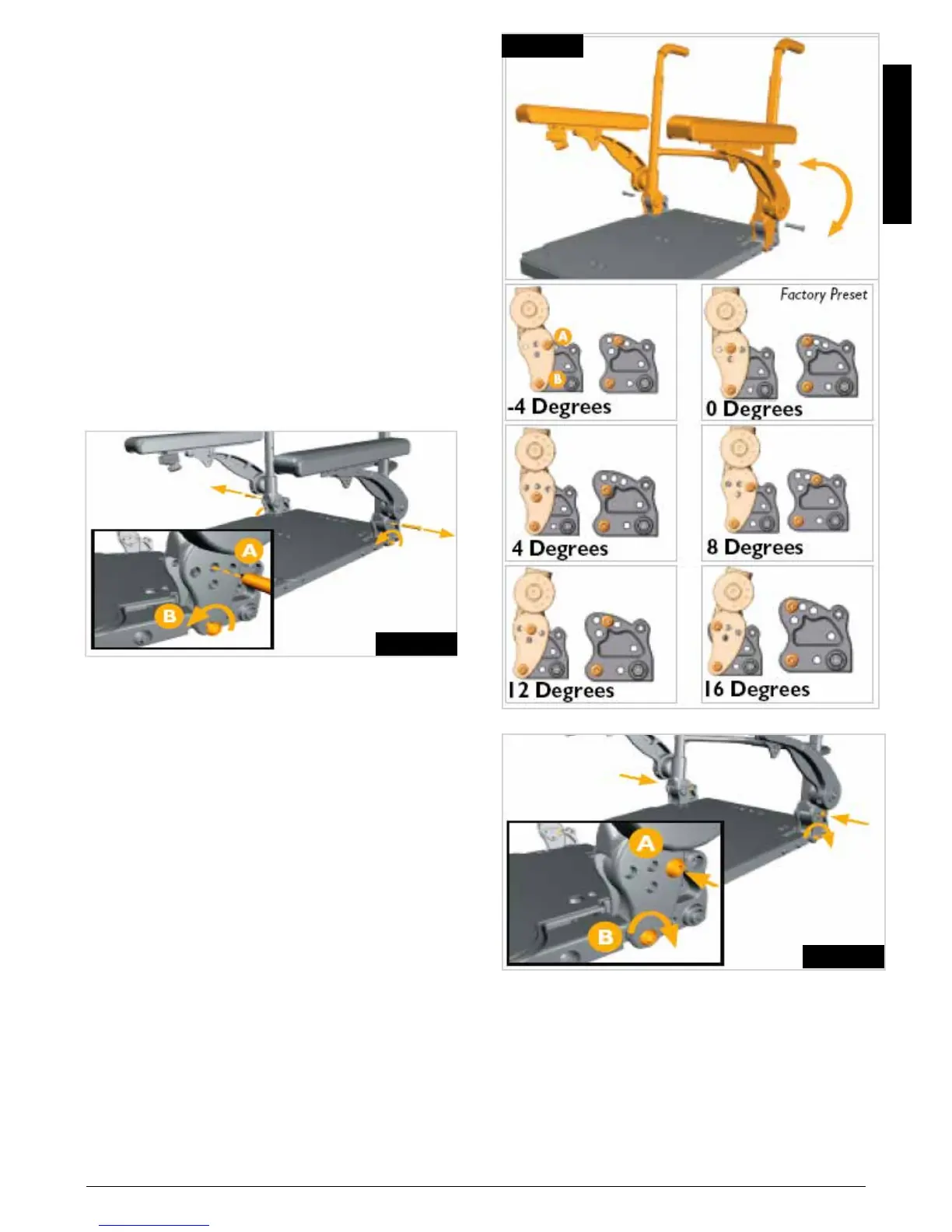

6.9 Réglage de l’angle d’inclinaison du dossier
1. Retirez les vis de positionnement de 5 mm de la
plaque du dossier (A) des deux côtés du dossier.
Desserrez les vis de rotation de 5 mm de la plaque du
dossier (B) des deux côtés du dossier.
REMARQUE : La position de départ de la vis de
positionnement (A) peut être différente de celle illustrée
ci-dessous à la Fig. 6.11.
2. Inclinez le dossier vers l'avant et l'arrière à l'angle
désiré. Reportez-vous aux différentes configurations
ci-dessous, (Fig. 6.12).
3. Réinsérez et resserrez les vis de positionnement et
les vis de la plaque de dossier (A et B). Utilisez un
couple de serrage de 20 N/m ou 177 in/lb, (Fig. 6.13).
REMARQUE : La figure 6.13 correspond à un angle
d'inclinaison de 8 degrés.
Fig. 6.11
Fig. 6.12
Fig. 6.13
