Salsa M
2
Mini

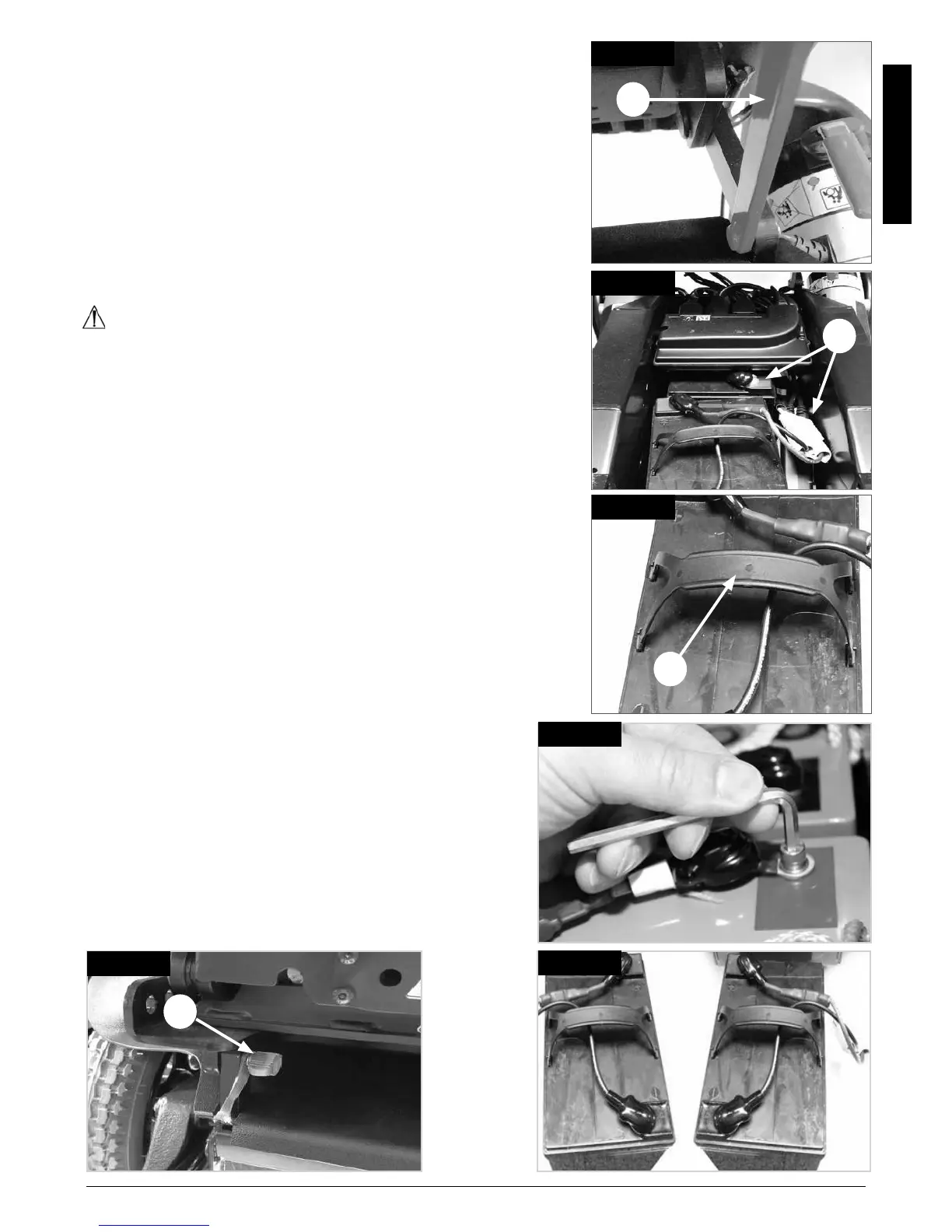

Composants présents dans le compartiment à batteries :
• Cache en plastique du compartiment à batteries pour
2 batteries de 12 V.
• 2 gaines isolantes de batteries avec fusible et cosses
circulaires.
• Harnais de batteries avec connecteurs gris.
Accès aux batteries
• Dévissez les deux vis du levier de manœuvre situées
sous le châssis du siège qui relient le châssis du
siège à l’interface du module du siège, (A-Fig. 13.14).
• Rabattez le châssis du siège vers l’arrière et fixez-le
avec la barre de sécurité, (B-Fig. 13.15).
ATTENTION !
• Selon les options installées, le siège peut être lourd.
Il est recommandé de prévoir deux personnes pour
effectuer cette opération.
• Évitez de pivoter le siège à plus de 60° vers l'arrière.
• Le compartiment à batterie est maintenu en place par
un système d'agrafes en œillet placées sur le fauteuil.
Soulevez fermement et délicatement le couvercle de
la batterie.
• Soulevez le couvercle de la batterie.
• Débranchez les 2 connecteurs à broches gris de
chaque batterie (C-Fig. 13.16).
• Des attaches situées sur chacune des batteries
permettent de les soulever pour les sortir (sortez la
partie avant des batteries en premier), (D-Fig. 13.17).
• Dégagez la protection isolante et à l'aide d'une clé
hexagonale de 5 mm, dévissez et retirez la vis de
la borne. Faites la même chose pour l'autre borne/
batterie (Fig. 13.18).
• Lors du remontage, pensez à recouvrir les bornes
des batteries avec les caches des câbles fournis (Fig.
13.19).
Fig. 13.18
Fig. 13.19
Fig. 13.14
A
Fig. 13.15
B
Fig. 13.16
C
Fig. 13.17
D
