Quicklie Salsa M2 Mini - Page 171

SALSA M
2
Mini 171
Rev.3.0
NEDERLANDS

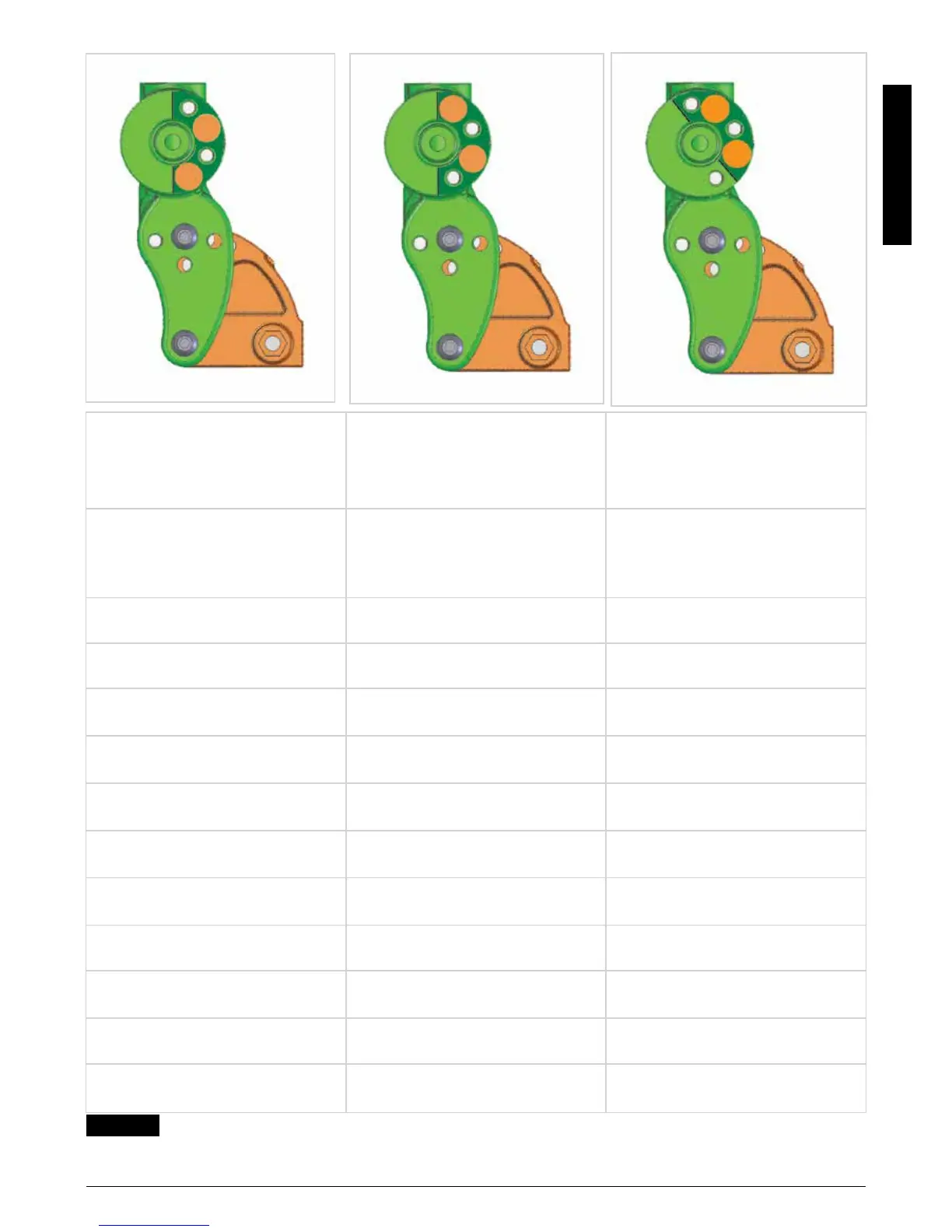

POSITIE A
POSITIE B
POSITIE C
STANDAARD
CONFIGURATIESCHEMA
HOEK RUGLEUNING
(Graden)
HOOGTE ARMSTEUN
(mm)
POSITIE STELRING
-4 305 - 254 A
-4 252 - 229 B
0 305 - 254 A
0 252 - 229 B
4 305 - 267 A
4 279 - 229 B
8 305 - 229 B
12 305 - 229 B
12 248 - 229 C
16 305 - 254 B
16 260 - 229 C
Fig. 5.29
A B C
