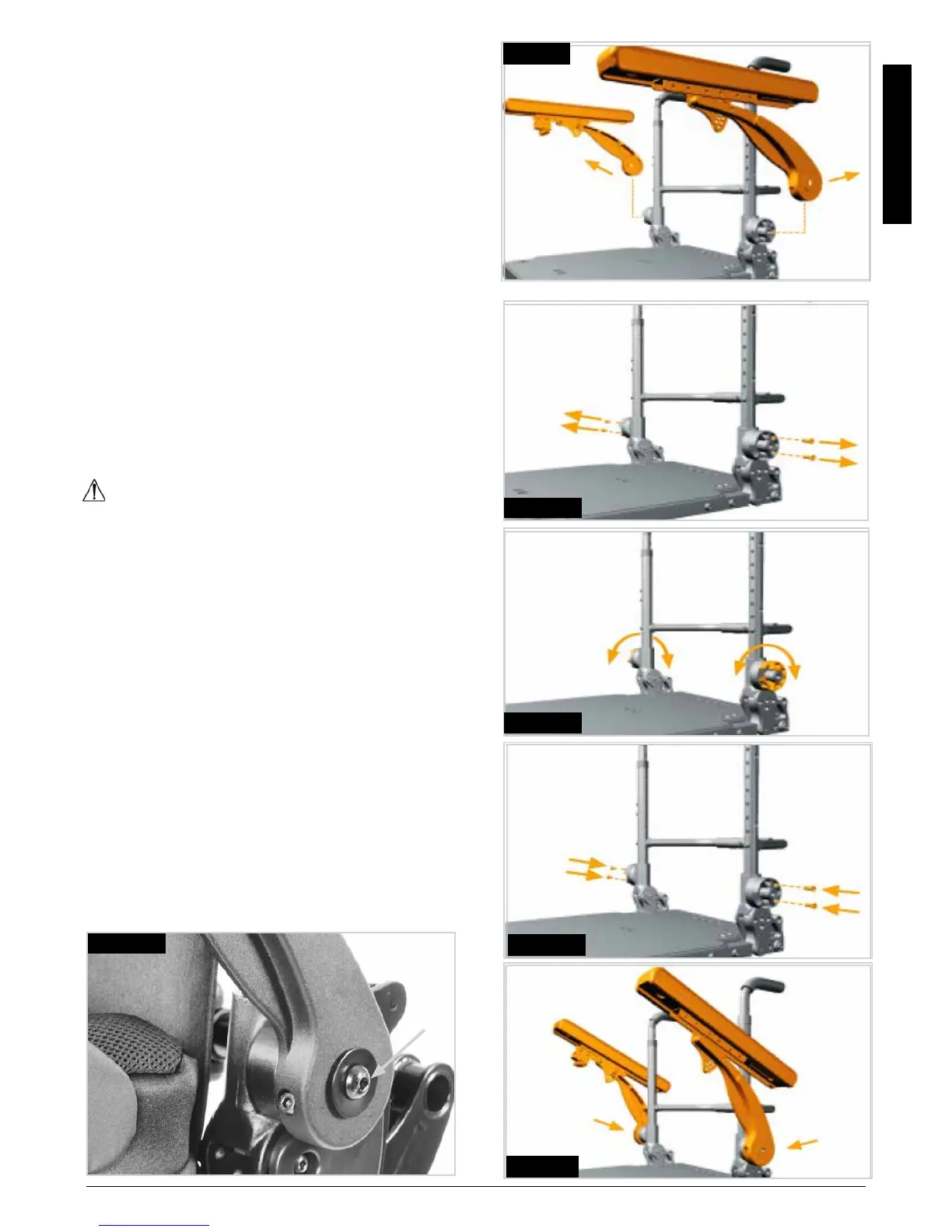

5.8.3. Ajustement supplémentaire de l'accoudoir
standard et inclinable.
Pour un ajustement de la hauteur supérieur à 25 mm :
1. À l'aide d'une clé hexagonale de 6 mm, dévissez les
vis de rotation des deux accoudoirs (B), (Fig. 5.23).
2. Enlevez les deux accoudoirs (Fig. 5.24).
3. Retirez les deux jeux de vis de 4 mm des anneaux de
réglage des accoudoirs (Fig. 5.25).
4. Tournez les molettes de réglage de la hauteur des
accoudoirs (Fig. 5.26) jusqu'à obtention de la hauteur
désirée, tel qu'indiqué au tableau de configuration
(Fig. 5.35), à la page suivante.
5. Replacez les vis des molettes de réglage
conformément au tableau de configuration (page
suivante). (Fig. 5.29)
6. Utilisez un couple de serrage de 10 N/m ou 88,5 in/lb.
7. Remontez les deux accoudoirs. (Fig. 5.28)
8. Remettez en place les vis de rotation des accoudoirs
des deux côtés du fauteuil, sans serrer complètement
(Fig. 5.23).
9. Suivez les étapes 2 à 8 de la section 5.8.2
précédente.
AVERTISSEMENT !
Vérifiez régulièrement le serrage de toutes les vis. Si les
vis sont desserrées, les manchettes pourraient glisser
vers l'avant lorsque vous posez le bras.
Fig. 5.24
Fig. 5.25
Fig. 5.26
Fig. 5.27
Fig. 5.28
Fig. 5.23
B
