7

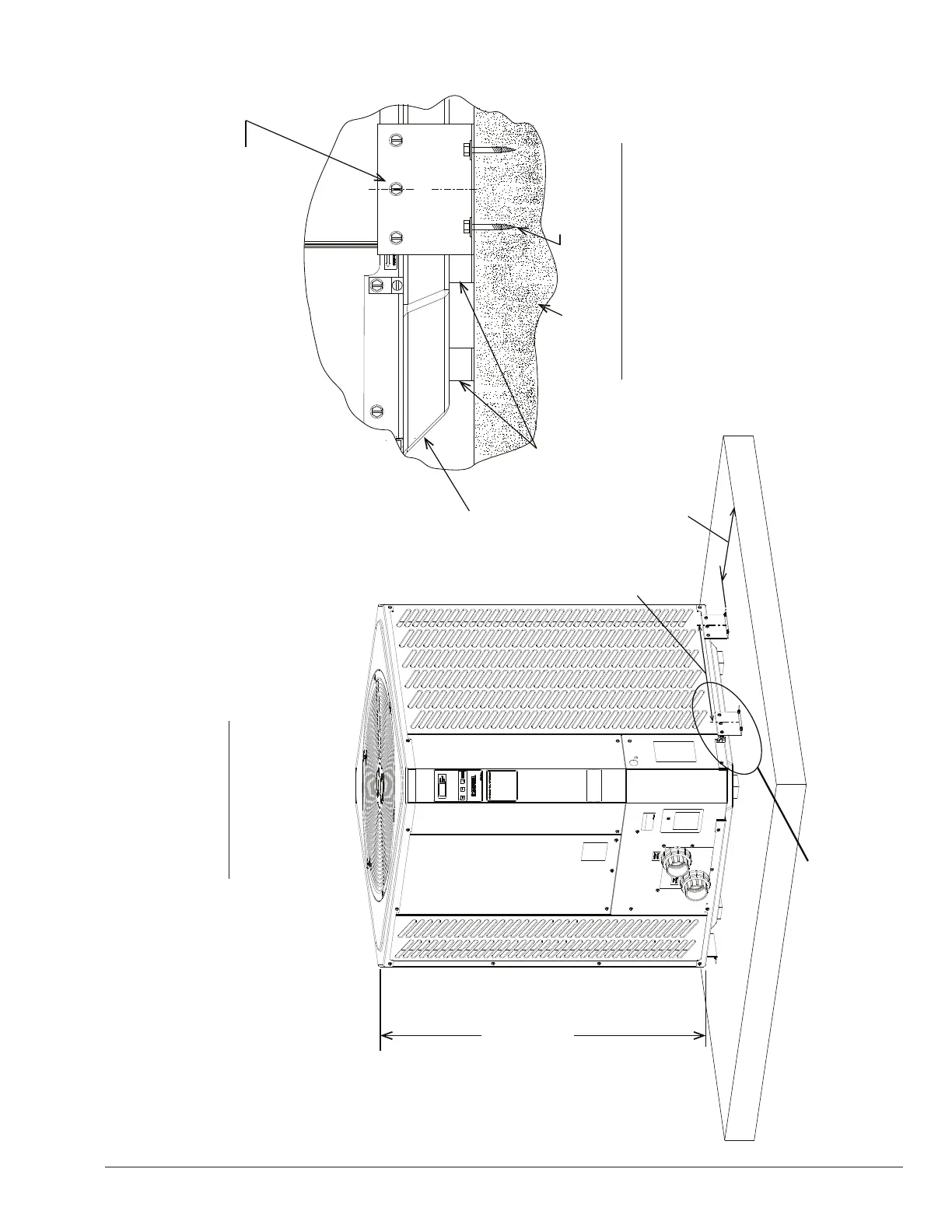

Figure 2. Exigences d’installation dans les lieux venteux
C
L
SPÉCIFICATIONS DE LA BASE
4 PO DE BÉTON OU PLUS, 3000 PSI OU PLUS
LONGUEUR DE LA BASE: AU MOINS LONGUEUR DE L’APPAREIL + 6 PO (152 mm)
LONGUEUR DE LA BASE: AU MOINS LONGUER DE L’APPAREIL + 6 PO (152 mm)
HAUTEUR
HORS-TOUT DE
L’APPAREIL: 37-1/2 PO
À 49-3/4 PO (BLOCS
ISOLATEURS
EXCLUS)
RENFORCEMENT POUR SURCHARGE DE
VENT NIVEAU 1 (DÉTAIL 1)
4 BLOCS ISOLATEURS
PAR COIN
BASE DE BÉTON (VOIR
SPÉCIFICATIONS)
RENFORCEMENT POUR SURCHARGE DE VENT NIVEAU 1
SANGLES EN ACIER GALVANISÉ 18 GA. X 5” LARG. MIN. (G90) OU L’ÉQUIVALENT (MIN. 4 SANGLES), MIN. 3 VIS AUTOTARADEUSES 1/2" #12 PAR SANGLE (ENDUIT PROTECTEUR 1000 H MIN.)
APPAREIL
27" (686 mm) MIN. //this is a line
break// 32" (813 mm) MAX. //this is a
line break// ENTRE RENFORTS
ESPACEMENT 2-1/2 PO MIN.
2 VIS À BÉTON 4 PO, PÉNÉTRATION MINIMUM 2-3/8 PO MIN.
DESSIN À TITRE ILLUSTRATIF SEULEMENT, L’APPARENCE DE
VOTRE MODÈLE PEUT DIFFÉRER.
RAFALES DE VENT 186 MPH (299 KM/H), 3 SEC. SELON:
ASCE 7-2010 CHAPTER 30 WIND LOADS - COMPONENTS AND CLADDING
FLORIDA BUILDING CODE 2017 - SECTION 1609 WIND LOADS
FLORIDA BUILDING CODE 2017 - SECTION 1620 HIGH VELOCITY HURRICANE ZONES - WIND LOADS
