8

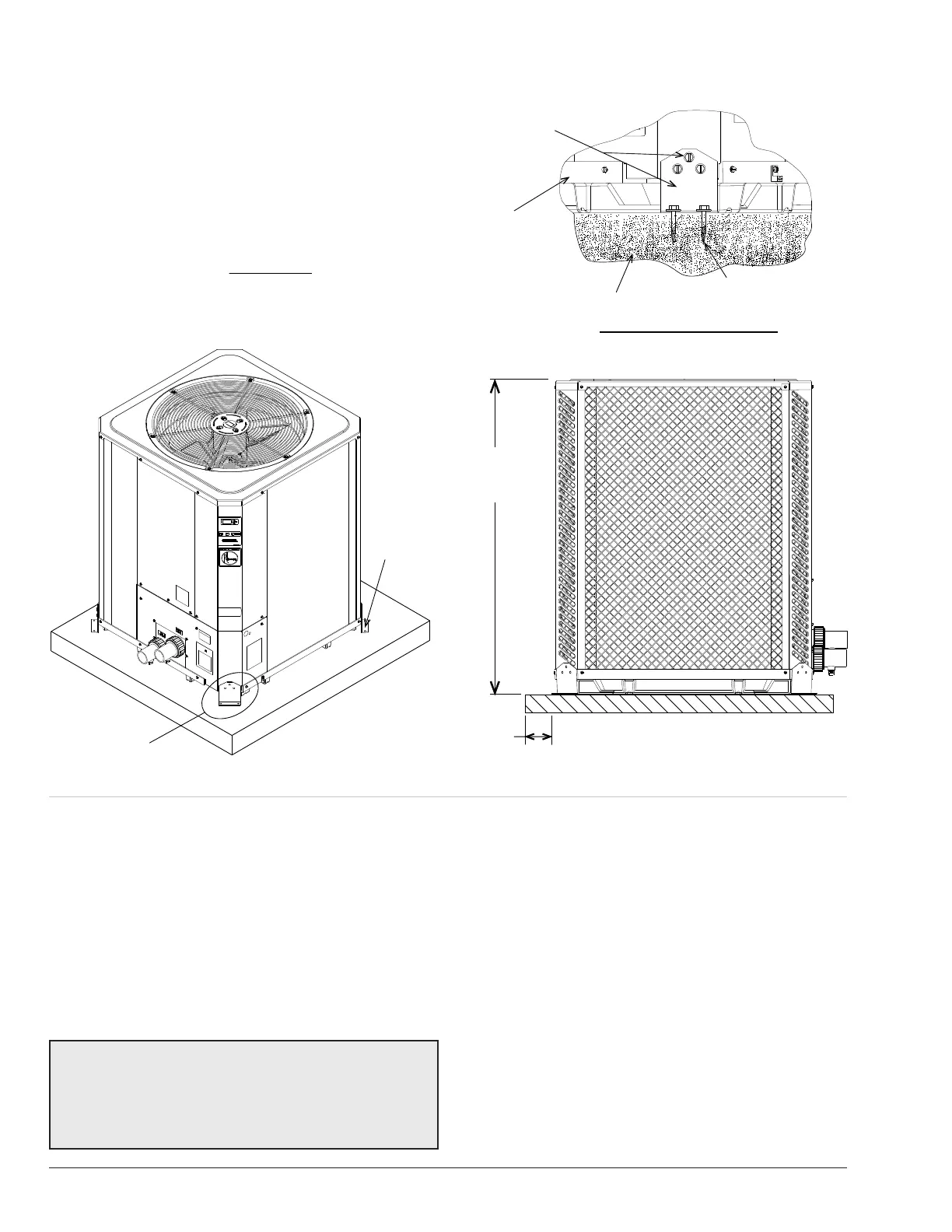

RENFORCEMENT POUR SURCHARGE DE VENT NIVEAU 1
SPÉCIFICATIONS DE LA BASE:
4 PO DE BÉTON OU PLUS, 2000 PSI OU PLUS
LONGUEUR DE LA BASE: 42,5" (1080 mm) MIN.
LARGEUR DE LA BASE: 42,5" (1080 mm) MIN.
SANGLES EN ACIER GALVANISÉ 16 GA. X
3,75” LARG. MIN. OU L’ÉQUIVALENT (MIN. 4
SANGLES), MIN. 3 VIS AUTOTARADEUSES
1/2" #12 PAR SANGLE (ENDUIT
PROTECTEUR 1000 H MIN.)
2 VIS À BÉTON 4 PO,
PÉNÉTRATION MINIMUM
2-3/8 PO MIN.
BASE DE BÉTON
(VOIR SPÉCIFICATIONS)
APPAREIL
RENFORCEMENT POUR
SURCHARGE DE VENT
NIVEAU 1 (DÉTAIL 1)
RENFORCEMENT
À CHAQUE COIN
3" MIN.
(76 mm) TYP.
HAUTEUR HORS-TOUT
37-1/2" À 42-13/32" AVEC
BAC D’ÉGOUTTEMENT EN
PLASTIQUE
DESSIN À TITRE ILLUSTRATIF SEULEMENT,
L’APPARENCE DE VOTRE MODÈLE PEUT DIFFÉRER.
UNIQUEMENT POUR CHAUFFE-PISCINE OU SPA!
Spécications des attaches anti-ouragan
Figure 3. Spécications des attaches anti-ouragan
5. ALIMENTATION
ÉLECTRIQUE
Consultez la plaque signalétique située sous le panneau
de commande pour connaître les valeurs nominales de
l’alimentation et des protections.
exigences de la plus récente édition du National Electrical
aux pages 19 à 23.
NOTE: reportez-vous à l’article 680 du NEC pour
connaître les exigences générales relatives aux
piscines et à leurs équipements, et à l’article 440 pour
les considérations relatives aux circuits alimentant
des moteurs de réfrigération hermétiques ou de
compresseurs.
•
codes applicables.
• Lors du dimensionnement des conducteurs
respecter les exigences des normes et codes
applicables.
• L’installation électrique devrait uniquement être
Cet appareil est conçu et pré-câblé en usine pour
et à la page 24 du présent manuel pour plus de détails
d’installation.
