Ref.: RX182/006
Versión 01/2017 - Español
El contenido de este documento no puede ser reproducido ni divulgado sin nuestra autorización
Página 15 / 28

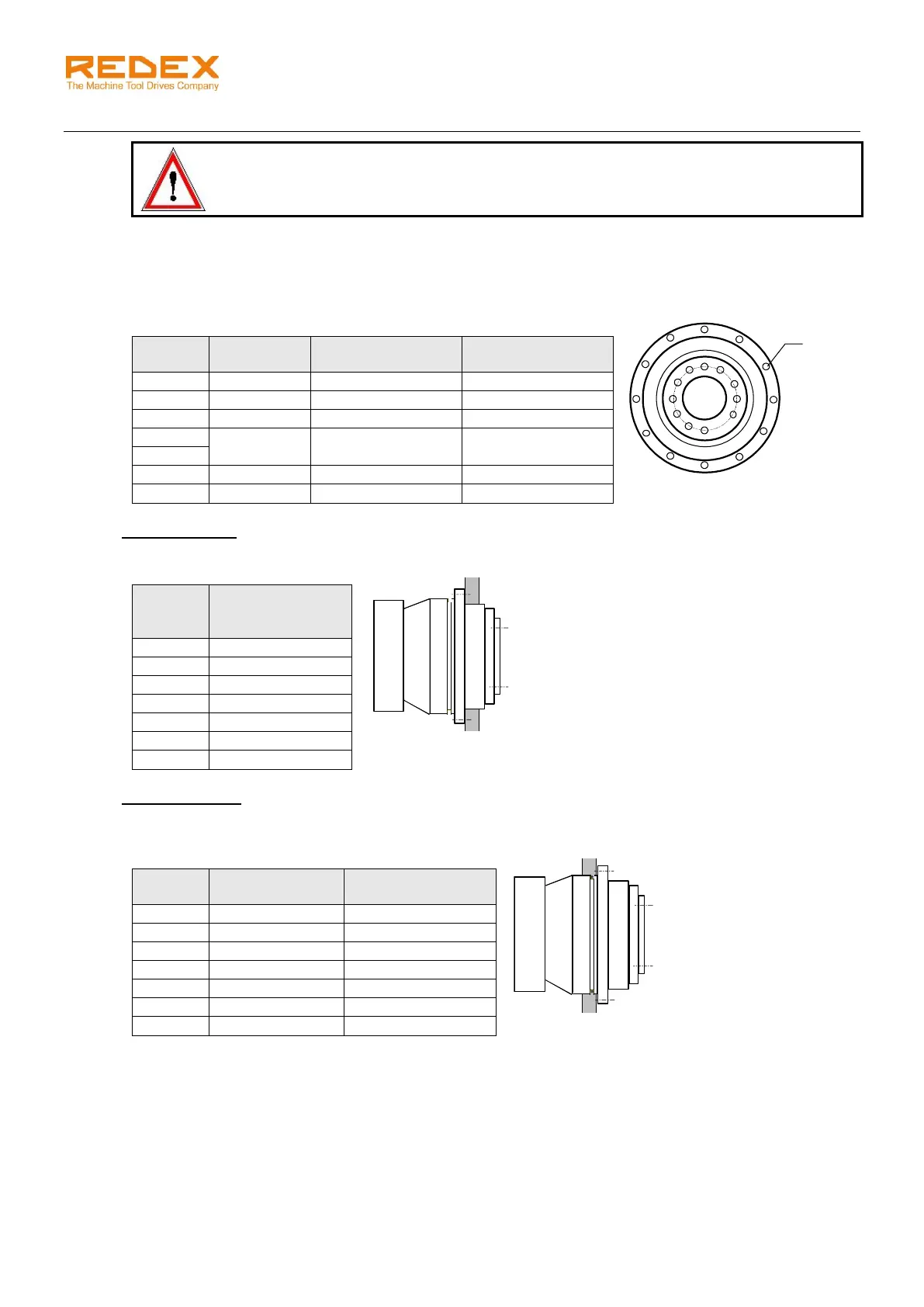

6 MONTAJE DEL SRP EN MÁQUINA
¡ATENCIÓN! OPERACIONES DE MANEJO.
La unidad SRP se puede manipular a través de su carcasa, ejes del reenvío angular, los
agujeros de fijación de la unidad a máquina o mediante cáncamos roscados a los agujeros
de la brida de salida.
En primer lugar, limpiar bien con desengrasante las superficies con interferencia en el montaje: brida de
salida del reductor, diámetro de centraje, superficie de montaje en la máquina, parte accionada a la
salida del reductor.
6.1 Detalles en la brida de salida del reductor
6.1.1 Centraje frontal
El reductor puede fijarse a través de su diámetro de centraje frontal D2d.
Diámetro de
centraje D2d
(mm)
6.1.2 Centraje trasero
El reductor puede fijarse a través de su diámetro de centraje trasero D1c. Esta configuración permite
sellar el montaje con una junta tórica.
Diámetro de
centraje D1c (mm)
