REDEX SRP0 - Page 102

SRP - Manual de usuario
Ref.: RX182/006
Versión 01/2017 - Español
El contenido de este documento no puede ser reproducido ni divulgado sin nuestra autorización
Página 16 / 28

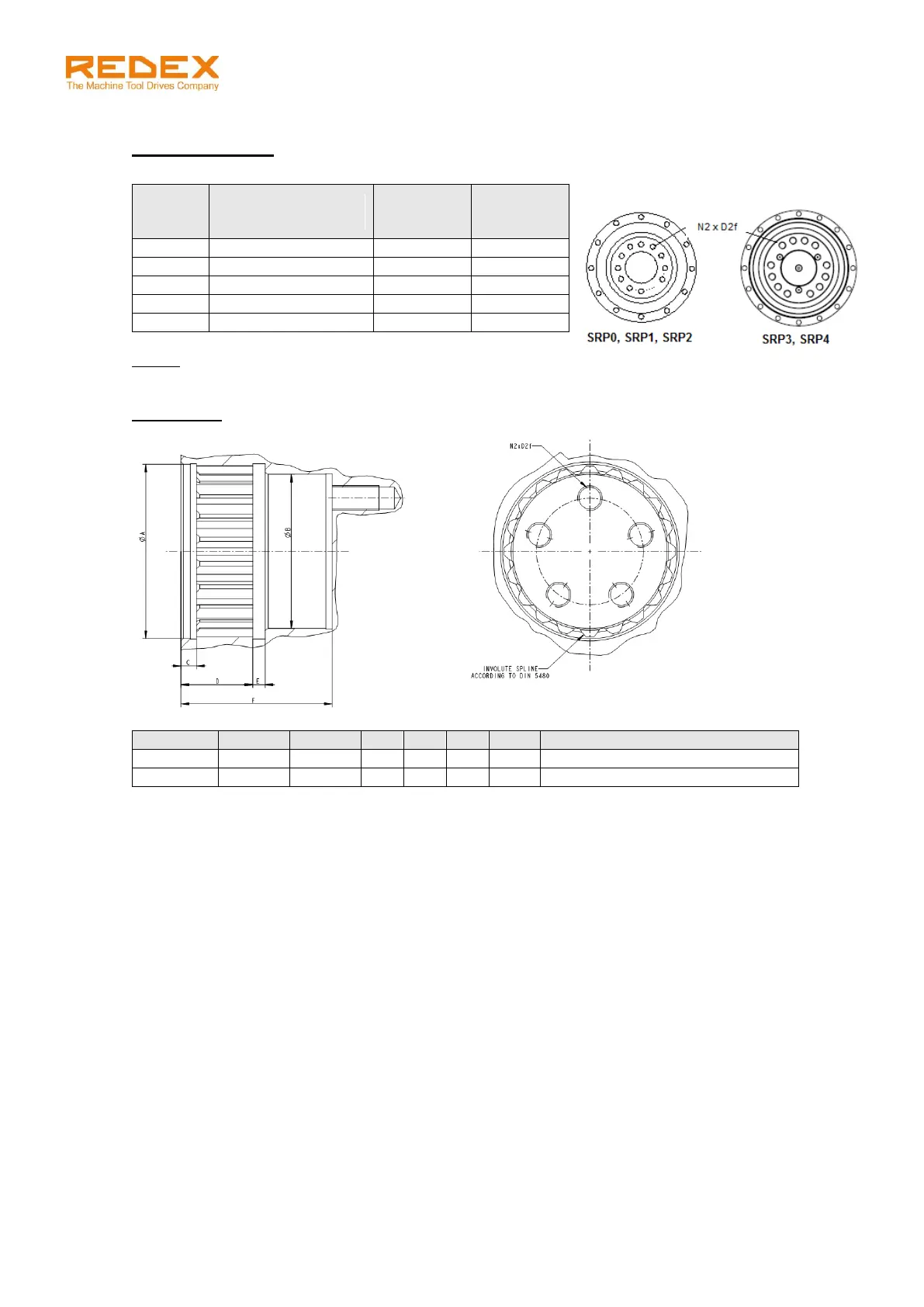

6.2 Conexión a la brida de salida
6.2.1 Tamaño 0, 1, 2, 3, 4
Tamaño
Nº tornillos x D2f
(clase 12.9)
Par de
apriete
(Nm)
Pasador
SRP0
15 x M6
17
1 x 7 mm
SRP1
11 x M8
41
1 x 8 mm
SRP2
11 x M10
83
1 x 10 mm
SRP3
3 x 4 x M16
355
-
SRP4
3 x 4 x M20
690
-
NOTA:
Para las unidades de tamaño 0, 1 y 2, recomendamos utilizar un pasador según norma ISO9409.
6.2.2 Tamaño 5, 6
Tamaño
A
B
C
D
E
F
Nº tornillos x D2f (clase 12.9)
SRP5
112H6
99H6
10
46
8
97
5 x M16x30 a 72° en Ø68.5
SRP6
132H6
115H6
12
53
10
112
5 x M20x35 a 60° en Ø 87
