Ref.: RX182/006
Versione 01/2017 - Italiano
E‟ vietata la riproduzione di questo documento e la divulgazione delle singole informazioni in esso contenute senza la nostra autorizzazione scritta.
Pagina 11 / 28

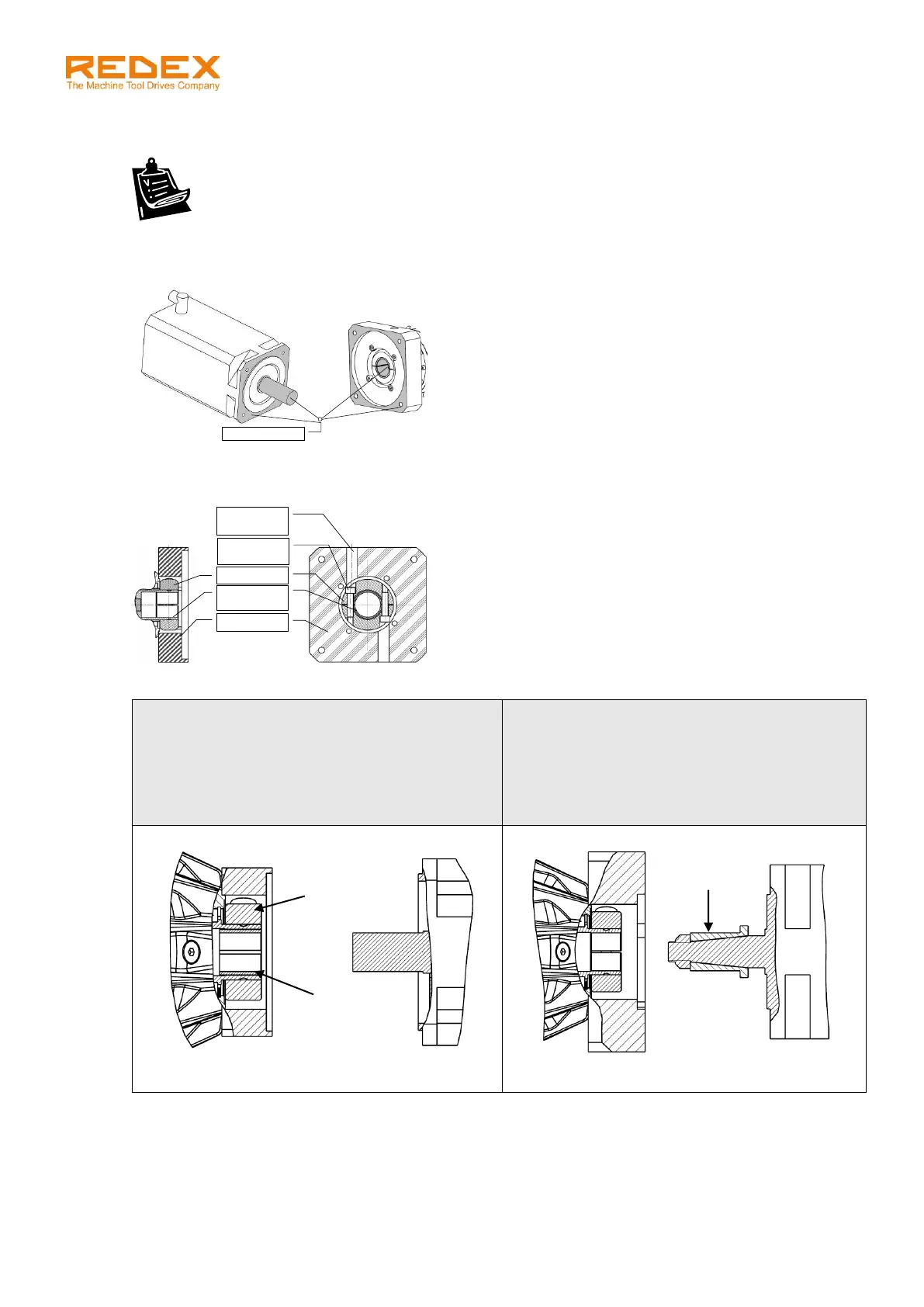

4.3 Montaggio flangia tipo IF (configurazione in linea SRP.M)
Rispettare le seguenti istruzioni per installare la flangia motore.
1. Pulire le superfici di montaggio da accoppiare. Soprattutto pulire l‟albero motore e l‟albero cavo in
entrata al riduttore.
2. Ruotate la ghiera di serraggio in modo da far corrispondere le viti ai fori radiali. Ruotate anche
l‟albero del riduttore in modo da allineare la sua gola con la ghiera di serraggio. Vedi schema.
Albero tagliato
riduttore
a. Nel caso di albero cilindrico
Quando il diametro interno della ghiera di
serraggio è più grande del diametro dell‟albero
motore, un adattatore d‟albero è fornito con l‟unità.
L’intaglio di questo adattatore deve essere
allineato con l’intaglio della ghiera di serraggio.
b. Nel caso di albero conico
Un adattatore d‟albero (conico -> cilindrico) è
fornito con l‟unità. Serrare il dado dell’albero
motore dopo aver installato l’adattatore.
