REDEX SRP0 - Page 128

SRP - Manuale utente
Ref.: RX182/006
Versione 01/2017 - Italiano
E‟ vietata la riproduzione di questo documento e la divulgazione delle singole informazioni in esso contenute senza la nostra autorizzazione scritta.
Pagina 14 / 28

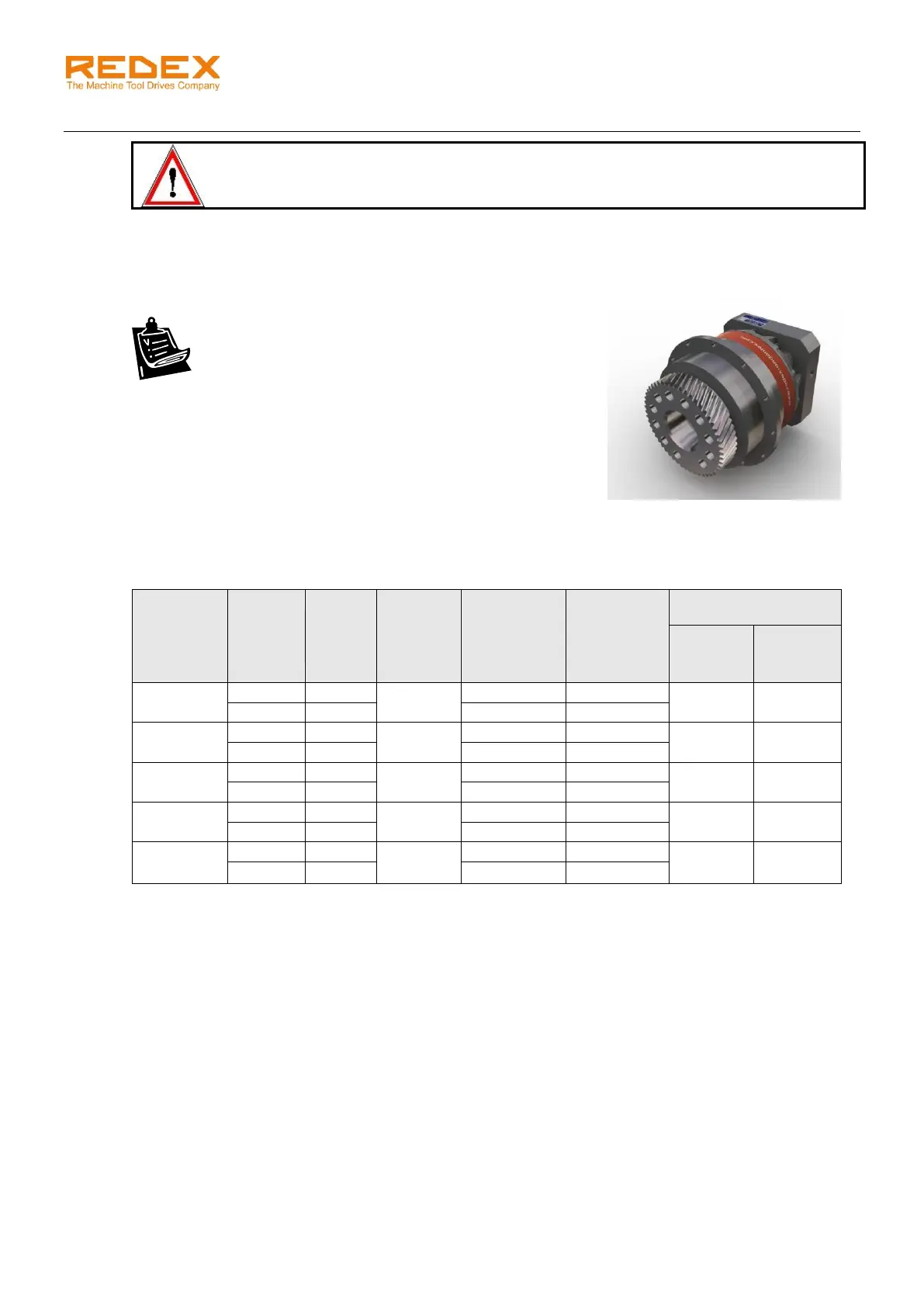

5 PIGNONE USCITA (OP) MONTAGGIO
AVVERTENZA!
Le cremagliere ed i pignoni di uscita devono essere lubrificati prima dell‟utilizzo del riduttore
SRP.
Nel caso della versione con pignone di uscita (OP) montato sulla
flangia di uscita del riduttore SRP raccomandiamo di seguire le
seguenti procedure:
1. Montare il pignone sulla flangia di uscita (centraggio).
2. Inserire le viti di fissaggio senza avvitarle.
3. Controllare l‟eccentricità del pignone tramite l‟uso dei rullini.
L‟eccentricità ammissibile è descritta nella tabella seguente.
Per altri tipi di pignone consultateci.
4. Se necessario aggiustare il centraggio.
5. Avvitare le viti di fissaggio con adeguata coppia di serraggio.
Grandezza
Numero
denti
pignone
Modulo
(mm)
Diametro
primitivo
(mm)
Eccentricità
max.
(Qualità 6)
(µm)
Diametro
rullini per
controllo
eccentricità
(mm)
OP montato su SRP
Viti
fissaggio
(tipo)
Coppia di
serraggio
(Nm)
0
45
2
95,49
21
3,5
M6
17
36
2,5
21
4,5
1
42
2,5
111,41
21
4,5
M8
41
35
3
21
5
2
52
3
165,52
28
5
M10
83
39
4
29
7
3
45
4
190,99
29
7
M16
355
36
5
29
9
4
42
5
222,82
29
9
M20
690
35
6
29
10
Per la taglia 5 e la taglia 6, il pignone e‟ consegnato dalla Redex montato e regolato sul riduttore SRP. Il
cliente non deve regolare o modificare alcun parametro.
