REDEX SRP0 - Page 129

SRP - Manuale utente
Ref.: RX182/006
Versione 01/2017 - Italiano
E‟ vietata la riproduzione di questo documento e la divulgazione delle singole informazioni in esso contenute senza la nostra autorizzazione scritta.
Pagina 15 / 28

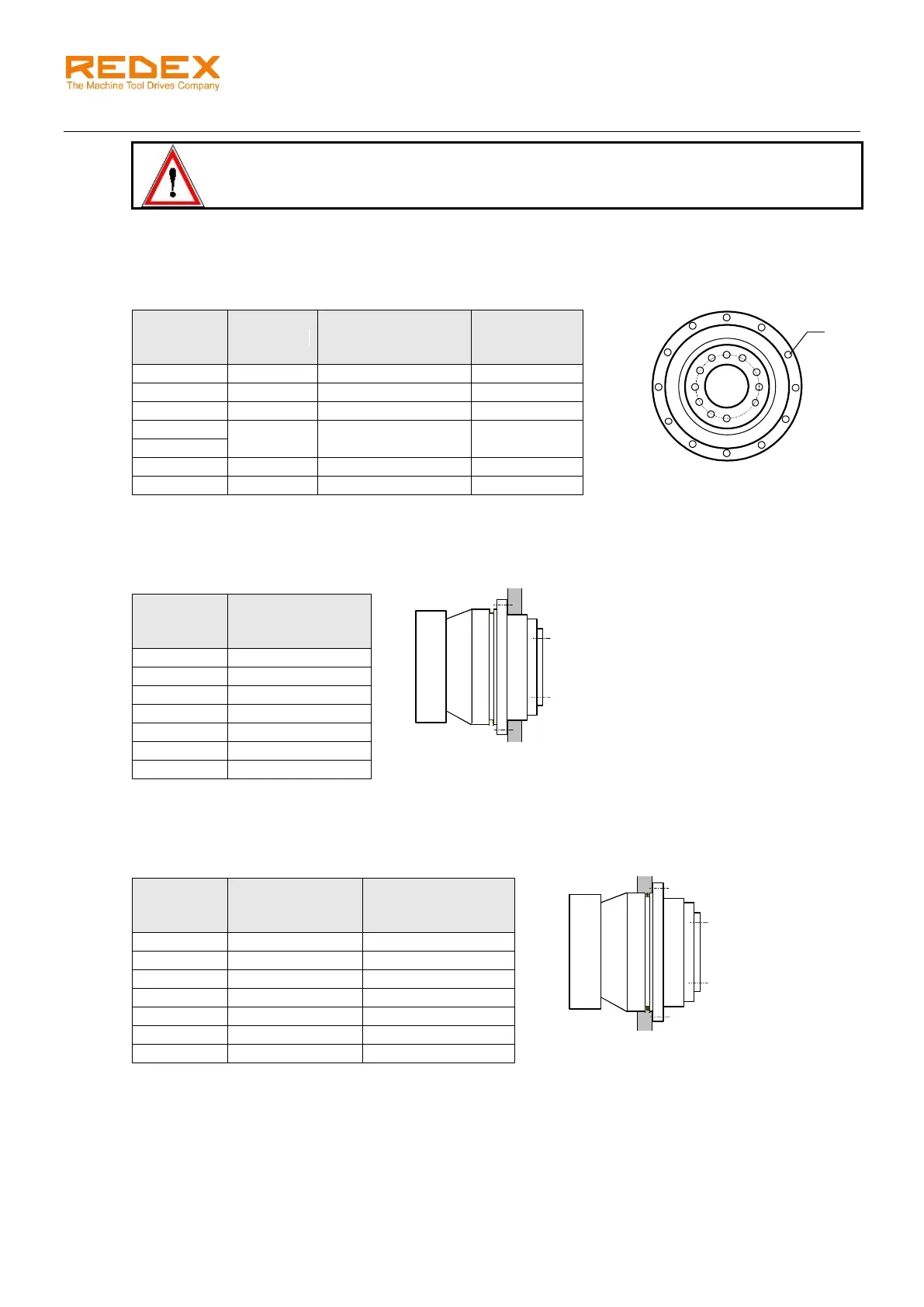

6 MONTAGGIO DEL RIDUTTORE SRP SULLA MACCHINA
AVVERTENZA! OPERAZIONI DI MOVIMENTAZIONE.
Il riduttore SRP può essere maneggiato utilizzando la cassa, l‟albero dei rinvii angolari, i
fori di fissaggio della flangia od il foro filettato in testa al pignone.
Pulire le superfici che devono essere accoppiate: flangia del riduttore, diametro di centraggio e superfici
di accoppiamento macchina.
6.1 Flangia di fissaggio del riduttore - specifiche
Grandezza
n1 x D3c
Viti di fissaggio
raccomandate
Coppia di
serraggio
(Nm)
SRP0
8 x 5,5
M5 class 12.9
10
SRP1
12 x 6,5
M6 class 12.9
17
SRP2
12 x 9
M8 class 12.9
41
SRP3
16 x 13,5
M12 class 12.9
145
SRP4
SRP5
12 x 17,5
M16 class 12.9
355
SRP6
12 x 22
M20 class 12.9
690
6.1.1 Fissagio lato uscita
Il riduttore può essere fissato dal lato di uscita alla flangia di fissaggio utilizzando il centraggio D2d come
diametro di riferimento.
Grandezza
Diametro di
centraggio D2d
(mm)
SRP0
110h7
SRP1
140h7
SRP2
200h7
SRP3
255h7
SRP4
285h7
SRP5
355j6
SRP6
450j6
6.1.2 Fissagio lato entrata
Il riduttore può essere fissato dal lato entrata alla flangia di fissaggio usando il diametro di centraggio D1c
come diametro di riferimento. Questo abilita l‟uso della guarnizione di tenuta se necessaria.
Grandezza
Anello O-ring
(ref.)
Diametro di
centraggio D1c
(mm)
SRP0
108 a 113
120h7
SRP1
138 a 145
152h7
SRP2
192 a 200
212h7
SRP3
232 a 242
255h7
SRP4
259 a 270
285h7
SRP5
N/A
355j6
SRP6
N/A
450j6
n1 x D3c
