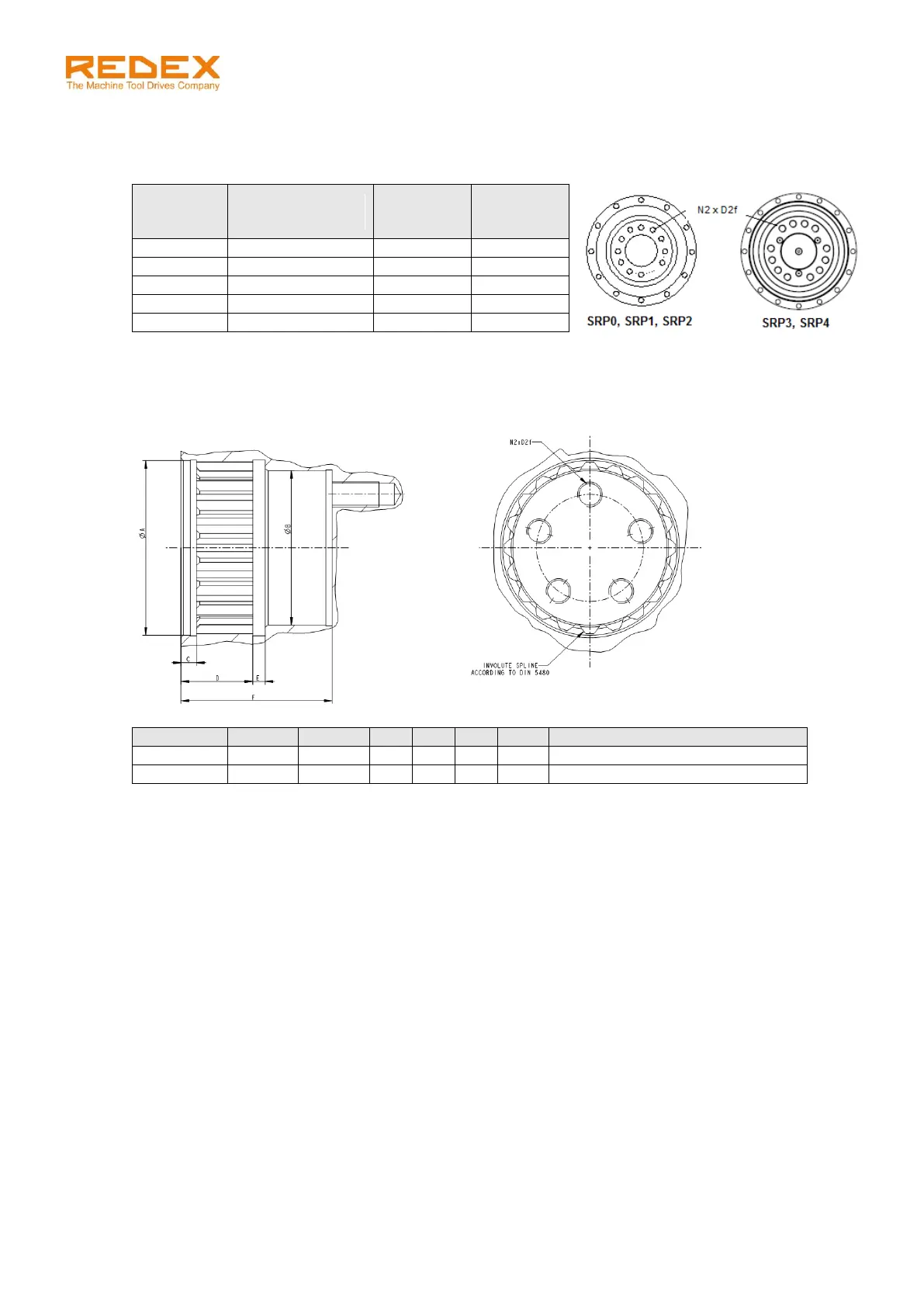

6.2 Accoppiamento alla flangia di uscita
6.2.1 Grandezza 0, 1, 2, 3, 4
Grandezza
Numero viti x D2f
(classe 12.9)
Coppia di
serraggio
(Nm)
Fori
spine
SRP0
15 x M6
17
1 x 7 mm
SRP1
11 x M8
41
1 x 8 mm
SRP2
11 x M10
83
1 x 10 mm
SRP3
3 x 4 x M16
355
-
SRP4
3 x 4 x M20
690
-
NOTA: Nei riduttori SRP0, SRP1 e SRP2 raccomandiamo di accoppiare gli accessori alla flangia di uscita
conformemente alle norme ISO-9409.
6.2.2 Grandezza 5, 6
Grandezza
A
B
C
D
E
F
Numero viti x D2f (classe 12.9)
SRP5
112H6
99H6
10
46
8
97
5 x M16x30 a 72° sul Ø68.5
SRP6
132H6
115H6
12
53
10
112
5 x M20x35 a 60° sul Ø 87
