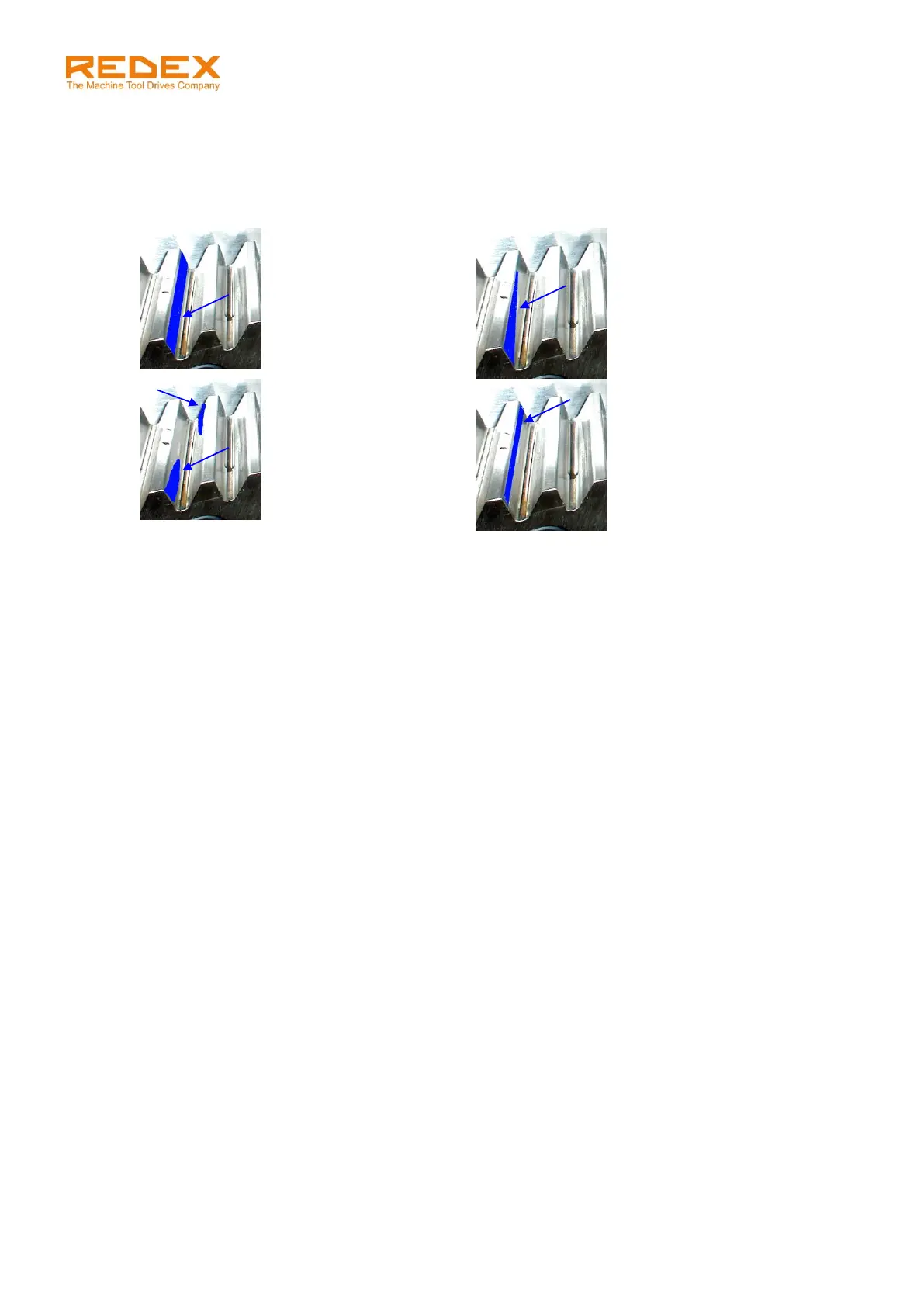

7.5 Verifica impronta di contatto tra i denti
Verificare l’impronta di contatto tra i denti con il ‘blu di prussia’.
Raccomandiamo vivamente di fare questa verifica. Quando i denti del pignone e della cremagliera sono
accoppiati correttamente il colore Blu copre il tra il 70 e 80% delle superfici di contatto. Le seguenti figure
mostrano gli errori più comuni.
Tolleranza di
parallelismo Ly non
corretta
Tolleranza di parallelismo Lz
non corretta
La piastra di
regolazione è troppo
spessa
