Ref.: RX182/006
Versione 01/2017 - Italiano
E‟ vietata la riproduzione di questo documento e la divulgazione delle singole informazioni in esso contenute senza la nostra autorizzazione scritta.
Pagina 22 / 28

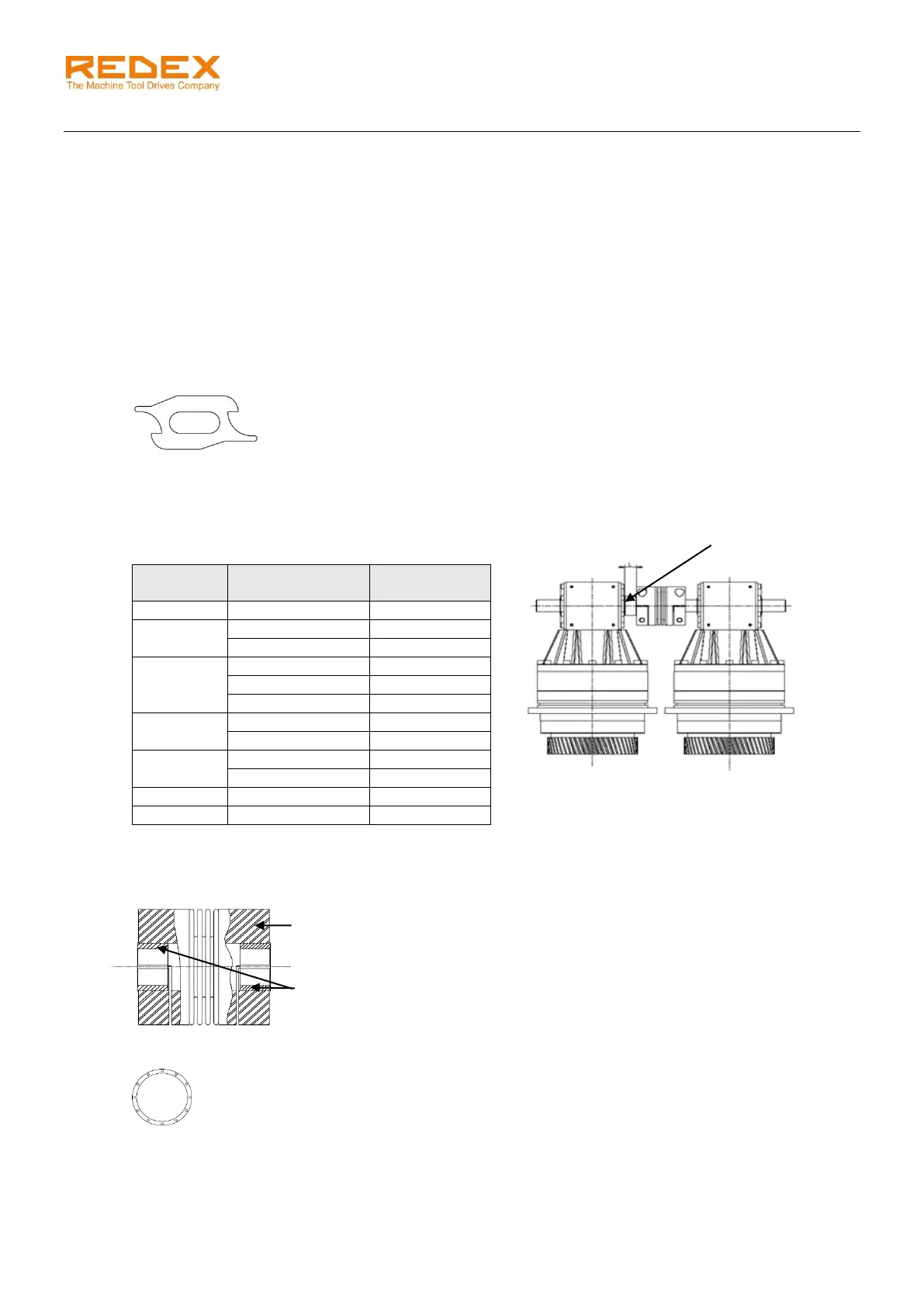

8 RIDUTTORE SRP CON PRECARICO MECCANICO
8.1 Descrizione
E‟ possibile precaricare meccanicamente i due riduttori nella configurazione SRP.R per eliminare
completamente il gioco meccanico tra il pignone e la cremagliera. Questa soluzione, brevettata da
Redex, è chiamata „DualDRIVE‟.
In questa configurazione il riduttore SRP.R è consegnato con una flangia motore (MF) ed un kit di
precarico meccanico (PLD) costituito da:
- 1 chiave speciale
- 1 distanziale
- 1 giunto di accoppiamento
- Adattatore d‟albero (se necessario)
- Spessore di regolazione
8.1.1 Chiave speciale
Questa chiave si utilizza per il precarico del riduttore. Vedere procedura di utilizzo nel seguente capitolo.
8.1.2 Distanziale
La funzione dei distanziali è quella di centrare il giunto di precarico tra i due alberi del rinvio.
8.1.3 Giunto ed adattatori albero (bussole)
Le bussole sono fornite quando l‟albero cavo del giunto è più grande del diametro dell‟albero del rinvio.
La gola di questa bussola deve essere allineata con l‟intaglio dell‟albero cavo del giunto.
8.1.4 Spessori
La funzione degli spessori è di aggiustare l‟allineamento del parallelismo dell‟albero del riduttore (vedere
prossimo capitolo). Il kit di spessori è composto da:
2 spessori ad 0.1 mm + 1 spessore da 0.3 mm + 2 spessori da 0.5 mm (totale spessori 1.5 mm)
