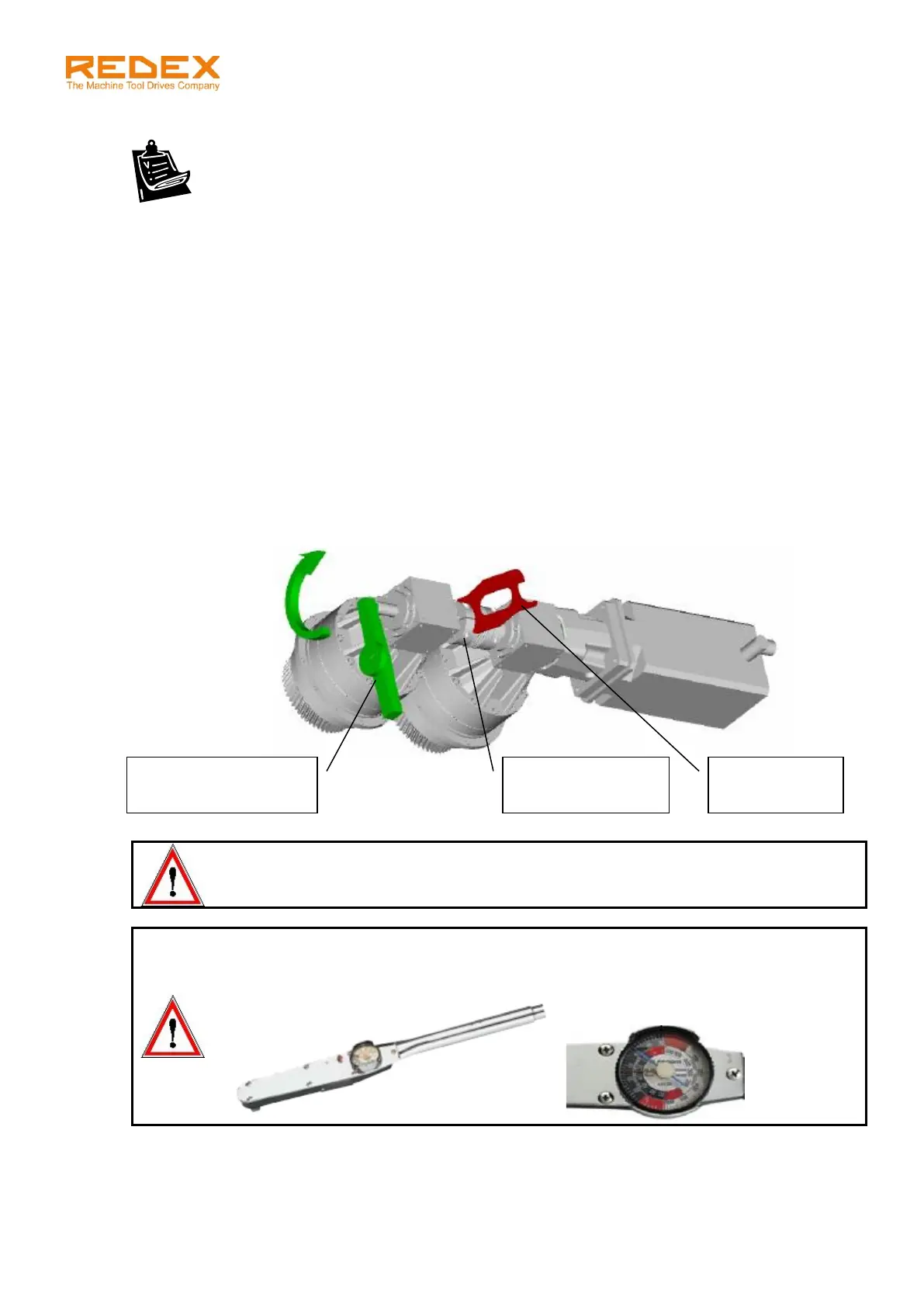

8.4 Settaggio del precarico – comandi lineari
1. Muovere il riduttore SRP nel punto della cremagliera dove the la topografia è ad un valore medio
(vedere il capitolo 7.1).
2. Pulire gli alberi e i fori del giunto di accoppiamento.
3. Lato del motore: assicurarsi che le viti di accoppiamento siano serrate alla coppia T
F
. Controllare
che la forza di serraggio delle due viti sia ben bilanciata.
4. Lato opposto del motore: controllare anche che le viti del giunto di accoppiamento siano allentate.
5. Lato opposto del motore: per precaricare il sistema, mettere la chiave speciale nel giunto di
accoppiamento centrale e tenerla contro il corpo dell‟unità SRP (vedi tabella seguente).
6. Per eliminare il gioco e precaricare il sistema, applicare il doppio della coppia massima di precarico
sulla chiave esagonale femmina, posta sull‟albero del rinvio angolare con la chiave torsiometrica.
Una volta ottenuto il corretto serraggio, ridurre la coppia lentamente fino ad un valore vicino allo 0,
quindi applicare la coppia di precarico T
p
.
7. Mantenendo la coppia di precarico, serrare le viti del giunto di accoppiamento sul lato opposto del
motore una dopo l‟altra in più passaggi finché non si raggiunge la coppia di serraggio T
F
. Verificare
che le due viti, una volta serrate, diano una chiusura bilanciata sul giunto di accoppiamento.
AVVERTENZA!
Assicurarsi che le viti di accoppiamento siano serrate sul lato del motore, controllare che
l'attrezzo di serraggio sia dal lato opposto) e che le parti/attrezzi siano puliti.
AVVERTENZA!
TIPO DI CHIAVE TENSIOMETRICA NECESSARIA!
É necessaria una chiave tensiometrica con indicatore per l‟operazione di precarico.
Occorre leggere il valore di coppia di precarico sull‟indicatore graduato.
Chiave tensiometrica
Coppia T
P
