Ref.: RX182/006
Version 01/2017 – Chinese
未经我们许可，严禁对此文档进行复制、传播
Page 10 / 28

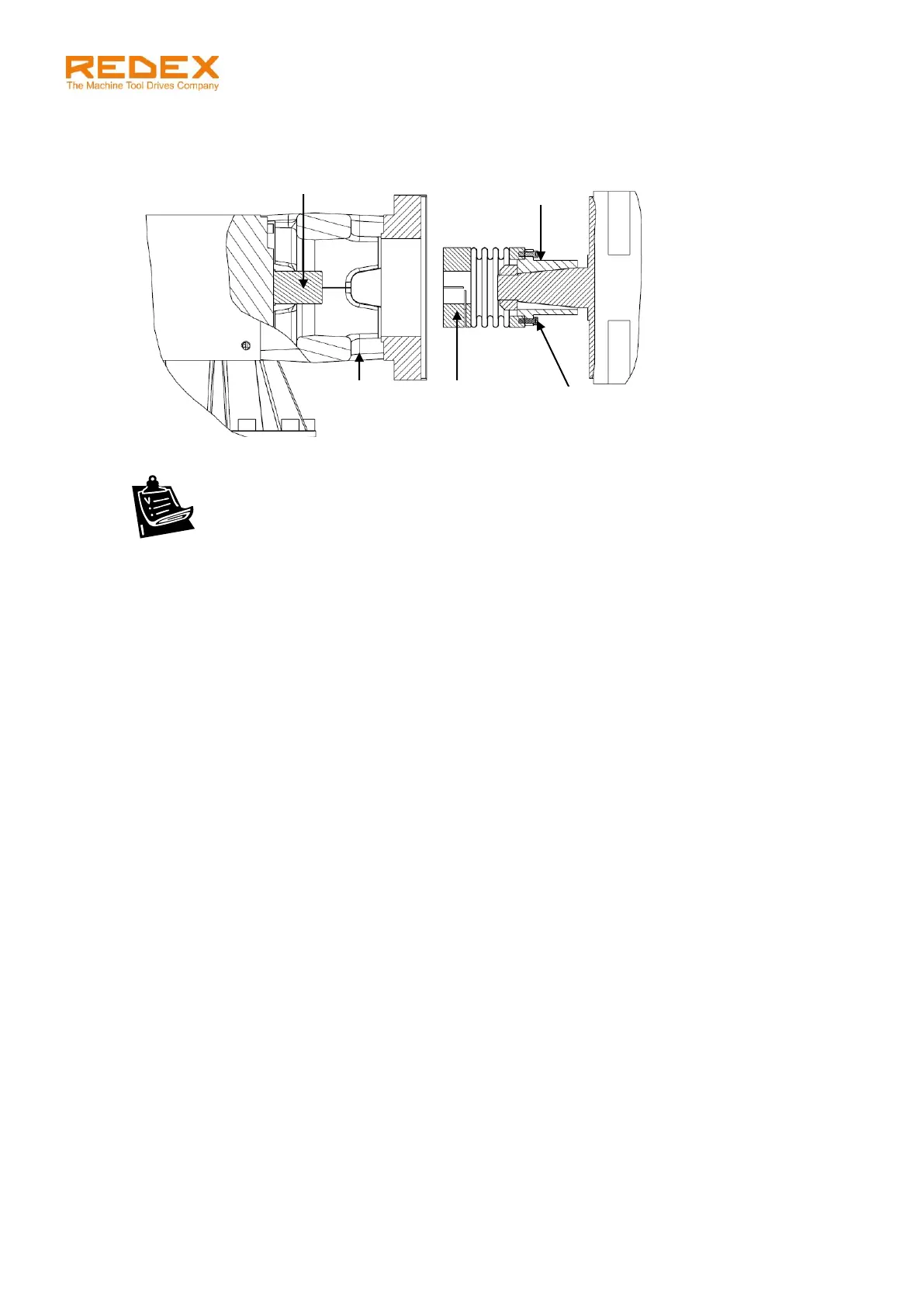

4.2 MF 型电机法兰安装（直角结构 SRP.R 和圆锥轴）
请按照以下操作指南来安装电机法兰。
1. 清洁将要联接在一起的安装面，例如：联轴器，电机止口，法兰，电机轴等。
2. 将电机法兰安装在齿轮箱上，并拧紧它的 4 个紧固螺钉（锥齿轮箱法兰螺钉及其扭矩见表 1）
3. 卸下联轴器上的锥孔法兰。
4. 将锥孔法兰安装在电机轴上，并拧紧电机轴螺母。
5. 将联轴器安装在锥孔法兰上，拧紧固定螺钉（M6 螺钉，紧固力矩 15Nm）.
6. 将电机同联轴器一起小心地推进电机法兰，锥齿轮箱轴进入联轴器时请注意避免磕碰, 直到电机止口全
部进入 MF 法兰。
7. 逐个拧紧电机紧固螺钉（紧固力矩见表 2）
8. 拧紧剩下的联轴器螺钉（正确的紧固力矩见表 1）
