REDEX SRP0 - Page 153

SRP – 用户手册
Ref.: RX182/006
Version 01/2017 – Chinese
未经我们许可，严禁对此文档进行复制、传播
Page 11 / 28

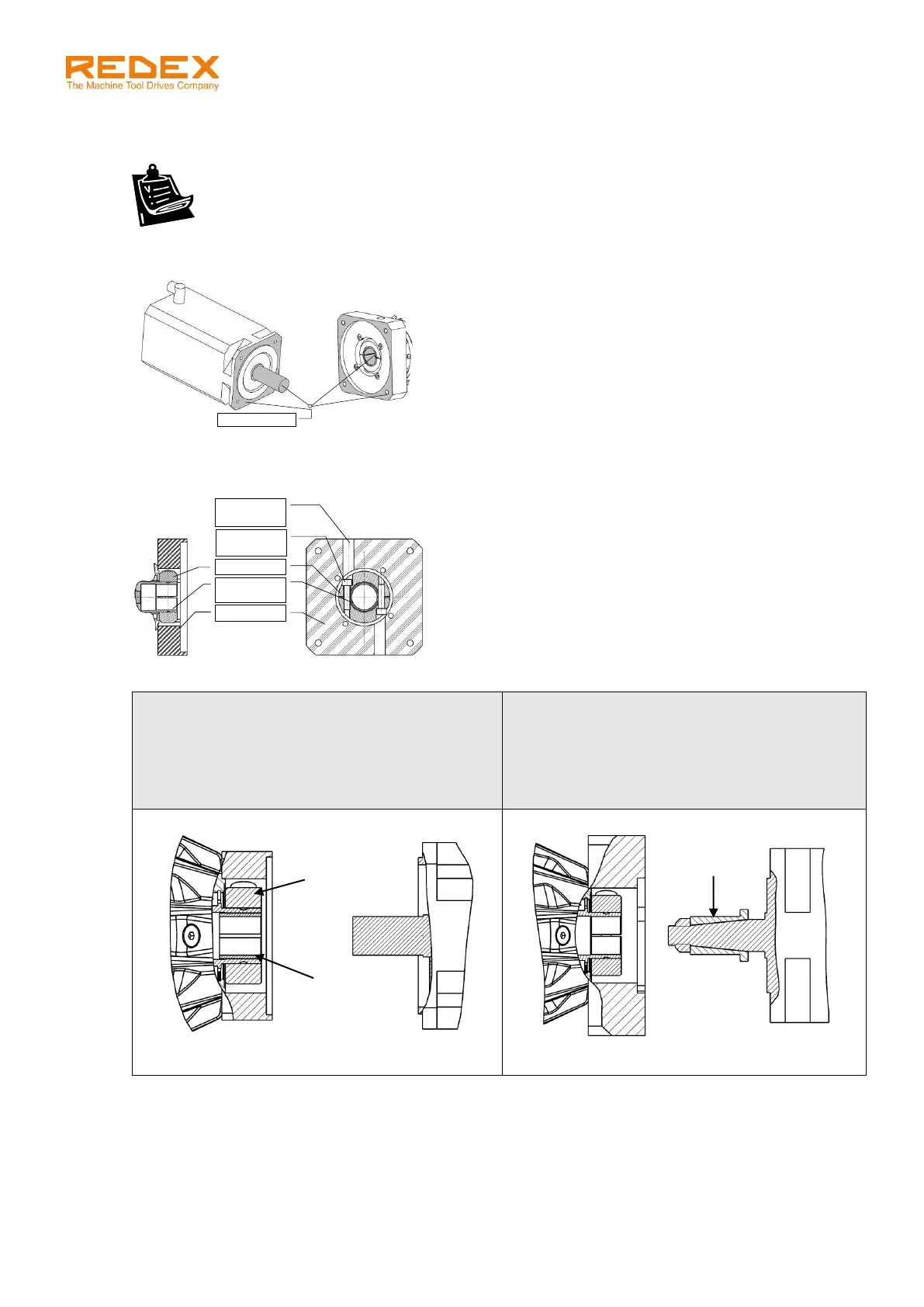

4.3 IF 型电机法兰安装(同轴结构 SRP.M)
请按照下面说明安装电机法兰。
1. 清洁将要组装一起的安装表面. 特别是要注意电机轴和减速器的输入孔。
Surfaces to be cleaned
2. 旋转箝位毂，并旋转减速器的输入孔，使其上面的开槽对齐，并使锁紧螺钉与电机法兰上的径向孔对
齐,如下图所示。
Clamping hub
Motor flange
Gearbox input
split-bore
Clamping
screws
Clamping
screws hole
a. 圆柱轴
如果联轴器的孔比电机轴大，减速器会随机带有一
个轴套。轴套上的开槽必须与联轴器上的开槽对
齐。
b. 圆锥轴
电机为圆锥输出轴时，减速器会随机带有一个锥孔
轴套。装上轴套后，请拧紧电机轴上的螺母。
轴套
箝位毂
轴套
