SRP – 用户手册
Ref.: RX182/006
Version 01/2017 – Chinese
未经我们许可，严禁对此文档进行复制、传播
Page 12 / 28

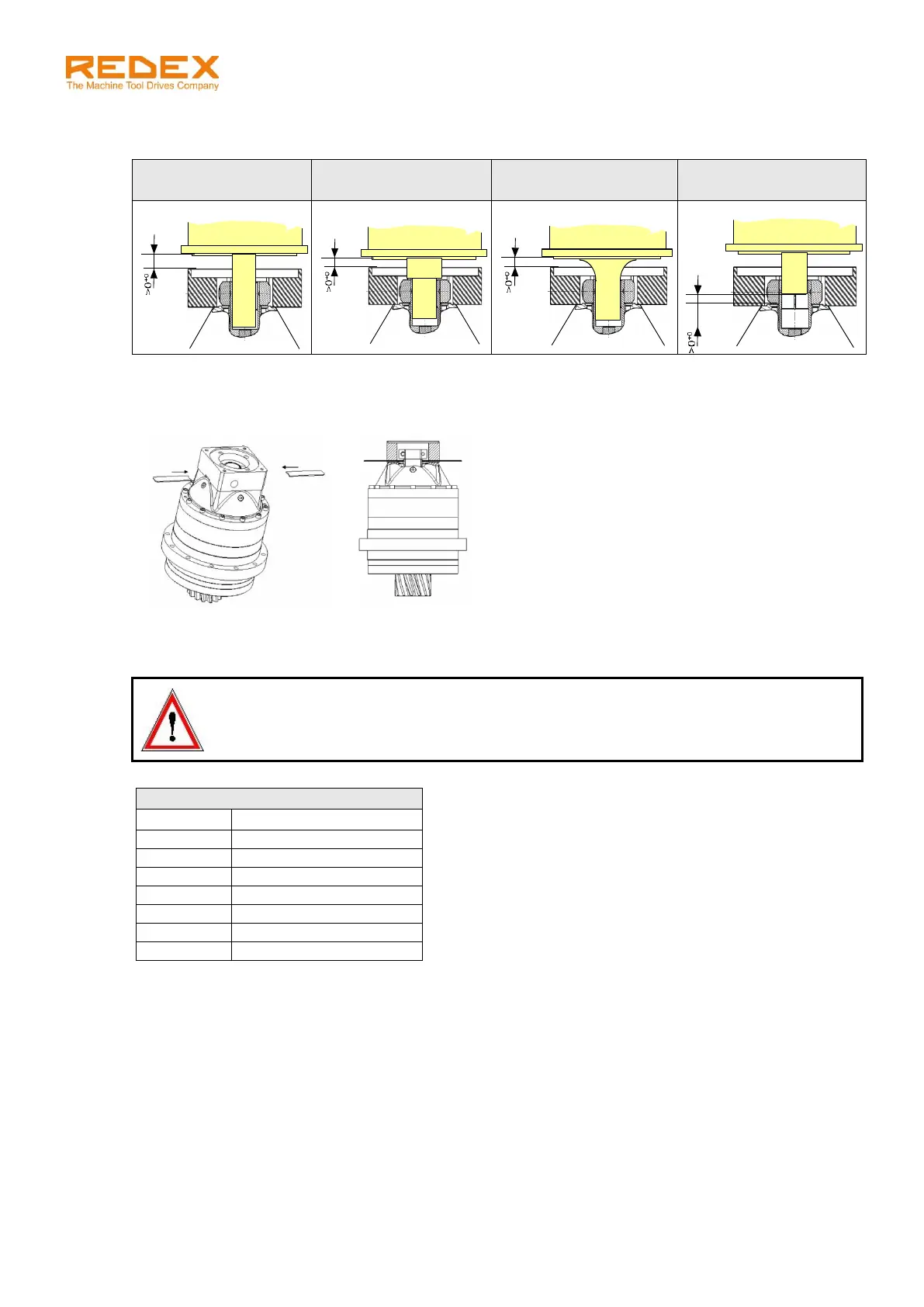

3. 检查电机、减速器的接口尺寸是否正确，避免如下不正确装配:
电机轴不能伸到输入孔
的底部
电机轴肩不能碰到箝位
毂
电机的圆角不能碰到箝
位毂
箝位毂和电机轴必须全长
配合
4. 确保输入孔的夹紧螺钉没有锁紧。
5. 在减速器的槽中插入 2 个键，见下图（只有 KRP6）。
6. 将电机垂直放在减速器上， (KRP6: 保持 2 个附加键在原来位置) 用安装法兰上的 4 个螺钉固定，正确
的拧紧力矩如下表所示:
注意!
安装电机时，输出轴不能施加任何方向的应用力。请根据减速器的输出轴确定电机的中心位置
，垂直向下安装电机可以有效的解决中心定位问题。错误的安装方式将会使减速器处于不良运
行状态，导致减速器损坏。
7. 逐渐拧紧 2 个箝位毂螺钉直到拧紧力矩达到下表所示.
电机法兰螺钉
螺钉
拧紧力矩 (Nm)
M6
10
M8
25
M10
49
M12
86
M14
135
M16
210
M18
290
