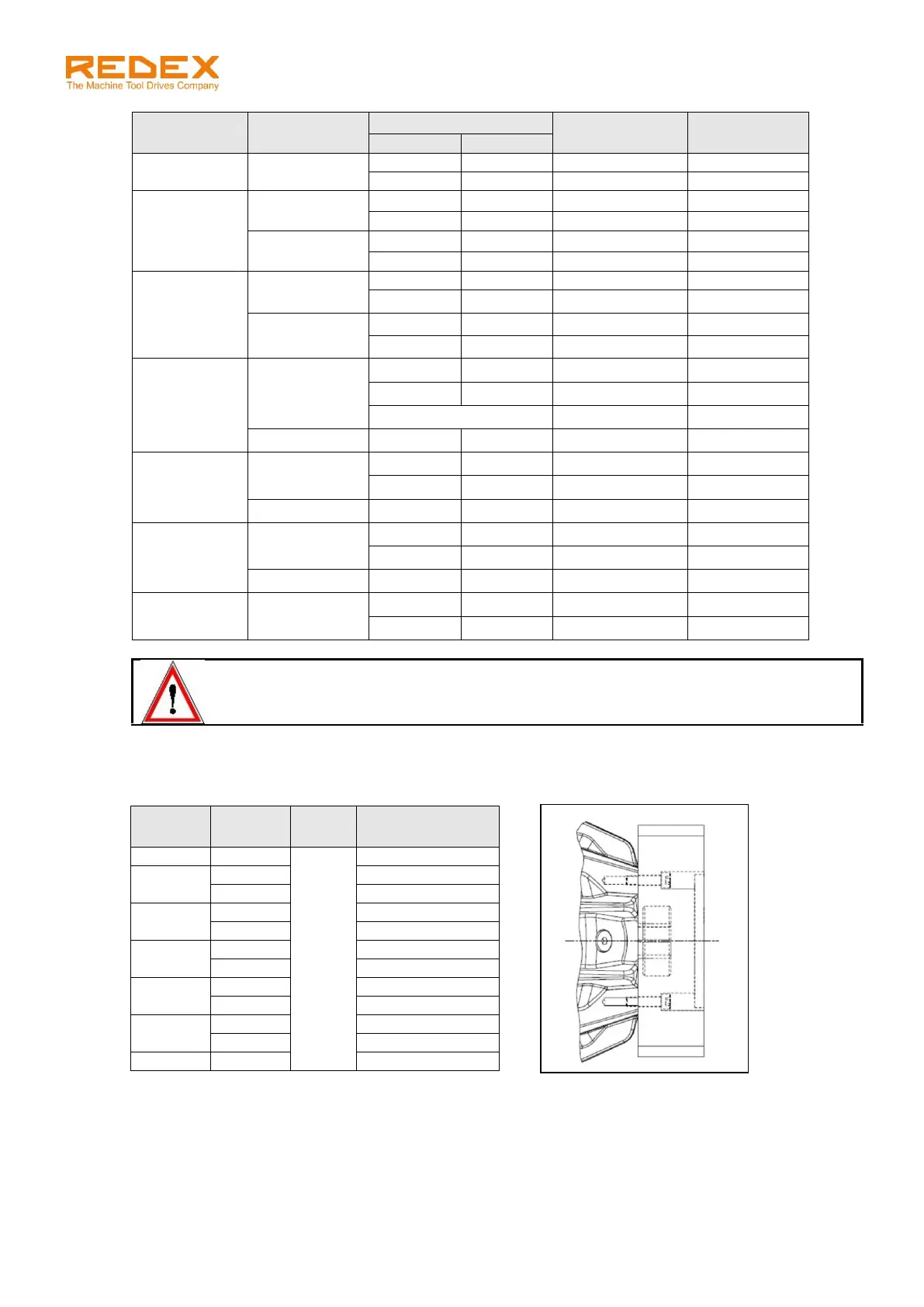

REDEX SRP0 - Page 155

SRP – 用户手册
Ref.: RX182/006
Version 01/2017 – Chinese
未经我们许可，严禁对此文档进行复制、传播
Page 13 / 28
减速器规格
电机法兰类型
电机轴直径
螺钉规格
(箝位毂)
紧固扭矩
Min.
Max.
SRP0M
IFA
11 mm
19 mm
2 x M5
10 Nm
22 mm
32 mm
2 x M8
41 Nm
SRP1M
IFB
14 mm
24 mm
2 x M8
41 Nm
28 mm
38 mm
2 x M10
83 Nm
IFA
11 mm
19 mm
2 x M5
10 Nm
22 mm
32 mm
2 x M8
41 Nm
SRP2M
IFC
22 mm
32 mm
2 x M8
41 Nm
35 mm
48 mm
2 x M10
83 Nm
IFB
14 mm
24 mm
2 x M8
41 Nm
28 mm
38 mm
2 x M10
83 Nm
SRP3M
IFB
14 mm
24 mm
2 x M8
41 Nm
28 mm
38 mm
2 x M10
83 Nm
42 mm
2 x M10
83 Nm
IFD
55 mm
65 mm
2 x M12
145 Nm
SRP4M
IFC
22 mm
32 mm
2 x M8
41 Nm
35 mm
48 mm
2 x M10
83 Nm
IFD
55 mm
65 mm
2 x M12
145 Nm
SRP5M
IFC
22 mm
32 mm
2 x M8
41 Nm
35 mm
48 mm
2 x M10
83 Nm
IFD
55 mm
65 mm
2 x M12
145 Nm
SRP6M
IFD
48 mm
55 mm
2 x M12
145 Nm
60 mm
75 mm
2 x M16
355 Nm
注意!
为了避免给减速器损坏和保证正确的安装，遵照以上步骤是十分重要的！(特别是第 4, 5 和
6) 。
注意:
如果需要拆下输入法兰，下面表格给出了连接法兰到减速器的螺钉的拧紧力矩。
减速器
类型
电机法兰
类型
螺钉
等级
螺钉类型和
拧紧力矩
SRP0M
IFA
8.8
M6 - 10Nm
SRP1M
IFB
M8 - 25Nm
IFA
M6 - 10Nm
SRP2M
IFC
M10 - 49Nm
IFB
M8 - 25Nm
SRP3M
IFB
M8 - 25Nm
IFD
M14 - 135Nm
SRP4M
IFC
M10 - 49Nm
IFD
M14 - 135Nm
SRP5M
IFC
M10 - 49Nm
IFD
M14 - 135Nm
SRP6M
IFD
M14 - 135Nm
