SRP – 用户手册
Ref.: RX182/006
Version 01/2017 – Chinese
未经我们许可，严禁对此文档进行复制、传播
Page 15 / 28

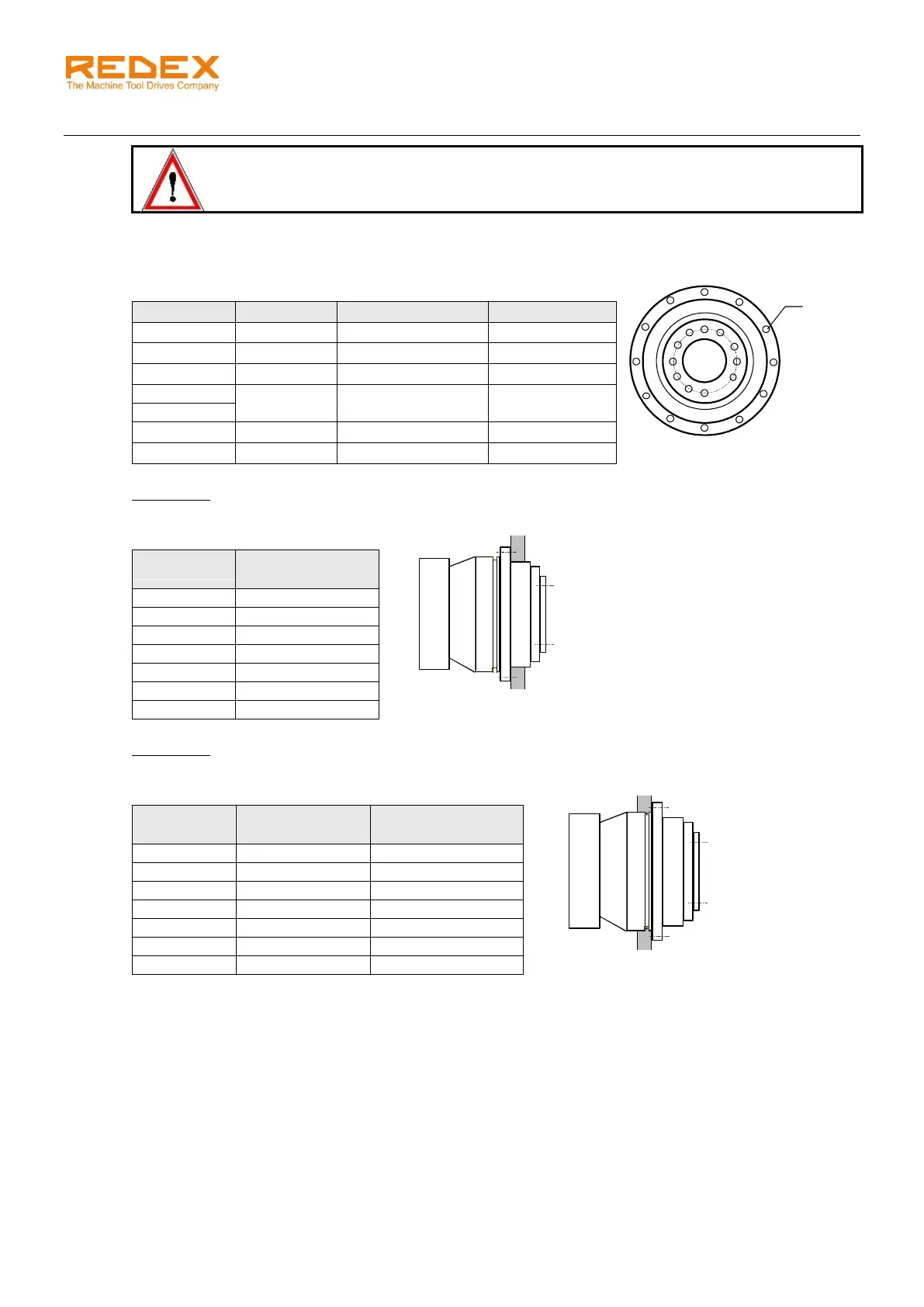

6 在机器设备上安装 SRP
注意! 装卸操作
SRP 部件可以通过主壳体，锥齿轮箱轴，法兰安装孔或者在安装输出法兰螺孔上的吊环来
进行操作。
首先，清洁将要组装在一起的安装表面：减速器法兰，安装直径，机器安装面，驱动输出部位。
6.1 减速器安装法兰
减速器规格
n1 x D3c
推荐紧固螺钉
扭紧力矩 (Nm)
SRP0
8 x 5,5
M5 ，12.9 级
10
SRP1
12 x 6,5
M6 ， 12.9 级
17
SRP2
12 x 9
M8 ，12.9 级
41
SRP3
16 x 13,5
M12，12.9 级
145
SRP4
SRP5
12 x 17,5
M16 ，12.9 级
355
SRP6
12 x 22
M20， 12.9 级
690
6.1.1 输出端固定
减速器可以用安装直径 D2d 在输出端固定安装。
减速器规格
安装直径 D2d
(mm)
SRP0
110h7
SRP1
140h7
SRP2
200h7
SRP3
255h7
SRP4
285h7
SRP5
355j6
SRP6
450j6
6.1.2 输入端固定
减速器可以用安装直径 D1c 在输入端固定安装。如果需要的话，也允许密封输出端。
减速器规格
推荐 O-型密封圈
安装直径 D1c
(mm)
SRP0
108 --113
120h7
SRP1
138--145
152h7
SRP2
192--200
212h7
SRP3
232--242
255h7
SRP4
259--270
285h7
SRP5
N/A
355j6
SRP6
N/A
450j6
n1 x D3c
