REDEX SRP0 - Page 158

SRP – 用户手册
Ref.: RX182/006
Version 01/2017 – Chinese
未经我们许可，严禁对此文档进行复制、传播
Page 16 / 28

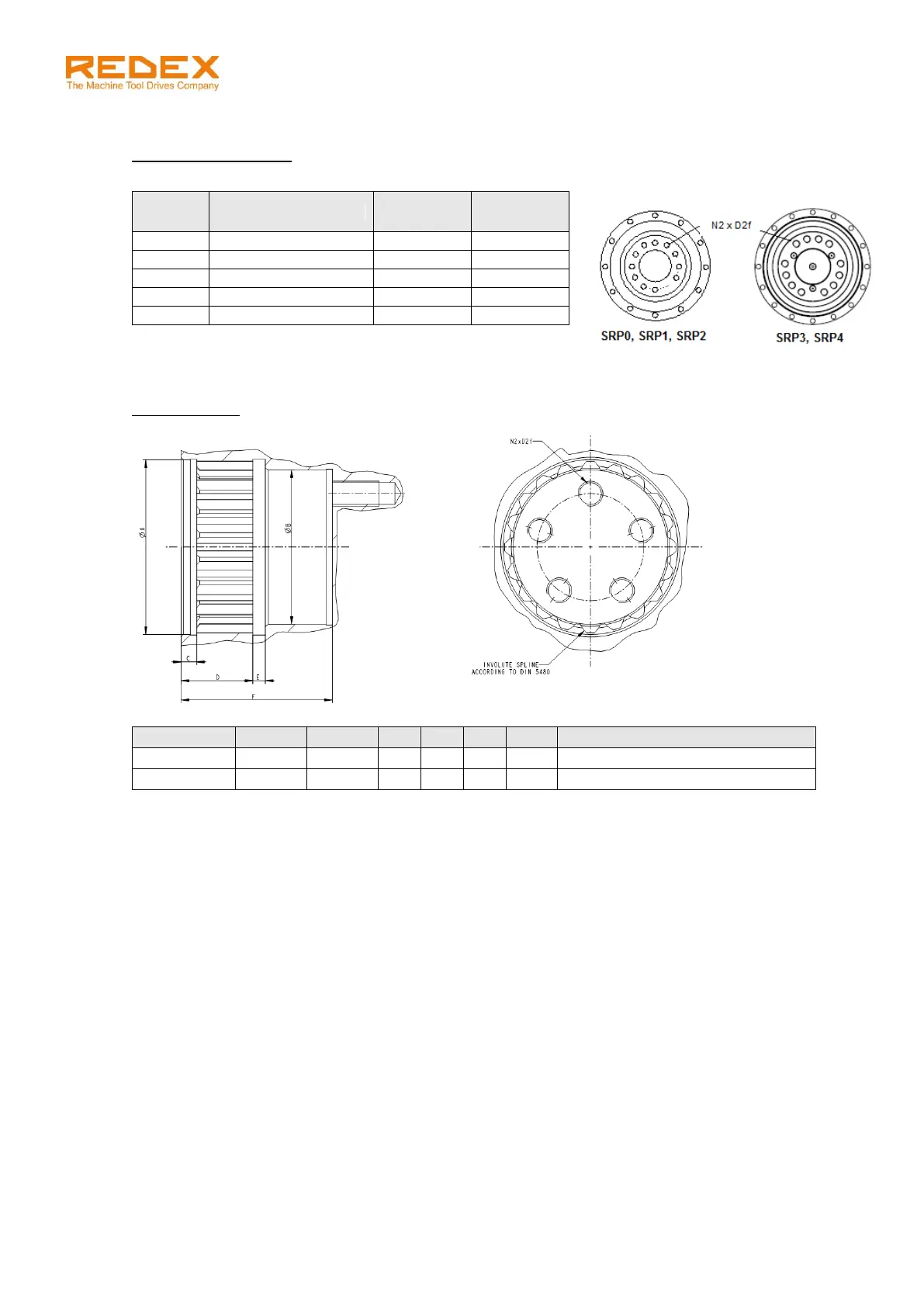

6.2 输出法兰联接
6.2.1 减速器规格 0, 1, 2, 3, 4
减速器
规格
N x D2f (class 12.9)
扭紧力矩
(Nm)
销孔
SRP0
15 x M6
17
1 x 7 mm
SRP1
11 x M8
41
1 x 8 mm
SRP2
11 x M10
83
1 x 10 mm
SRP3
3 x 4 x M16
355
-
SRP4
3 x 4 x M20
690
-
注意:
根据 ISO9409 标准推荐，在 SRP 0, 1 和 2 减速器上, 我们推荐在减速器输出端采用销装配。
6.2.2 减速器规格 5, 6
减速器规格
A
B
C
D
E
F
N x D2f (class 12.9)
SRP5
112H6
99H6
10
46
8
97
5 x M16x30 ， 72° ，圆周 Ø68.5
SRP6
132H6
115H6
12
53
10
112
5 x M20x35 ， 60°，圆周 Ø 87
