SRP – 用户手册
Ref.: RX182/006
Version 01/2017 – Chinese
未经我们许可，严禁对此文档进行复制、传播
Page 17 / 28
7 带输出齿轮 SRP 在机器上的安装
注意! 装卸操作
SRP 部件可以通过主壳体，锥齿轮箱轴，或者安装在输出法兰螺孔上的吊环来操作。

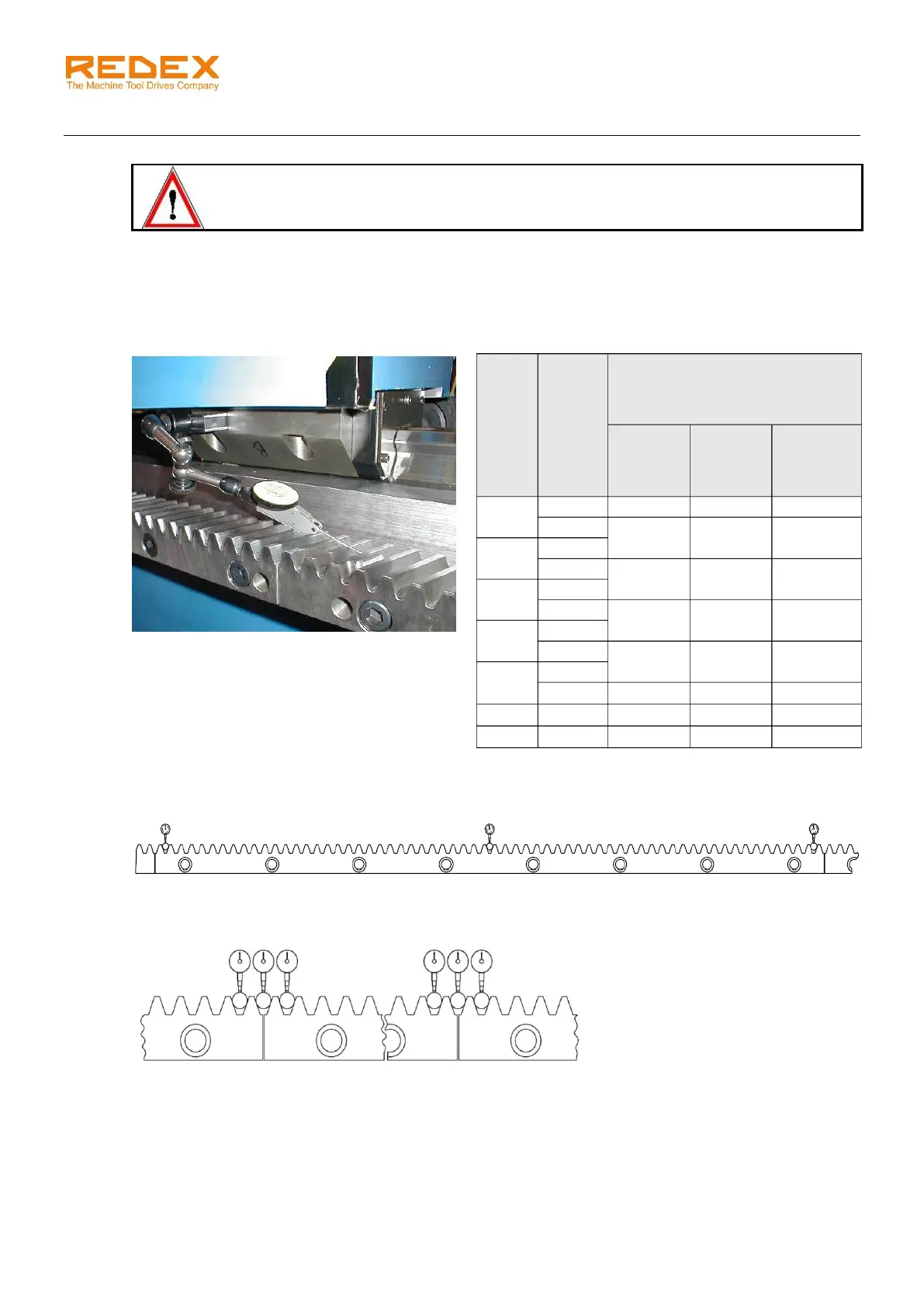

7.1 齿条安装公差
齿条基准面和线性导轨之间的平行度。
SRP 要求齿条安装必须按照齿条制造厂商的安装程序操作，并参考如下公差要求。
我们建议测量平行度公差时，每段齿条都进行如下图所示的 3 点测量。 齿条测量坐标将会在正确啮合确认
和预载设置中用到。 (见下章)
为了控制齿距误差，我们也建议每两段齿条的连接处进行 3 点测量，如下图所示：
每个连接处的 3 点变化不能超过以下值：
- 0.015 mm 模数 3
- 0.020 mm 模数 > 3
减速器
规格
齿轮
模数
(mm)
齿条和线性导轨间最大平行度公差
测头直径 每段齿条 轴向全长
0
2
4
0,015
0,04
2,5
5 0,015 0,04
1
2,5
3
6 0,02 0,05
2
3
4
8 0,02 0,05
3
4
5
10 0,02 0,05
4
5
6
12
0,04
0,07
5
8
16
0,06
0,08
6
10
20
0,06
0,08
