SRP – 用户手册
Ref.: RX182/006
Version 01/2017 – Chinese
未经我们许可，严禁对此文档进行复制、传播
Page 23 / 28
8.2 轴校准

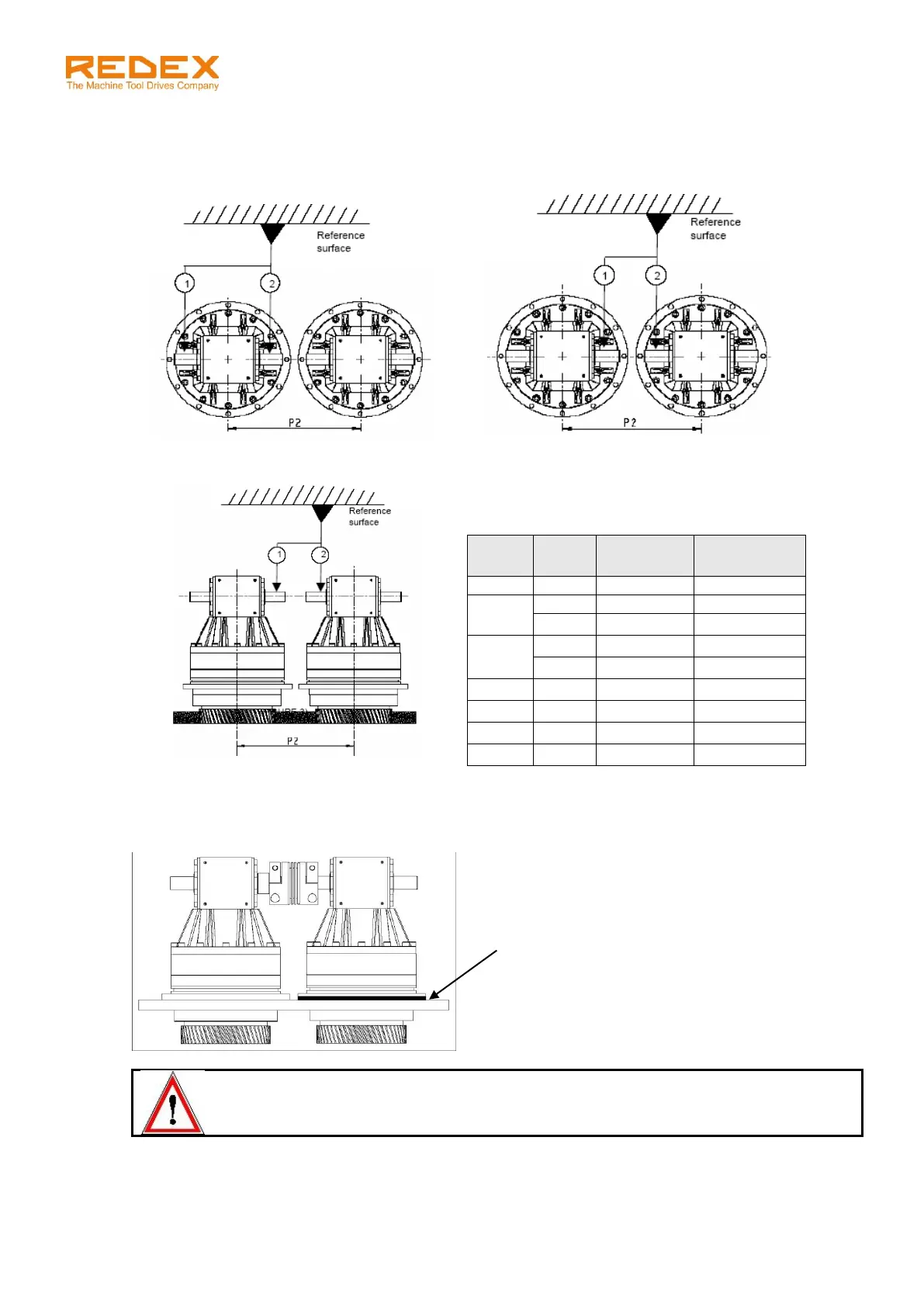

必须调整锥齿轮箱输入轴之间的平行度，并保证联接的同轴度。如下图所示，检查与线性导轨相关基准面
间的平行度(测量点必须位于轴的中间部位)：
[图 1]
[图 2]
[图 3]
减速器
规格
级数
标准轴向间
距 P2
最大平行度
允差
SRP0
1
263 mm
0,1 mm
SRP1
SRP1
1
313 mm
0,1 mm
2
195 mm
0,1 mm
SRP2
SRP2
1
344 mm
0,1 mm
2
263 mm
0,1 mm
SRP3
2
313 mm
0,1 mm
SRP4
2
344 mm
0,1 mm
SRP5
2
425 mm
0,1 mm
SRP6
2
540 mm
0,1 mm
调整如图 1 和图 2 所示平行度时，请旋转 SRP 的输出齿轮轴。
调整如图 3 所示平行度时，必须在 SRP 安装法兰和机器安装面之间插入垫片。
注意!
在安装 SRP 到机器上之前，请检查输入轴和输出齿轮之间的相对旋向，两个 SRP 在安装时必
须旋向相同。
垫片
