Ref.: RX182/006
Version 01/2017 – Chinese
未经我们许可，严禁对此文档进行复制、传播
Page 25 / 28

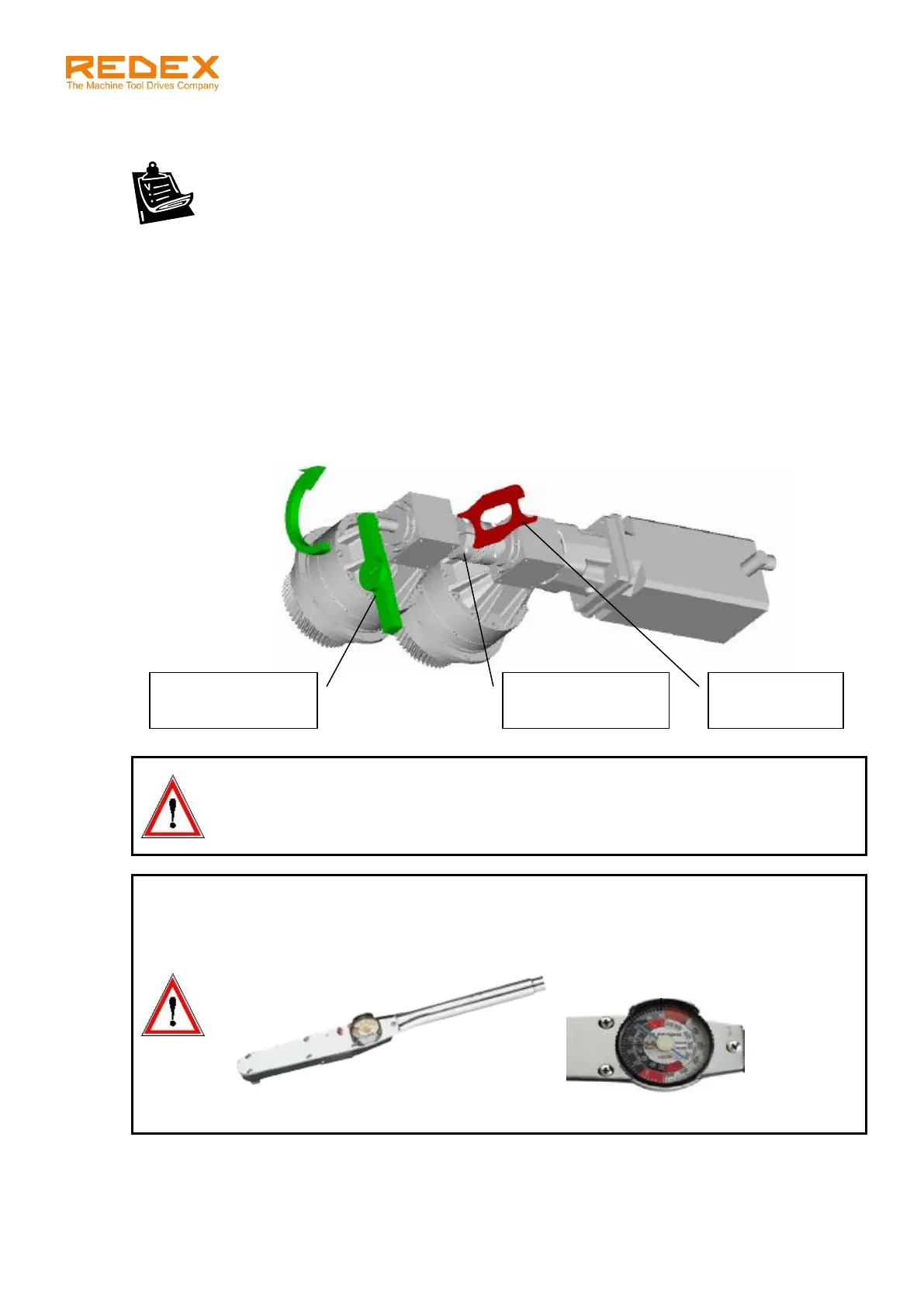

8.4 预载设置 – 线性驱动
1. 移动 SRP 到齿条测量坐标中间值的位置。( 7.1 中所提到的).
2. 清洁轴和联轴器的孔。
3. 电机侧: 确保联轴器螺钉拧紧且扭紧力矩达到 T
F
。检查 两个螺钉间紧固的联轴器稳定可靠。
4. 电机对面一侧: 联轴器螺钉必须是松开的。
5. 电机对面一侧: 锁紧系统,用卡板插入联轴器锁住旋转方向 (见下图).
6. 消除系统背隙，施加大约两倍应用预载扭矩在锥齿轮箱的内六方槽上，达到扭矩后慢慢减小扭矩到 0,
然后施加应用预载扭矩 Tp。
7. 当施加预载扭矩后，分几次逐个拧紧联轴器螺钉，直到达到扭紧力矩 T
F
。检查联轴器是否稳定可靠。
警告!
为了保证正确的预载, 必须严格遵照上述操作说明 (紧固电机侧的螺钉, 特殊工具在对面一侧)
并对部件进行去油污处理.
警告!
特殊的扭矩扳手是必须具备的!
必须用带指示器的扭矩扳手来进行预载操作。操作过程中请注意指示器示数。
