SRP – Manuel d’utilisation
Ref.: RX182/006
Version 01/2017 - Français
Ce document ne peut être reproduit, même partiellement, sans notre autorisation écrite
Page 20 / 28

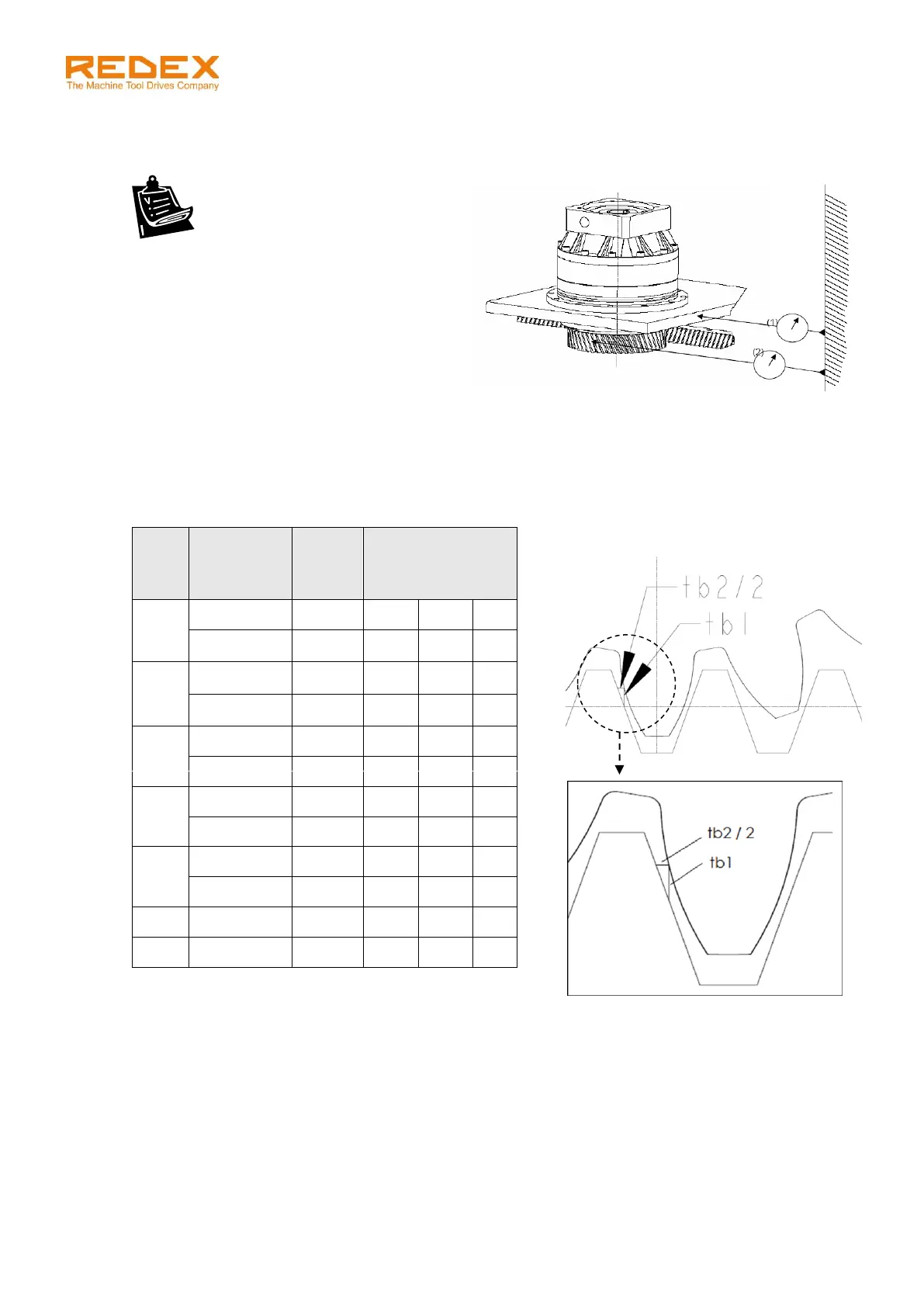

7.4 Vérification de la qualité de l’engrènement
S’assurer que les deux pignons engrènent correctement avec la crémaillère en vérifiant le jeu de
battement de denture (t
b2
)
1. Placer deux comparateurs comme suit:
- un entre le bâti du SRP et une référence
fixe(1)
- un entre la denture du pignon et une
référence fixe(2)
2. Déplacer le chariot ou le portique dans un
sens choisi en tournant l’arbre d’entrée.
3. Mettre les 2 comparateurs à “0”.
4. Tourner ensuite l’arbre d’entrée dans la direction opposée jusqu'à ce que les 2 comparateurs se
déplacent.
La différence entre les 2 comparateurs donne le jeu de battement de denture pignon / crémaillère (t
b2
).
Comparer la valeur obtenue avec les valeurs du tableau suivant.
Taille
Nombre de
dents du
pignon
Module
du
pignon
(mm)
t
b2
jeu minimum
de battement de
denture pignon
crémaillère
0
45
2
0,050
0,015
mm
-0,015
36
2,5
0,070
0,015
mm
-0,015
1
42
2,5
0,070
0,015
mm
-0,015
35
3
0,070
0,015
mm
-0,015
2
52
3
0,070
0,015
mm
-0,015
39
4
0,1
0,015
mm
-0,015
3
45
4
0,1
0,015
mm
-0,015
36
5
0,135
0,035
mm
-0,035
4
42
5
0,135
0,035
mm
-0,035
35
6
0,135
0,05
mm
-0,05
5
15
8
0,205
0,070
mm
-0,070
6
14
10
0,275
0,070
mm
-0,070
Dans le cas d’un montage en Dual ou Twin (2 SRP préchargés) cette opération doit être répétée
indépendamment pour chacun des deux pignons. Il est vivement conseillé de répéter cette opération aux
points le plus haut et le plus bas de la topographie de la crémaillère (voir § 7.1).
Explication de t
b2
:
