7.5 Vérification du contact des dents

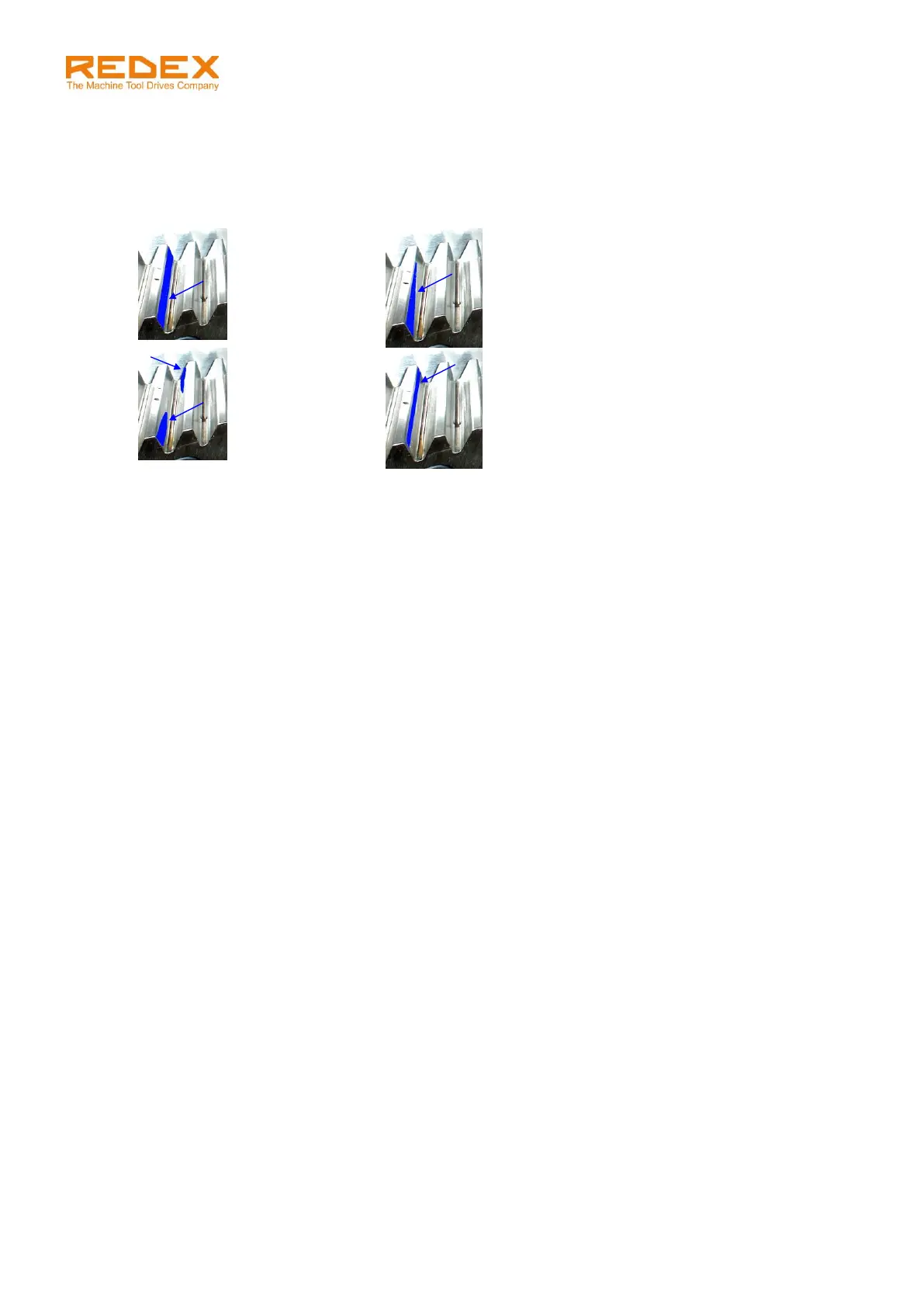

Vérification du contact des dents en effectuant une portée au bleu.
Il est impératif de vérifier la portée au bleu pour finaliser l’installation Lorsque le pignon et la crémaillère
engrènent correctement, la couleur bleu recouvre 70 à 80% de surface de contact. Les figures ci-dessous
montrent les cas d’erreur classiques.
Engrènement correct
Tolérances de
parallélisme Ly
fausses
Tolérances de parallélisme Lz
fausses
Plaque d’ajustement
trop fine
