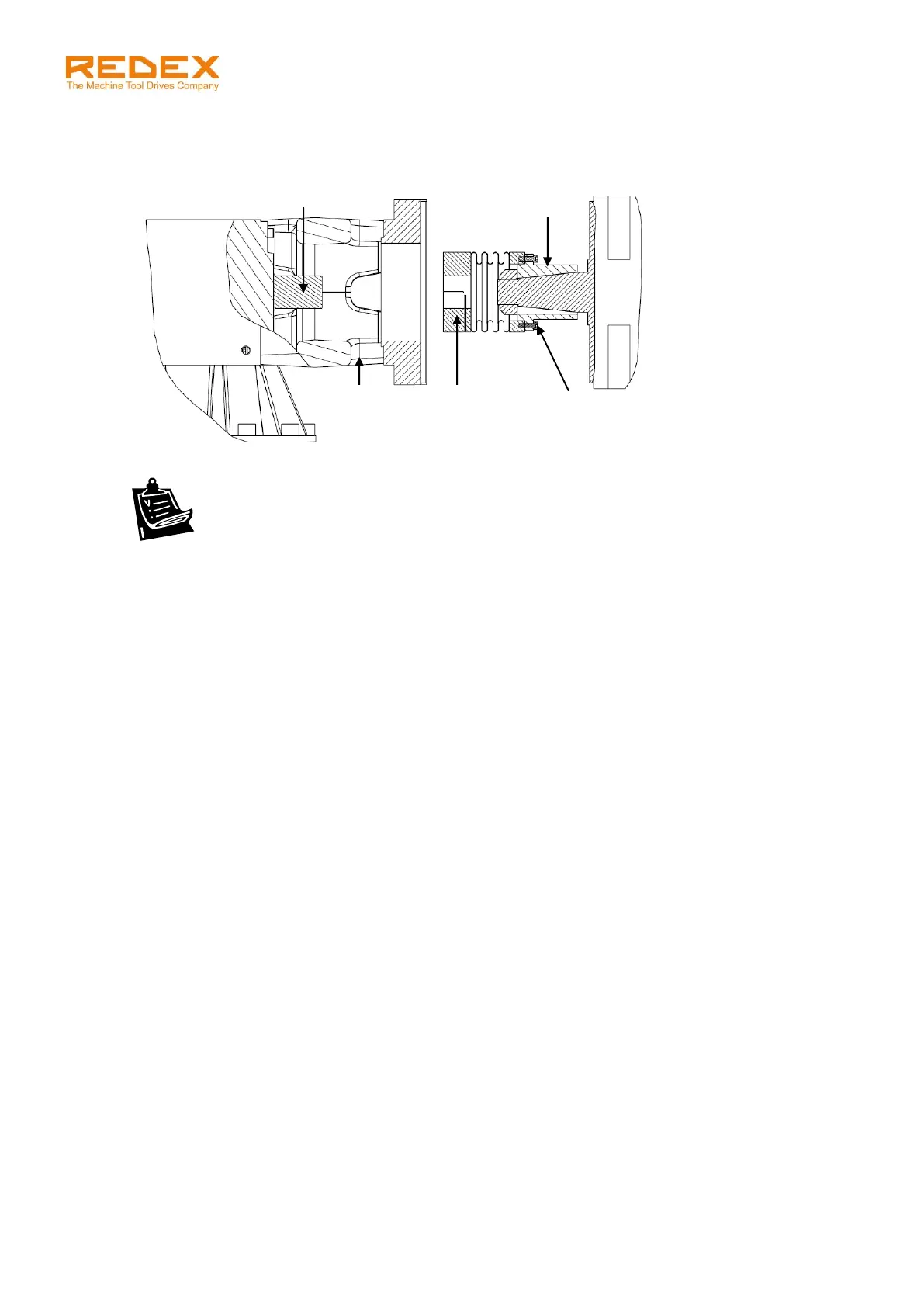

4.2 Montage des MF-Motorflansches (bei Ausführung mit Winkelgetriebe SRP.R und konischen
Wellen)
Die folgenden Anweisungen für die Montage des Motorflansches sind zu beachten:
1. Reinigen Sie die Montageflächen, die zusammengeführt werden wie z.B.: Kupplung, Motorzapfen,
und die Motorzentrierung.
2. Montieren Sie den MF-Motorflansch mit seinen 4 Schrauben an das Winkelgetriebe (siehe Tabelle 1
“Schrauben MF Winkelgetriebe & Anzugsmoment”).
3. Entfernen Sie die Konusbüchse von der Kupplung.
4. Stecken Sie die Konusbüchse auf die Motorwelle und ziehen die Schaftmutter fest.
5. Montieren Sie die Kupplung an die Konusbüchse. Ziehen Sie die Schrauben fest (M6,
Anzugsmoment 15 Nm).
6. Schieben Sie den Motor mit Kupplung vorsichtig über die Welle des Winkelgetriebes bis der Motor in
der Zentrierung des Motorflansches sitzt.
7. Befestigen Sie den Motor, indem Sie die Befestigungsschrauben schrittweise anziehen (s. Tabelle 2).
8. Ziehen Sie die Kupplungsklemmschraube an der Welle des Winkelgetriebes fest (Anzugsmoment
siehe Tabelle 1).
Welle des
Winkelgetriebes
