Ref.: RX182/006
Ausgabe 01/2017 - Deutsch
Vervielfältigung dieses Dokumentes bzw. seiner Inhalte nur mit unserer Zustimmung.
Seite 11 / 28

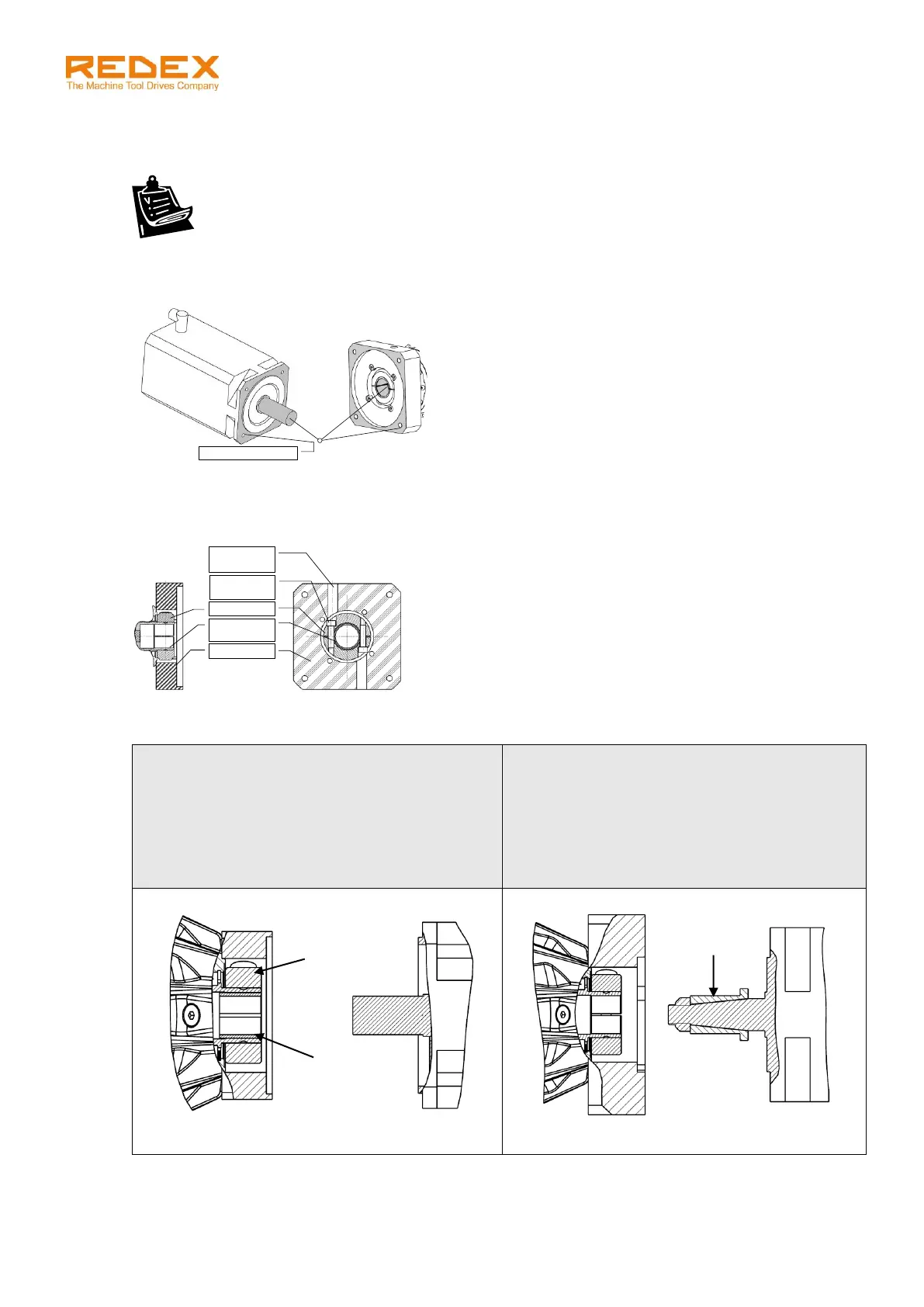

4.3 Montage des IF-Motorflansches (bei Ausführung SRP.M)
Die folgenden Anweisungen für die Montage des Motors beachten:
1. Reinigen Sie die Montageflächen, die zusammengeführt werden. Achten Sie besonders auf die
Motorwelle und die Getriebe-Eintriebswelle.
Zu reinigende Oberflächen
2. Die Klemmnabe so lange drehen, bis deren Bohrungen für die Klemmschrauben deckungsgleich mit
den Montagebohrungen des Gehäuses sind. Drehen Sie ebenso die geschlitzte Eintriebswelle, um
diese in die Stellung zur Klemmnabe, wie unten gezeigt, zu bringen.
Geschlitzte
Eintriebswelle
Bohrung zum
Festziehen der...
a. Zylindrische Motorwelle
Wenn die geschlitzte Bohrung größer als die
Motorwelle ist, dann wird eine Adapterbüchse
mitgeliefert. Der Schlitz der Adapterhülse muß
mit dem Schlitz der Klemmnabe ausgerichtet
werden.
b. Konische Motorwelle
Ein Adapter (konisch zylindrisch) wird
mitgeliefert. Ziehen Sie die Schaftmutter nach
der Adapterinstallation fest.
