8. Außensensoren
a) Montage der Bügelschrauben und der Metallplatte
 DieWindfahneunddieSchalendesAnemometers(Windmessers)sindäußerstempndlich.MontierenSie
also zuerst die Bügelschrauben und die Metallplatte, um mögliche Schäden daran zu vermeiden.
• Die Bügelschrauben dienen zur Befestigung der Sensorkomponente an einem Mast.

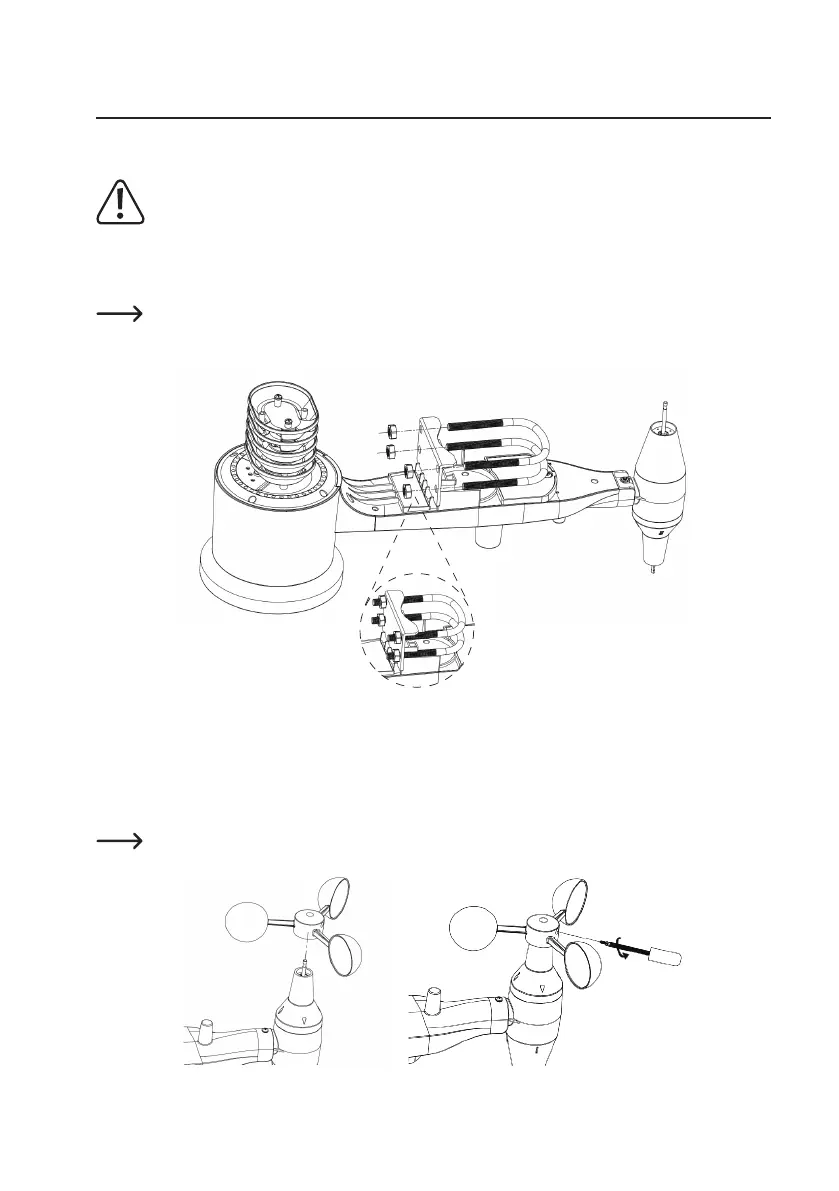

• Haben Sie die Metallplatte ordnungsgemäß eingesetzt, führen Sie die beiden Bügelschrauben wie in der Abbildung
dargestellt durch die dafür vorgesehenen Bohrungen in der Platte.
Schrauben Sie die Muttern zunächst nur locker auf die Enden der Bügelschrauben. Diese werden erst
in einem der letzten Montageschritte vollständig festgezogen. In der Abbildung unten ist auch die fertig
montierte Komponente dargestellt.
b) Befestigung der Schalen des Anemometers
• Abbildung links: Drücken Sie das Bauteil mit den Schalen des Anemometers (Windmessers) auf die Achse, die sich
obenaufderSensorkomponentebendet.
• Abbildung rechts: Nehmen Sie anschließend einen Kreuzschlitzschraubendreher (Größe PH0) zur Hand und zie-
hen Sie die Stellschraube fest.
Stellen Sie sicher, dass sich das Bauteil mit den Schalen des Anemometers ungehindert drehen kann. Die
Drehbewegung sollte nicht durch eine merkliche Reibung beeinträchtigt sein.
