16
e) Befestigung des Außensensors
Überprüfen Sie vor dem Befestigen des Sensors, ob die Datenübertragung vom Außensensor zur Basis-
station einwandfrei funktioniert. Sorgen Sie dafür, dass sich die Befestigungsstelle der Sensorkomponente
innerhalbderangegebenenReichweiteundmöglichstnahanderBasisstationbendet.Dasstelltsicher,
dass der Aufwand bei der Suche nach möglichen Fehlern und bei Vornehmungen von Anpassungen gering
gehalten wird. Bei der Einrichtung lassen sich so auch mögliche Störungen bezüglich der effektiven Reich-
weite und der Signalübertragung vermeiden.

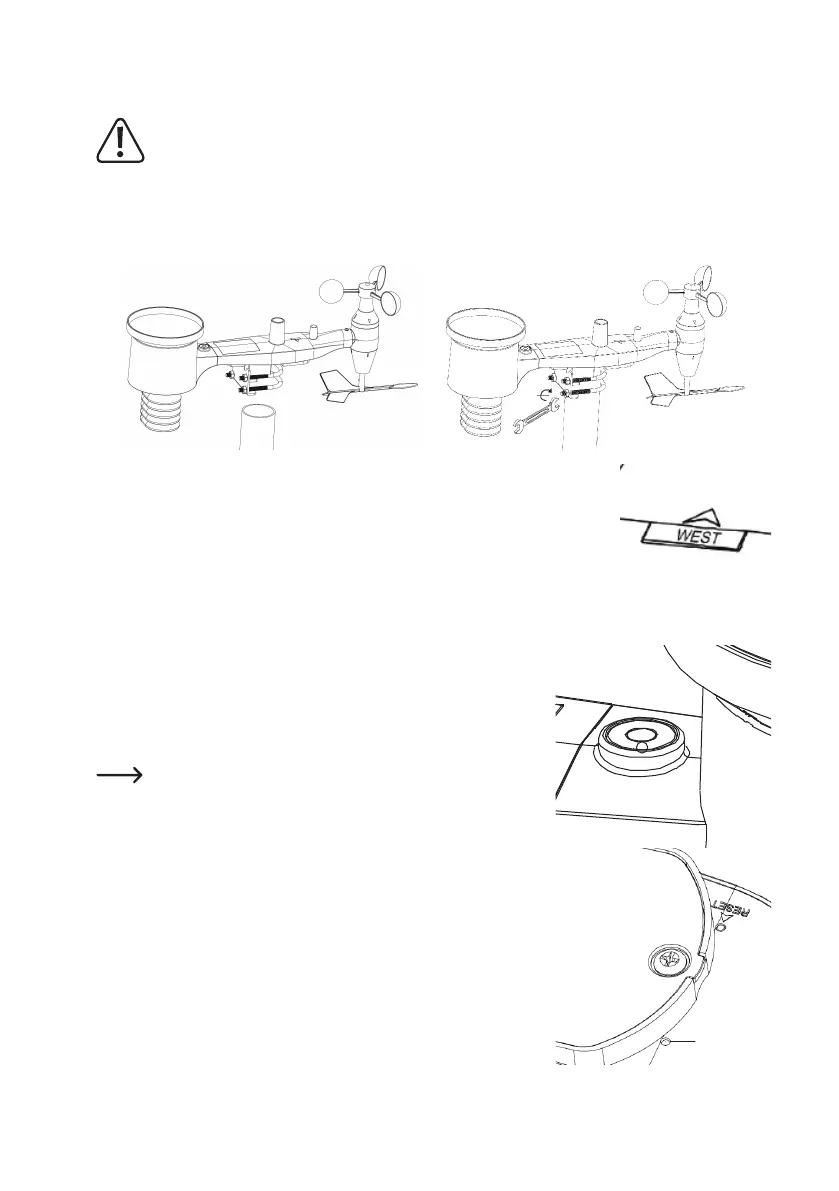

Die fertig montierte Sensorkomponente kann wie in der Abbildung gezeigt problemlos an einem Mast (nicht
im Lieferumfang enthalten) mit einem Durchmesser von 2,5 – 5 cm (1 bis 2 Zoll) angebracht werden.
Stellen Sie anhand der Markierung mit der Aufschrift „WEST“ sicher, dass die
Sensorkomponente korrekt ausgerichtet ist.
AufdemGehäusederSensorkomponentebendetsicheinPfeilmitderKennzeich-
nung „WEST“, der stets in Richtung Westen zeigen sollte. Nehmen Sie bei Bedarf
einen Kompass zur Hand (Westen – Kompassrichtung: 270°).
Zeigt der Außensensor nicht in die richtige Richtung, weisen die aus der Windmes-
sung erhaltenen Werte erhebliche Ungenauigkeiten auf.
Vergewissern Sie sich unter Zuhilfenahme der Wasserwaage, dass die Sensorkomponente eben ist.
Verwenden Sie die Wasserwaage zur Nivellierung der Sensorkomponen-
te und achten Sie darauf, dass sich die Blase exakt innerhalb des roten
Kreisesbendet.
Ist die Sensorkomponente nicht ordnungsgemäß nivelliert, kann es bei der
Bestimmung der Windrichtung sowie bei der Messung der Windgeschwin-
digkeit und Regenmenge zu Störungen und somit zu Ungenauigkeiten
kommen.
Sollte sich die Blase beinahe, jedoch noch nicht vollständig, in-
nerhalbdesKreisesbenden,versuchenSie,dieAusrichtungdes
Mastes anzupassen.
Sollte sich die Ausrichtung des Mastes nicht ändern lassen, versu-
chen Sie es stattdessen mit einem kleinen Stück Holz oder einer
stabilen Kartonunterlage, das bzw. die Sie zwischen der Sensor-
komponente und dem oberen Ende des Mastes positionieren. (Dazu müssen die Bügelschrauben gelöst und
einige Versuche unternommen werden.)
f) Reset-Druckknopf und LED-Anzeige für die Signalübertragung
Halten Sie mit einer aufgebogenen Büroklammer den RESET-Druckknopf
gedrückt und lassen Sie ihn erst wieder los, wenn die LED-Anzeige zu
leuchten beginnt.
Die LED-Anzeige sollte anschließend wieder einwandfrei funktionieren
(d. h. einmal alle 48 Sekunden aufblinken).
LED
