ANEXOS
104

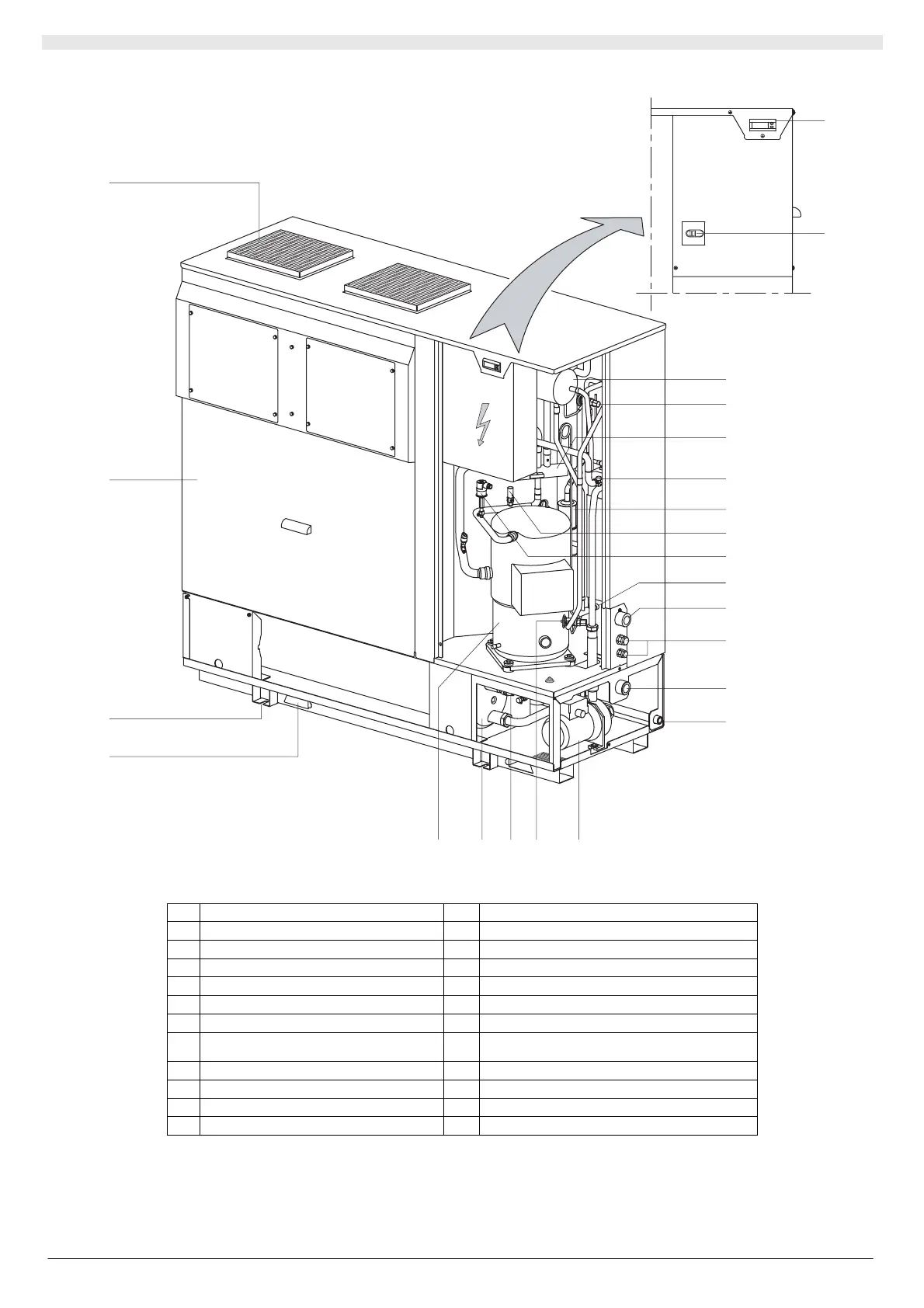

A1 IDENTIFICACIÓN DE LAS PARTES (TÍPICA PARA THCE)
1
2
3
4
5
6
7
8
9
11
12
13
14
15
1617
18
19
20
21
23
22
10
Leyenda:
1 Teclado de mando 13 Entrada de agua
2 Interruptor general 14 Desagüe
3 Receptor de líquido 15 Bomba de circulación
4 Válvula termostática invierno 16 Válvula termostática verano
5 Válvula 4 vías 17 Válvula de seguridad
6 Válvula de purga de aire 18 Depósito
7 Filtro deshidratador 19 Compresor Scroll
8 Válvula de purga 20 Ranuras para el paso de las correas de
elevación
9 Presostato de seguridad 21 Ranuras para la fijación a tierra de la unidad
10 Desagüe 22 Panel de inspección
11 Salida de agua 23 Bocas de impulsión de los ventiladores
12 Entrada cables de alimentación y control
