ANNEXES
94

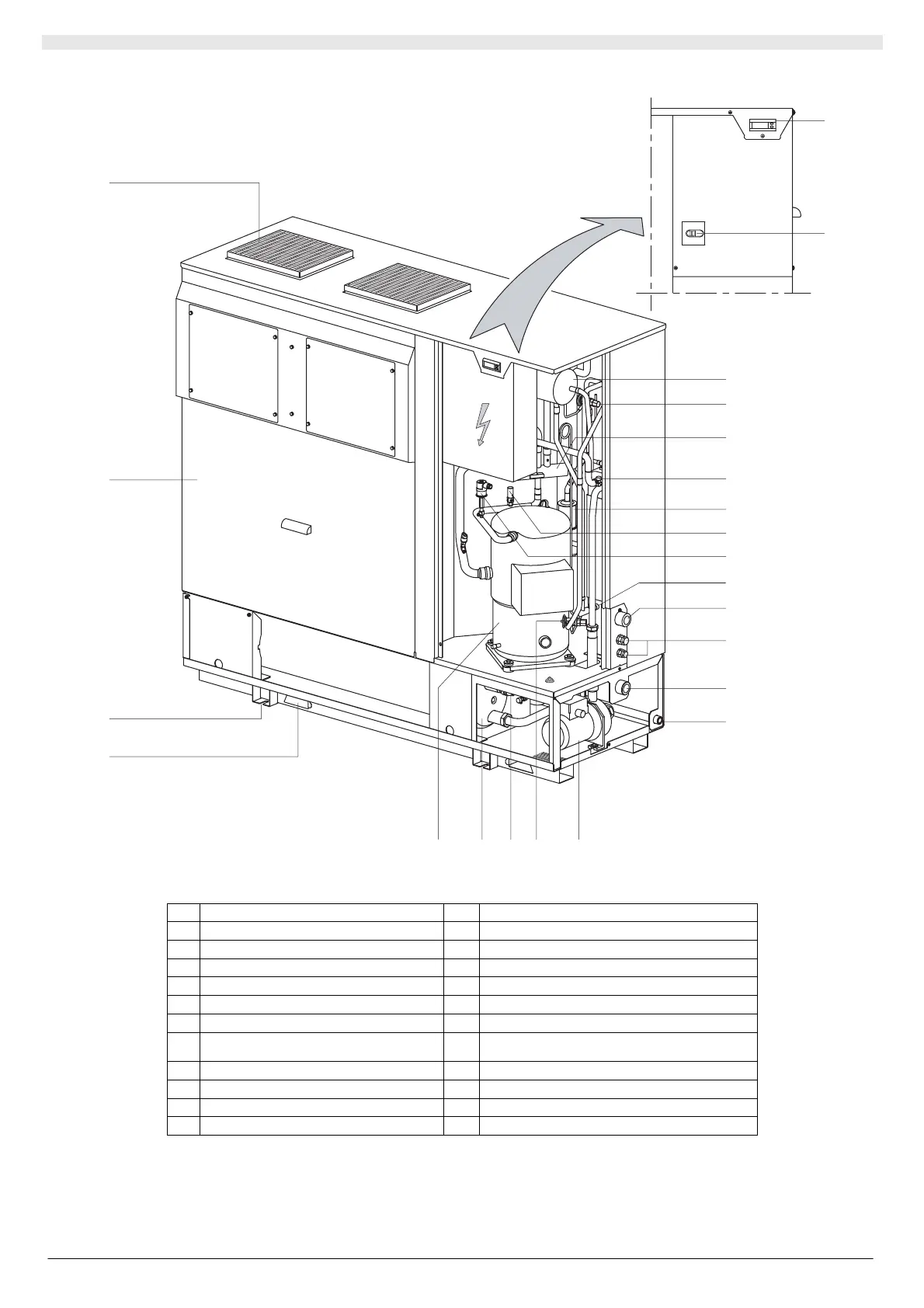

A1 DESCRIPTION DES ELEMENTS (TYPIQUE POUR THCE)
1
2
3
4
5
6
7
8
9
11
12
13
14
15
1617
18
19
20
21
23
22
10
Légende :
1 Clavier de commande 13 Arrivée d'eau
2 Interrupteur général 14 Vidange
3 Réservoir de liquide 15 Pompe de circulation
4 Détendeur thermostatique hiver 16 Détendeur thermostatique été
5 Vanne 4 voies 17 Soupape de sécurité
6 Robinet de purge d'air 18 Réservoir
7 Filtre déshydrateur 19 Compresseur Scroll
8 Soupape de purge 20 Orifices pour le passage des sangles de
soulèvement
9 Pressostat de sécurité 21 Orifices pour ancrer l’unité au sol
10 Vidage eau 22 Panneau d'inspection
11 Sortie d'eau 23 Bouches de refoulement des ventilateurs
12 Entrée câbles d'alimentation et contrôle
