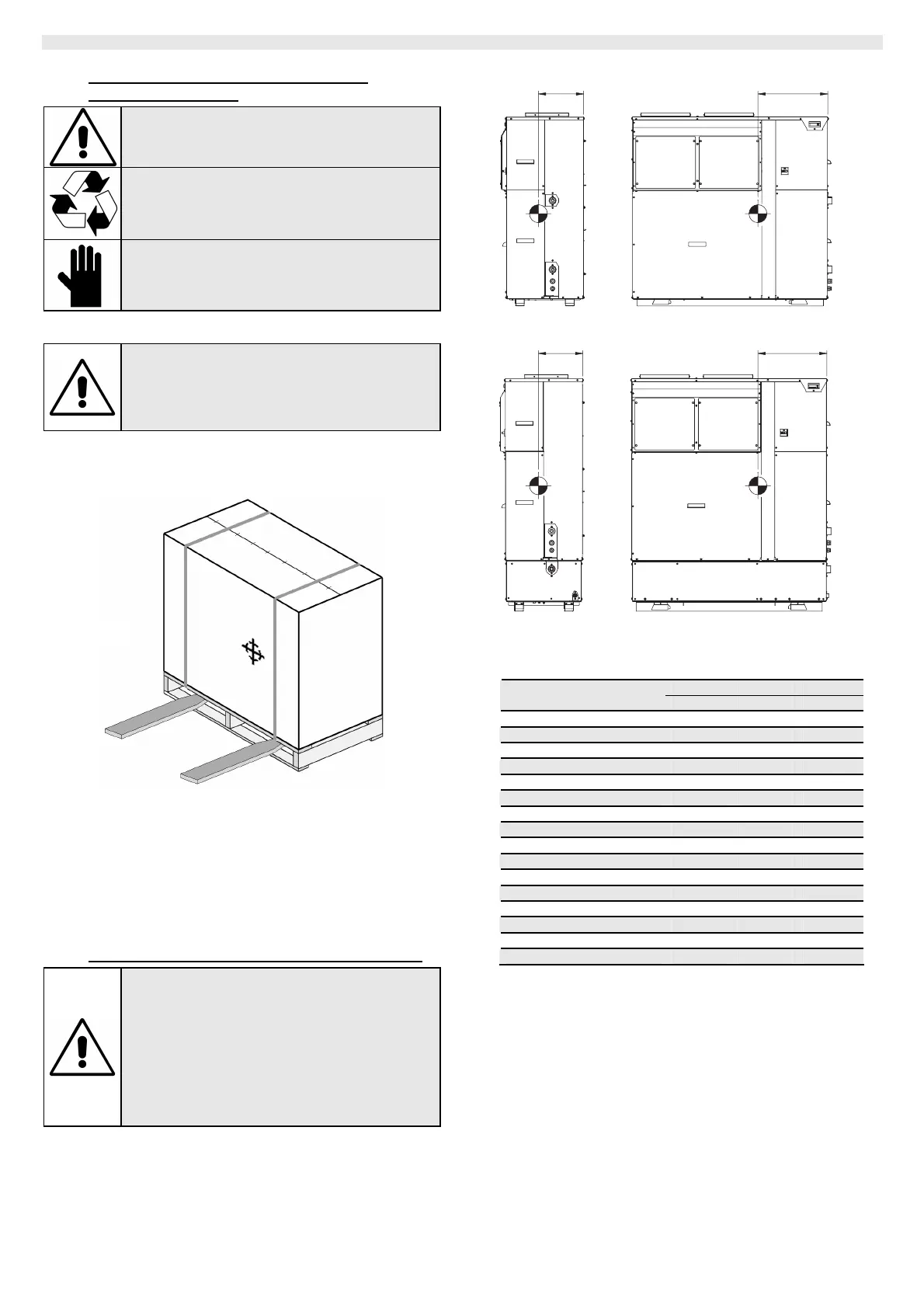

SECCIÓN II: INSTALACIÓN Y MANTENIMIENTO
77
II.3 TRANSPORTE - DESPLAZAMIENTO Y
ALMACENAMIENTO
PELIGRO
Las operaciones de transporte y desplazamiento
deben ser efectuadas por personal especializado e
instruido para tal fin.
PROTECCIÓN MEDIO AMBIENTE
Eliminar los materiales del embalaje conforme a la
legislación nacional o local vigente en el país de
utilización. No dejar los embalajes al alcance de los
niños.
IMPORTANTE
Prestar atención a que la máquina no sufra golpes
accidentales.
II.3.1 EMBALAJE, COMPONENTES
PELIGRO
NO ABRIR NI MANIPULAR EL EMBALAJE HASTA
LLEGAR AL PUNTO DE INSTALACIÓN.
Las operaciones de transporte y desplazamiento
deben ser efectuadas por personal especializado e
instruido para tal fin.
Llevar la máquina con el embalaje íntegro hasta el lugar de instalación
con un carro elevador de horquillas o con un transpalet, poniendo
atención en la posición del baricentro no centrado (la posición del
símbolo es indicativa y aproximada, compruebe siempre la estabilidad).
Las unidades se entregan dentro de un embalaje de cartón, colocadas
sobre una paleta de madera, fijadas con 4 tornillos y flejadas.
Los componentes que se adjuntan con la unidad son:
• instrucciones para el uso;
• esquema eléctrico;
• lista de centros de servicio técnico autorizados;
• documentos de garantía;
• certificados de las válvulas de seguridad
• manuales de uso y mantenimiento de las válvulas de seguridad, de
los ventiladores y de las bombas o de los circuladores.
II.4 INDICACIONES PARA EL DESPLAZAMIENTO
PELIGRO
Si la posición del baricentro no está centrada,
pueden producirse movimientos repentinos y
peligrosos. El desplazamiento de la unidad debe
efectuarse con cuidado para evitar daños a la
estructura exterior y a las partes mecánicas y
eléctricas internas .
Asegúrese además de que no haya obstáculos o
personas a lo largo del trayecto, para evitar
peligros de golpes, aplastamiento o vuelco del
medio de elevación.
TCCE – THCE 114÷126
XY
Y X
G
G
G
G
TCCE – THCE 114÷126 T-H
Fig.5
Posición del baricentro indicativa y aproximada.
X Y Peso (*)
MODELO
(cm) (cm) kg
TCCE 14 56,5 28,0 260
TCCE 17 55,0 26,5 280
TCCE 21 65,0 31,2 350
TCCE 26 65,0 31,0 370
THCE 14 56,5 28,0 280
THCE 17 55,0 26,5 290
THCE 21 65,0 34,2 370
THCE 26 65,0 34,0 380
TCCE 14 T-H 62,0 25,6 350
TCCE 17 T-H 61,0 27,1 370
TCCE 21 T 73,5 32,0 440
TCCE 26 T 73,0 32,2 470
THCE 14 T-H 57,0 27,1 360
THCE 17 T-H 62,0 26,6 380
THCE 21 T 73,0 34,0 450
THCE 26 T 72,5 34,2 480
(*) Peso de la unidad embalada con acumulación vacío.
El levantamiento de la máquina desembalada se realiza
exclusivamente para quitar la paleta y/o colocar la máquina en el suelo;
quitar antes los 4 tornillos de fijación. Todas las operaciones de
desplazamiento deben efectuarse con la máxima atención. No utilizar
nuca este método para levantamientos o desplazamientos distintos de
los descritos.
Fig. 4
