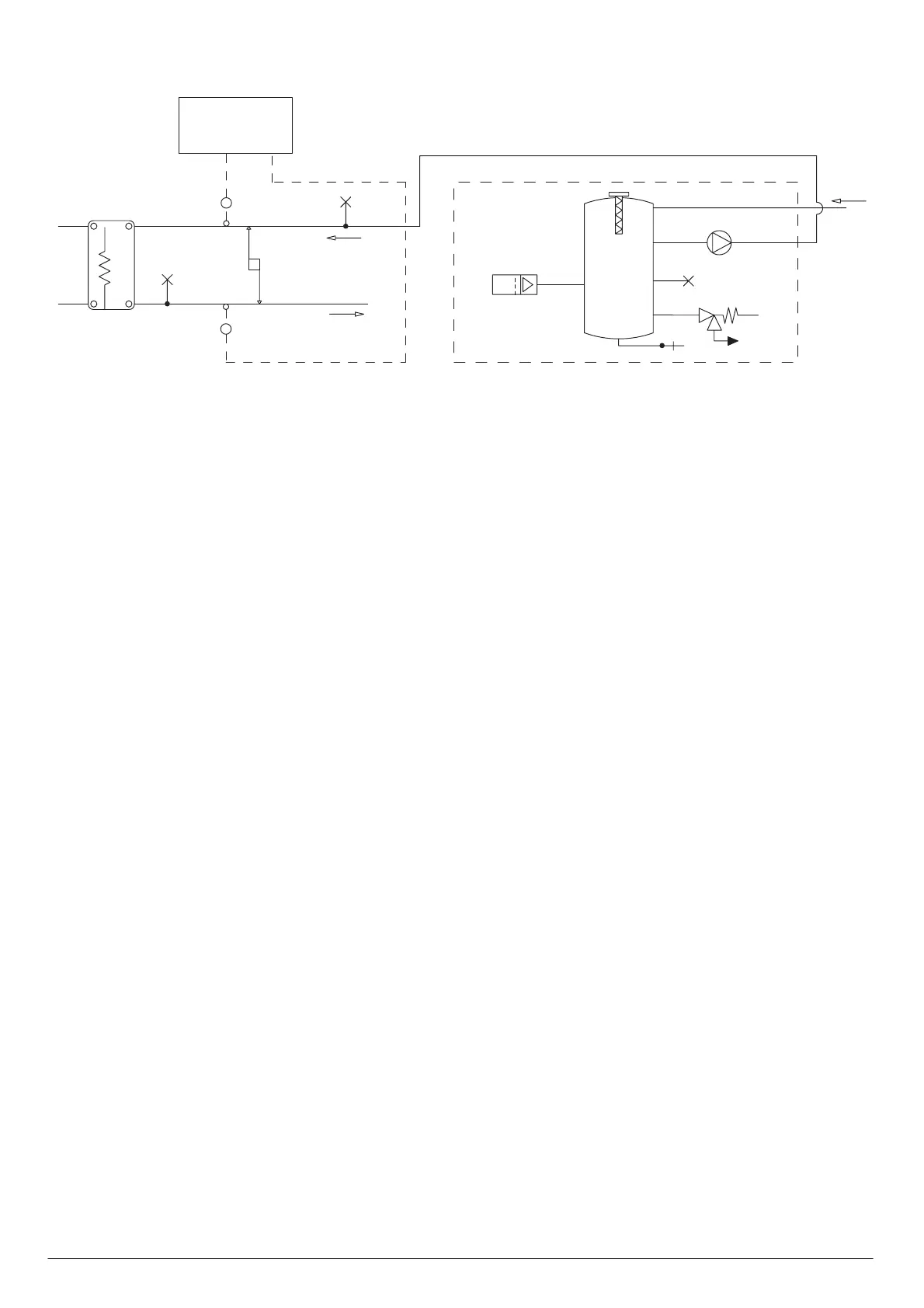

A4 COLLEGAMENTO IDRAULICO (MOD. 121-126)
RE
ECH
AP1
ST1
ST2
PD
VSM
VE
SA
VSS
PU
VSM
IN
OUT
IN
RAA
VSM
LEGENDA
AP1= CONTROLLO ELETTRONICO A MICROPROCESSORE
ECH= EVAPORATORE/CONDENSATORE A PIASTRE
PD= PRESSOSTATO DIFFERENZIALE
RAA= RESISTENZA ANTIGELO ACCUMULO
RE= RESISTENZA SCAMBIATORE A PIASTRE
PU= POMPA
S= RUBINETTO DI SCARICO SERBATOIO DI ACCUMULO
SA= SERBATOIO DI ACCUMULO
ST1= SONDA TEMPERATURA DI LAVORO ESTIVO-INVERNALE
ST2=SONDA DI TEMPERATURA DI SICUREZZA ANTIGELO
VSM= VALVOLA DI SFIATO ARIA MANUALE O SCARICO
VE= VASO DI ESPANSIONE
VS= VALVOLA DI SICUREZZA
