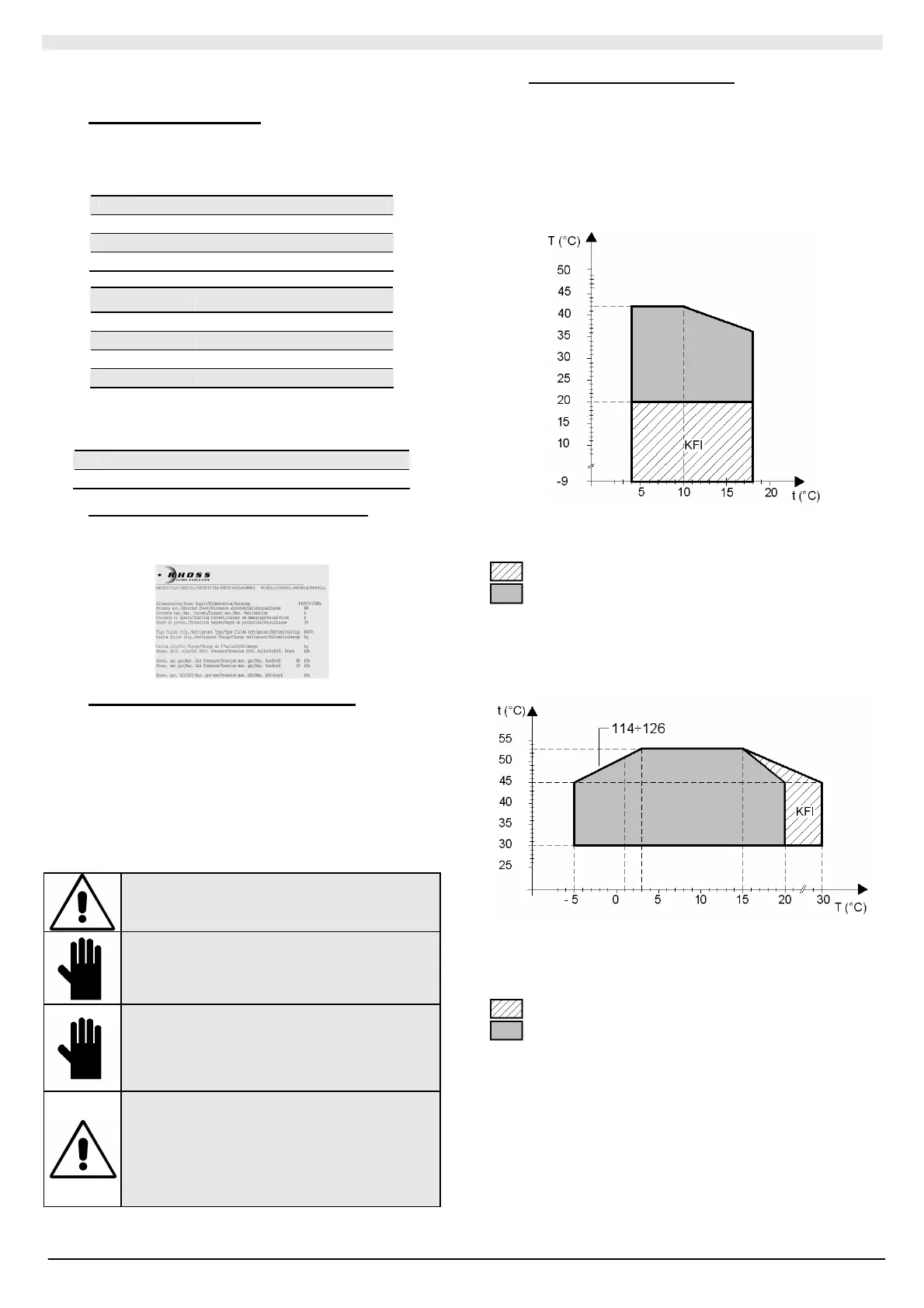

SEZIONE I: UTENTE
5
I SEZIONE I: UTENTE
I.1 VERSIONI DISPONIBILI
Di seguito vengono elencate le versioni disponibili appartenenti a
questa gamma di prodotti. Dopo aver identificato l’unità, mediante la
tabella seguente è possibile ricavare alcune caratteristiche della
macchina.
T
Unita produttrice d’acqua
C
Solo freddo
H
Pompa di calore
A
Condensata ad aria con ventilatori centrifughi
E
Compressori ermetici
N° compressori Potenza frigorifera (kW) (*)
1 14
1 17
1 21
1 26
(*) Il valore di potenza utilizzato per identificare il modello è
approssimativo, per il valore esatto identificare la macchina e
consultare gli allegati (A1 Dati tecnici).
T
Unità con pompa ed accumulo
H
Unità con pompa ad alta prevalenza ed accumulo
I.2 IDENTIFICAZIONE DELLA MACCHINA
Le unità sono provviste di una targa matricola posta sul fianco laterale
destro, da essa si possono trarre i dati identificativi della macchina (Fig.
1).
I.3 CONDIZIONI DI UTILIZZO PREVISTE
Le unità TCCE sono refrigeratori d’acqua monoblocco con
condensazione ad aria; le unità TCCE T e H sono refrigeratori d’acqua
monoblocco con condensazione ad aria completi di accumulo e pompa.
Le unità THCE sono pompe di calore monoblocco con
evaporazione/condensazione ad aria; le unità THCE T e H sono pompe
di calore monoblocco con evaporazione/condensazione ad aria,
completi di accumulo e pompa. Entrambe le gamme sono dotate di
ventilatori centrifughi.
Il loro utilizzo è previsto in impianti di condizionamento o di processo
industriale, dove sia necessario disporre di acqua refrigerata (TCCE) o
acqua refrigerata e riscaldata (THCE), non per uso alimentare.
PERICOLO!
L’installazione della macchina è prevista all’interno.
Segregare l’unità in caso d’installazione in luoghi
accessibili a persone di età inferiore ai 14 anni.
IMPORTANTE!
Il corretto funzionamento dell’unità è subordinato
alla scrupolosa osservanza delle istruzioni d’uso, al
rispetto degli spazi tecnici nell’installazione e dei
limiti di impiego riportati nel presente manuale.
IMPORTANTE
Un’installazione che non soddisfi gli spazi tecnici
consigliati causerà un cattivo funzionamento
dell’unità con un aumento della potenza assorbita e
una riduzione sensibile della potenza frigorifera
(termica) resa.
PERICOLO!
La macchina è stata progettata e costruita solo ed
esclusivamente per funzionare come refrigeratore
d’acqua con condensazione ad aria o pompa di
calore con evaporazione ad aria; ogni altro uso
diverso da questo è espressamente VIETATO.
E’ vietata l’installazione della macchina in ambiente
esplosivo.
I.4 LIMITI DI FUNZIONAMENTO
I.4.1.1 Limiti di funzionamento R407C
Ciclo di raffreddamento
Temperatura aria ingresso scambiatore lato aria B.S.:
20°C ÷ 42°C per TCCE - THCE 114-126;
con temperatura acqua in uscita a 7°C.
Temperatura acqua in uscita: 4°C÷15°C.
In nessun caso l’unità deve funzionare normalmente con temperatura
dell’acqua in uscita superiore a 18°C.
T (°C)=temperatura aria esterna B.S.
t (°C)=temperatura acqua prodotta
Salto termico sull'evaporatore: ∆t = 3÷8°C.
Funzionamento con controllo di condensazione (KFI)
Funzionamento standard R407C
• Minima pressione acqua = 0,5bar
• Massima pressione acqua = 3bar
Ciclo di riscaldamento (per THCE)
Temperatura aria ingresso scambiatore lato aria B.U. -5°C ÷ 20°C.
Temperatura acqua in uscita: 30°C÷53°C (48+∆t 5).
T (°C)=temperatura aria esterna B.U.
t (°C)=temperatura acqua prodotta
Massima temperatura acqua ingresso 48°C
Salto termico sul condensatore: ∆t=3÷8°C
Funzionamento con controllo di condensazione (KFI)
Funzionamento standard R407C
• Minima pressione acqua = 0,5bar
• Massima pressione acqua = 3bar
Fig. 1
