ALLEGATI
84

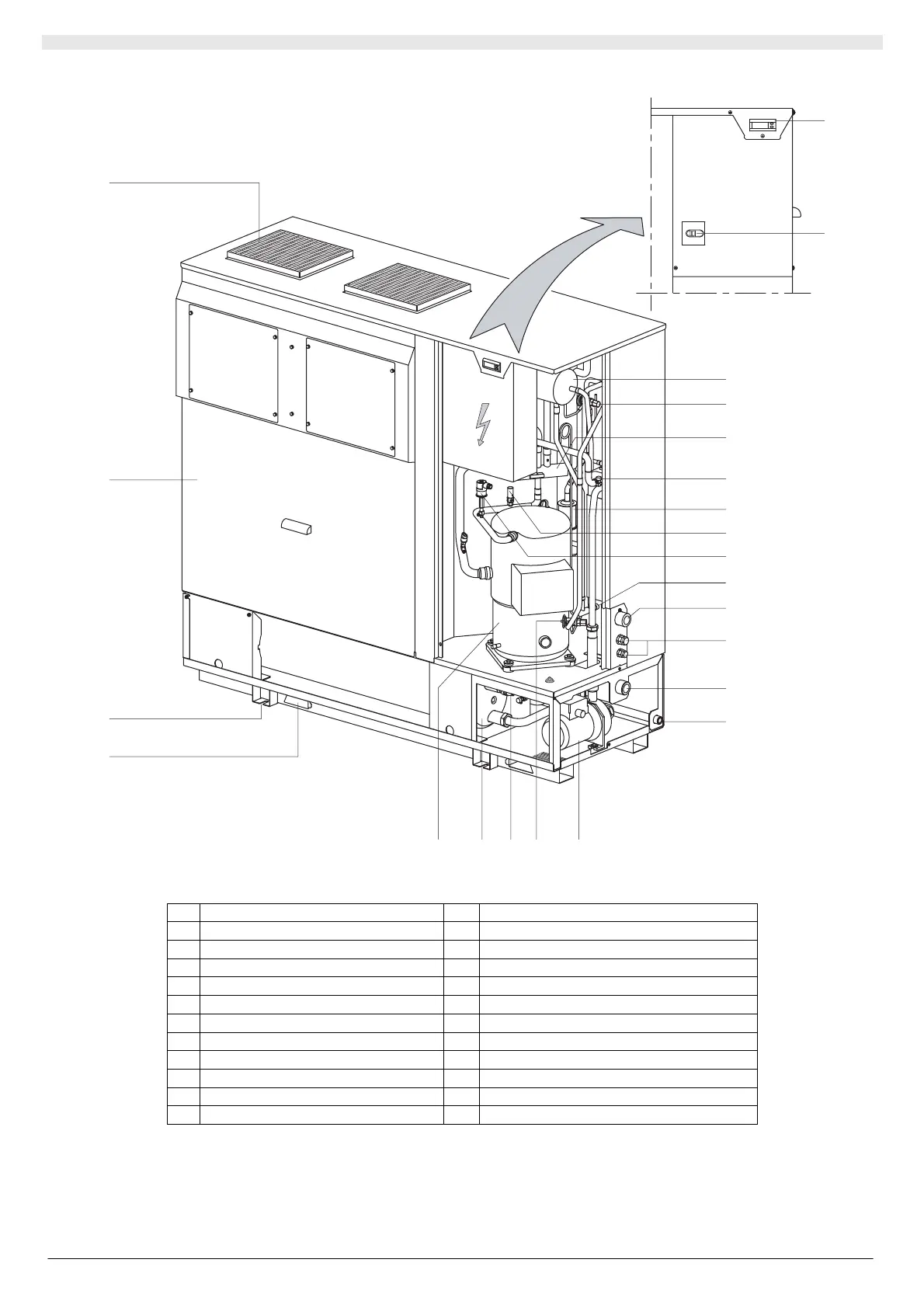

A1 IDENTIFICAZIONE DELLE PARTI (TIPICA PER THCE)
1
2
3
4
5
6
7
8
9
11
12
13
14
15
1617
18
19
20
21
23
22
10
Legenda:
1 Tastiera di comando 13 Entrata acqua
2 Interruttore generale 14 Scarico
3 Ricevitore di liquido 15 Pompa di circolazione
4 Valvola termostatica invernale 16 Valvola termostatica estiva
5 Valvola 4 vie 17 Valvola di sicurezza
6 Rubinetto di sfiato dell’aria 18 Serbatoio
7 Filtro de-idratatore 19 Compressore Scroll
8 Valvola di sfogo 20 Asole per il passaggio cinghie di sollevamento
9 Pressostato di sicurezza 21 Asole per il fissaggio a terra dell’unità
10 Scarico acqua 22 Pannello di ispezione
11 Uscita acqua 23 Bocche di mandata dei ventilatori
12 Entrata cavi di alimentazione e controllo
