ABSCHNITT I: BENUTZER
55

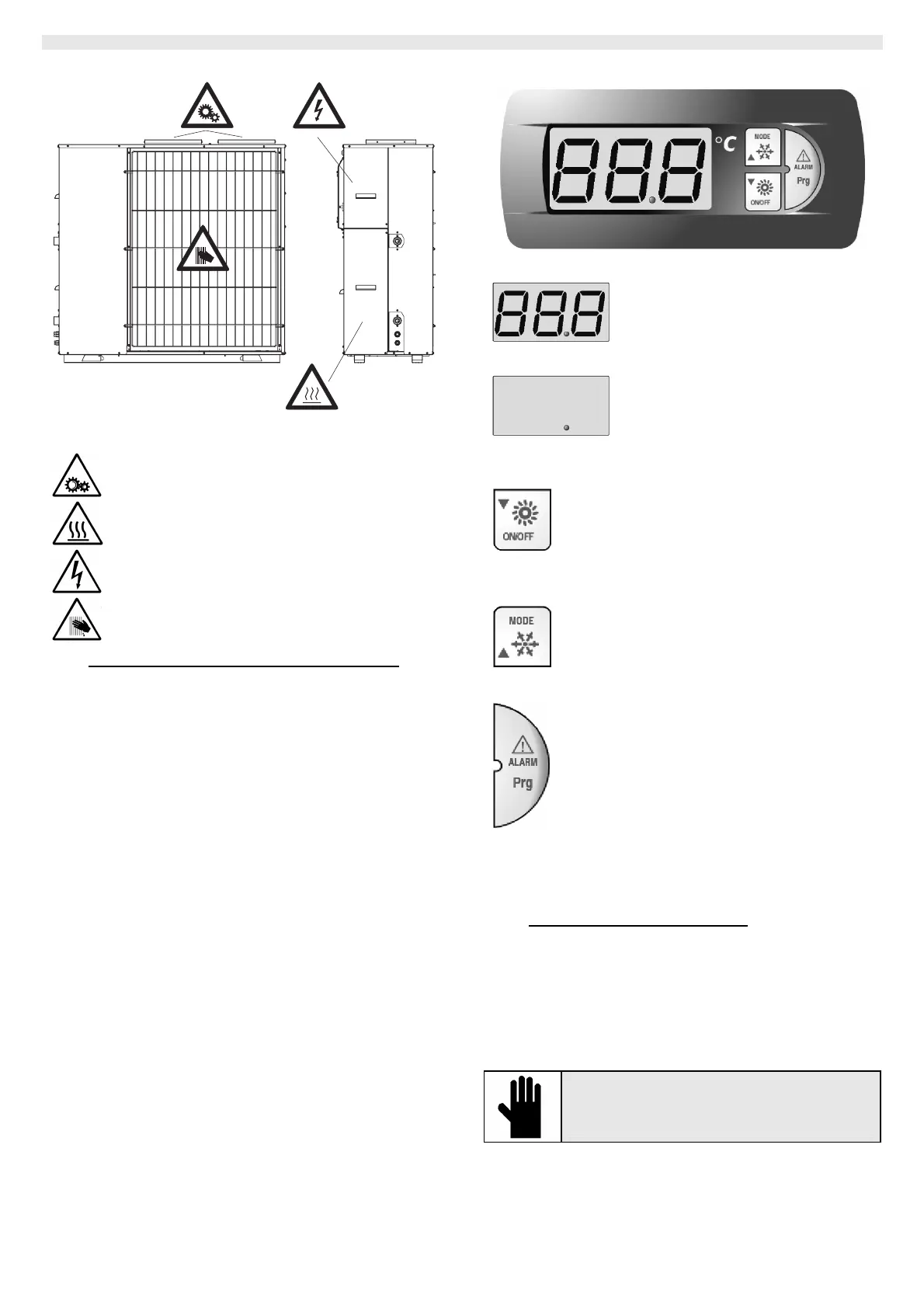

Abb. 2
Warnt vor sich bewegenden Maschinenteilen
(Keilriemen, Ventilatoren)
Warnt vor heißen Oberflächen (Kältekreislauf,
Verdichterköpfe)
Warnt vor Bauteilen, die unter Spannung stehen
Warnt vor scharfen Kanten an den Lamellen der
Register
I.7 BESCHREIBUNG DER BEDIENELEMENTE
Die Bedienelemente bestehen aus dem Hauptschalter, dem
automatischen Schutzschalter und der Benutzerschnittstelle auf der
Maschine.
I.7.1 HAUPTSCHALTER
Netztrennschalter zur manuellen Unterbrechung der Stromversorgung
des Typs “b” (Normenbezug EN 60204-1§5.3.2).
I.7.2 AUTOMATISCHERSCHUTZSCHALTER
• Automatischer Schutzschalter des Verdichters
Dieser Schalter erlaubt das Ein-/Ausschalten des
Leistungsstromkreises des Verdichters.
• Sicherungen
Sicherung zum Schutz der Ventilatoren;
Sicherung für den Vollschutz des Kompressors (121-126).
I.7.3 BEDIENTASTATUR AUF DER MASCHINE
Abb. 3
Display:
Sichtanzeige aller Parameterwerte (Beisp.
Wasseraustrittstemperatur, usw.) und die
Codes eventuell ausgelöster Alarme.
LED Betriebsanzeige:
zeigt bei abgeschalteter Maschine an, dass
die Einheit unter Spannung steht. Falls sie bei
eingeschalteter Maschine blinkt, steht der
Verdichter wegen der
Sicherheitsverzögerungen still. Die LED-
Anzeige wird auch als Dezimaltrennung bei
den Temperaturangaben benutzt.
LED Winter - Taste ON/OFF, DOWN:
Ist die orangefarbene LED-Anzeige eingeschaltet,
arbeitet die Einheit im Heizzyklus. Falls sie blinkt, ist die
Zeitschaltung der Abtauung aktiviert. Die Taste
ermöglicht die Ein- und Ausschaltung der Einheit und
das Scrollen der Parameterliste, der gezeigten Werte
und eventuell ausgelöster Alarme nach unten.
LED Sommer- Taste MODE, UP:
Ist die grüne LED-Anzeige eingeschaltet, arbeitet die
Einheit im Kältezyklus. Falls die eingeschaltete LED-
Anzeige Winter blinkt, ist eine Abtauung aktiviert. Mit
der Taste wird die Betriebsart der Einheit (Sommer-
oder Winterzyklus) gewählt und die Parameterliste, die
gezeigten Werte und eventuell ausgelöste Alarme
werden nach oben gescrollt.
LED Alarm - Taste ALARM, PRG:
Die eingeschaltete, rote LED-Anzeige bedeutet
mindestens einen ausgelösten Alarm in der Maschine.
Mit dieser Taste werden die Maschine programmiert, die
ausgelösten Alarmcodes gezeigt und rückgesetzt.
Durch die auf der Maschine installierte Tastatur mit Display (Abb. 5)
kann man auf die Parameter in drei Bereichen zurückgreifen: Benutzer,
Kundendienst und Hersteller. Die Bereiche des Kundendienstes und
des Herstellers sind passwortgeschützt.
I.8 GEBRAUCHSANWEISUNGEN
Mit Hilfe der Schalter und der Tastatur kann der Benutzer folgende
Eingriffe vornehmen:
• Stromversorgung der Einheit;
• Maschinenstart;
• Umschalten/Auswahl der Betriebsart;
• Einstellung der Sollwerte für Sommer- und Winterbetrieb;
• Display-Anzeigen der Alarmmeldungen;
• Abschalten der Einheit;
• Trennen des Geräts vom Stromnetz.
WICHTIG!
Alle sonstigen Arbeiten sind ausschließlich den von
RHOSS
S.p.A. autorisierten Fachkräften
vorbehalten.
