SEZIONE II: INSTALLAZIONE E MANUTENZIONE
13
II.3 TRASPORTO – MOVIMENTAZIONE
IMMAGAZZINAMENTO
PERICOLO!
Gli interventi di trasporto e movimentazione vanno
eseguiti da personale specializzato e addestrato a
tali operazioni.
SALVAGUARDIA AMBIENTALE
Smaltire i materiali dell’imballo in conformità alla
legislazione nazionale o locale vigente nel Vostro
paese. Non lasciare gli imballi a portata dei
bambini.
IMPORTANTE!
Porre attenzione affinché la macchina non subisca
urti accidentali.
II.3.1 IMBALLAGGIO, COMPONENTI
PERICOLO!
NON APRIRE O MANOMETTERE L’IMBALLO FINO
AL PUNTO DI INSTALLAZIONE.
Gli interventi di movimentazione e sollevamento
vanno eseguiti da personale specializzato e
addestrato a tali operazioni.
Portare la macchina con imballo integro fino al luogo d’installazione con
carrello elevatore a forche o transpallet, ponendo attenzione alla
posizione del baricentro non centrato (posizione del simbolo indicativa
ed approssimata, verificare sempre la stabilità).
Le unità sono fornite all’interno di un imballo di cartone, posizionate
sopra un pallet di legno, fissate con 4 viti e regettate.
I componenti a corredo dell’unità sono:
• istruzioni per l’uso;
• schema elettrico;
• elenco centri di assistenza autorizzati;
• documenti di garanzia;
• certificati delle valvole di sicurezza
• manuali d’uso e manutenzione delle valvole di sicurezza, dei
ventilatori e delle pompe o dei circolatori.
II.4 INDICAZIONI PER LA MOVIMENTAZIONE
PERICOLO!
La posizione del baricentro non centrato potrebbe
dar luogo a movimenti repentini e pericolosi. La
movimentazione dell’unità deve essere eseguita
con cura onde evitare danni alla struttura esterna e
alle parti meccaniche ed elettriche interne.
Assicurarsi inoltre che non vi siano ostacoli o
persone lungo il tragitto, onde evitare pericoli di
urti, schiacciamento o ribaltamento del mezzo di
sollevamento.
TCCE – THCE 114÷126
XY
Y X
G
G
G
G
TCCE – THCE 114÷126 T-H

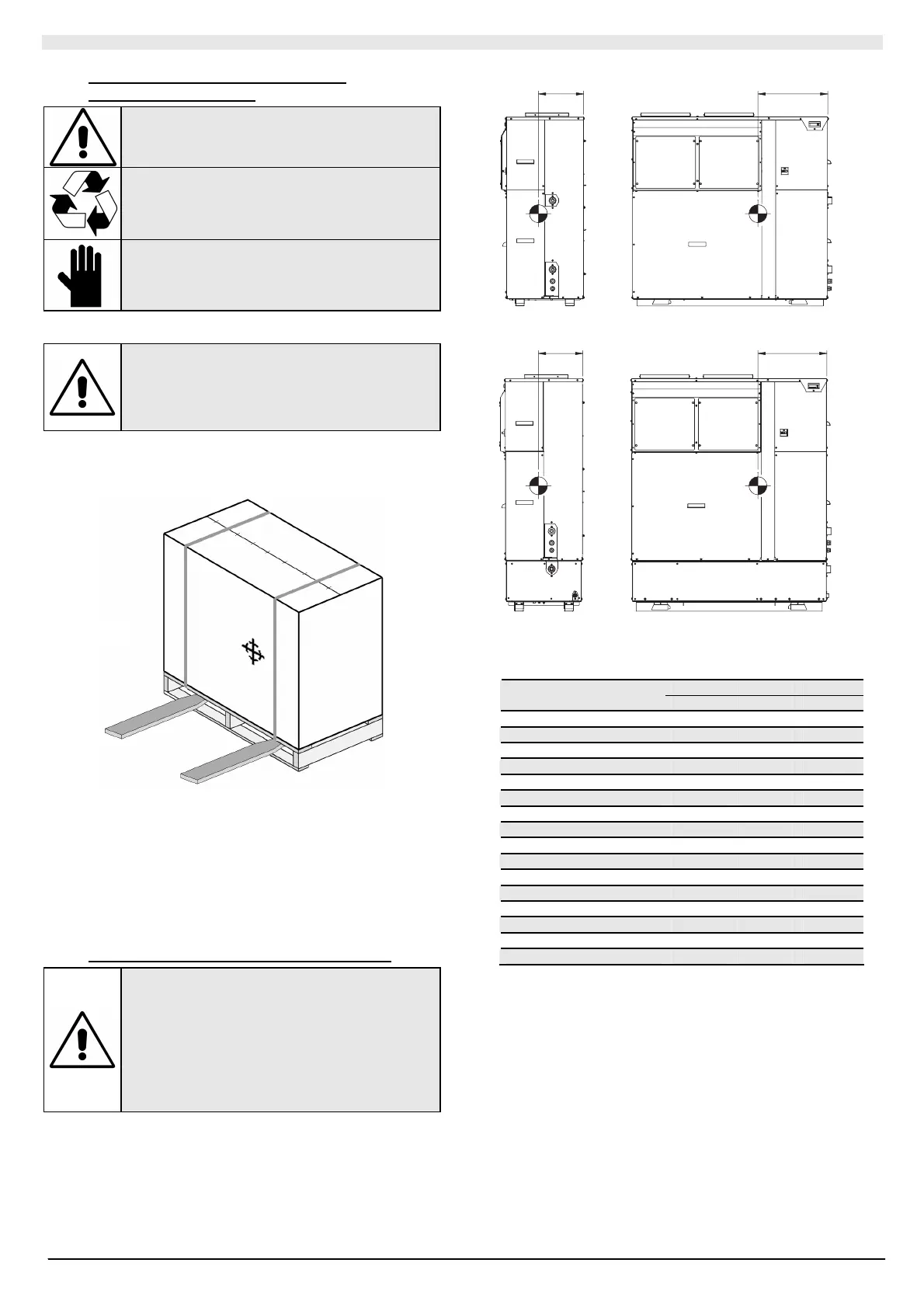

Fig.5
Posizione del baricentro indicativa ed approssimata.
X Y Peso (*)
MODELLO
(cm) (cm) kg
TCCE 14 56,5 28,0 260
TCCE 17 55,0 26,5 280
TCCE 21 65,0 31,2 350
TCCE 26 65,0 31,0 370
THCE 14 56,5 28,0 280
THCE 17 55,0 26,5 290
THCE 21 65,0 34,2 370
THCE 26 65,0 34,0 380
TCCE 14 T-H 62,0 25,6 350
TCCE 17 T-H 61,0 27,1 370
TCCE 21 T 73,5 32,0 440
TCCE 26 T 73,0 32,2 470
THCE 14 T-H 57,0 27,1 360
THCE 17 T-H 62,0 26,6 380
THCE 21 T 73,0 34,0 450
THCE 26 T 72,5 34,2 480
(*) Peso dell’unità imballata con accumulo vuoto.
Il sollevamento a macchina sballata va eseguito esclusivamente per
togliere il pallet e/o collocare la macchina a terra, svitare prima le 4 viti
di fissaggio. Tutte le operazioni di movimentazione devono essere
eseguite con la massima attenzione e cura. Non utilizzare
assolutamente questo metodo per sollevamenti o spostamenti diversi
da quelli descritti.
Fig. 4
