REGULACIÓN CABEZAL DE COMBUSTIÓN
(F)
(E)
N° de posición
Caudal gasóleo en 2ª llama kg/h
(D)
(B)
D458
D590
D460
D461
D462
D463
6
Ejemplo - RL 38
Potencia caldera = 270 kW - rendimiento 90 %
Potencia en quemador =
270 : 0,9 = 300 kW
300 : 2 = 150 kW por boquilla
es decir, se necesitan do
s boquillas iguales de
60º y 12 bar de presión:
1° = 3,00 GPH - 2° = 3,00 GPH,
o bien dos boquillas diferentes:
1° = 2,50 GPH - 2° = 3,50 GPH,
o:
1° = 3,50 GPH - 2° = 2,50 GPH.

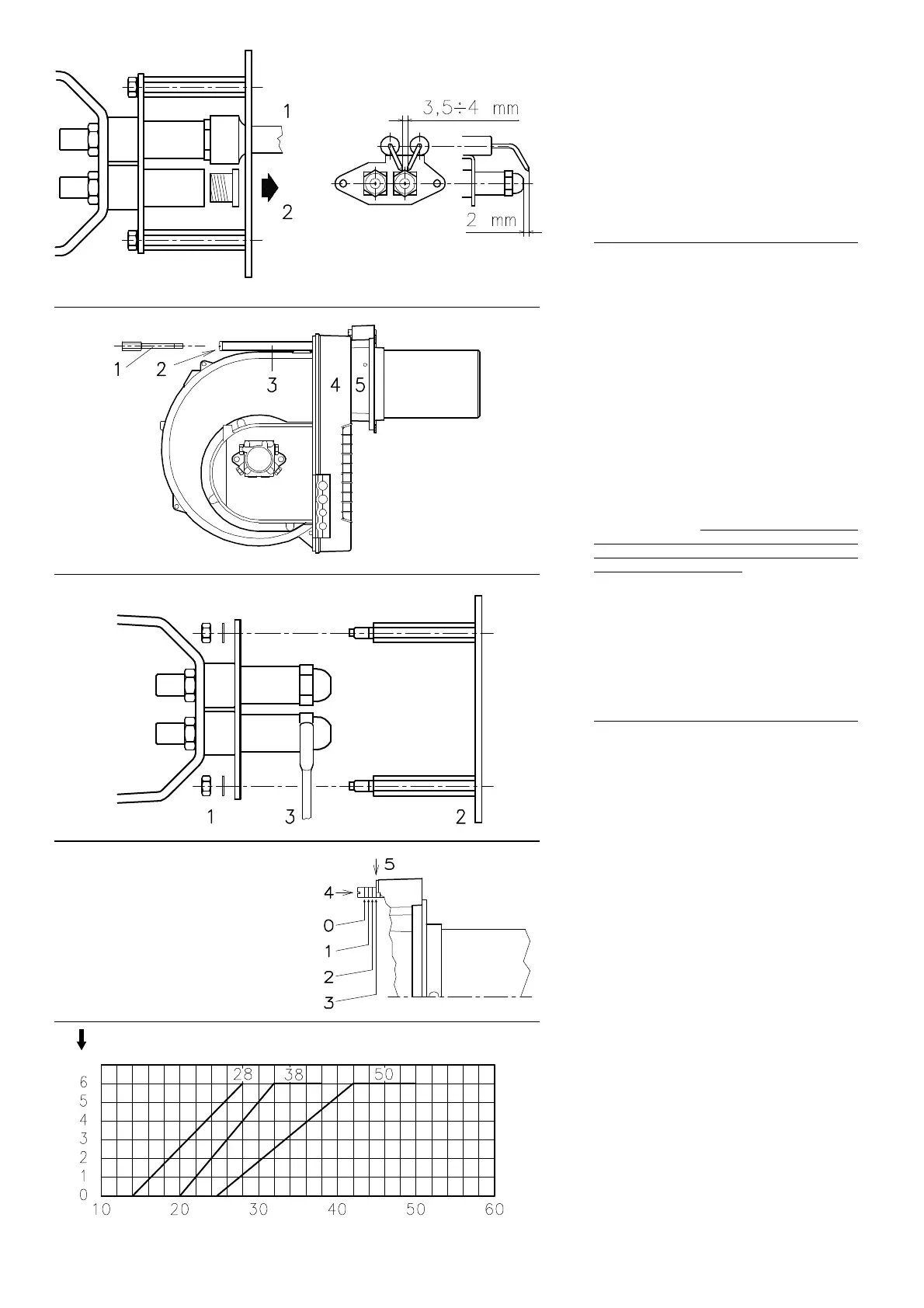

MONTAJE DE LAS BOQUILLAS
En este punto de la instalación, el quemador
está todavía separado del tubo de llama; es, por
tanto, posible montar la boquilla con la llave de
tubo 1)(A) (de 16 mm) después de haber reti-
rado los tapones de plástico 2)(A), pasando por
la
abertura central del disco estabilizador de
llama. No utilizar productos de estanqueidad,
como juntas, cinta o silicona. Tener cuidado en
no dañar o rayar el asiento de estanqueidad de
la boquilla. El apriete de la boquilla debe ser
fuerte, pero sin llegar al par máximo que per-
mita la llave.
La boquilla para la 1ª llama de funcionamiento
es
la que se halla debajo de los electrodos de
encendido, Fig. (B).
Comprobar que los electrodos estén posiciona-
dos como se indica en la Fig. (B).
Por último, volver a montar el quemador 4)(C)
sobre
las guías 3),
desplazándolo hasta la brida
5), manteniéndolo ligeramente levantado para
evitar que el disco estabilizador de llama tro-
piece con el tubo de llama.
Apretar los tornillos 2) de las guías 3) y lo torni-
llo 1) que fija el quemador a la brida.
Si fuese necesario sustituir una boquilla con el
quemado
r ya instalado en la caldera, proceder
del modo siguiente:
- Desplazar el quemador sobre las guías, tal
como mue
stra la Fig. (B)p.5.
- Sacar las tuercas 1)(D) y el disco 2)
- Sustituir la(s) boquilla(s) con la llave 3)(D).
REGULACIÓN DEL CABEZAL DE COMBUS-
TIÓN
La regulación del cabezal de combustión
depend
e únicamente del caudal de combustible
del quemador en 2ª llama, es decir, de la suma
de los caudales de las dos boquillas selecciona-
das a pág. 6.
Girar el tornillo 4)(E) hasta que coincida el
númer
o de posición indicado en el gráfico (G)
con el plano anterior de la brida 5)(E).
Ejemplo:
RL 38 con dos boquillas de 3,00 GPH y presión
de 12 b
ar en la bomba.
En la Tabla (D)pag. 5 hallar el caudal de las dos
boquillas de 3,00 GPH:
12,7 + 12,7 = 25,4 kg/h.
El gráfico (F) indica que para un caudal de 25,4
kg/h
el quemador RL 38 necesita una regula-
ción del cabezal de combustión en la posición 3
apr
oximadamente, tal como muestra la fig. (E).
