Riello 3473280 - Instalação Eléctrica

RL 28 monofásico
(A)
LIGAÇÃO ELÉCTRICA DE FÁBRICA
RL 38 monofásico
(B)
RL 38 - RL 50 trifásico
(C)
20083053
20083051
20083052
380V
460V
208V
230V
MOTOR CONNECTION
RL 38 - RL 50 trifásico
D3149
8

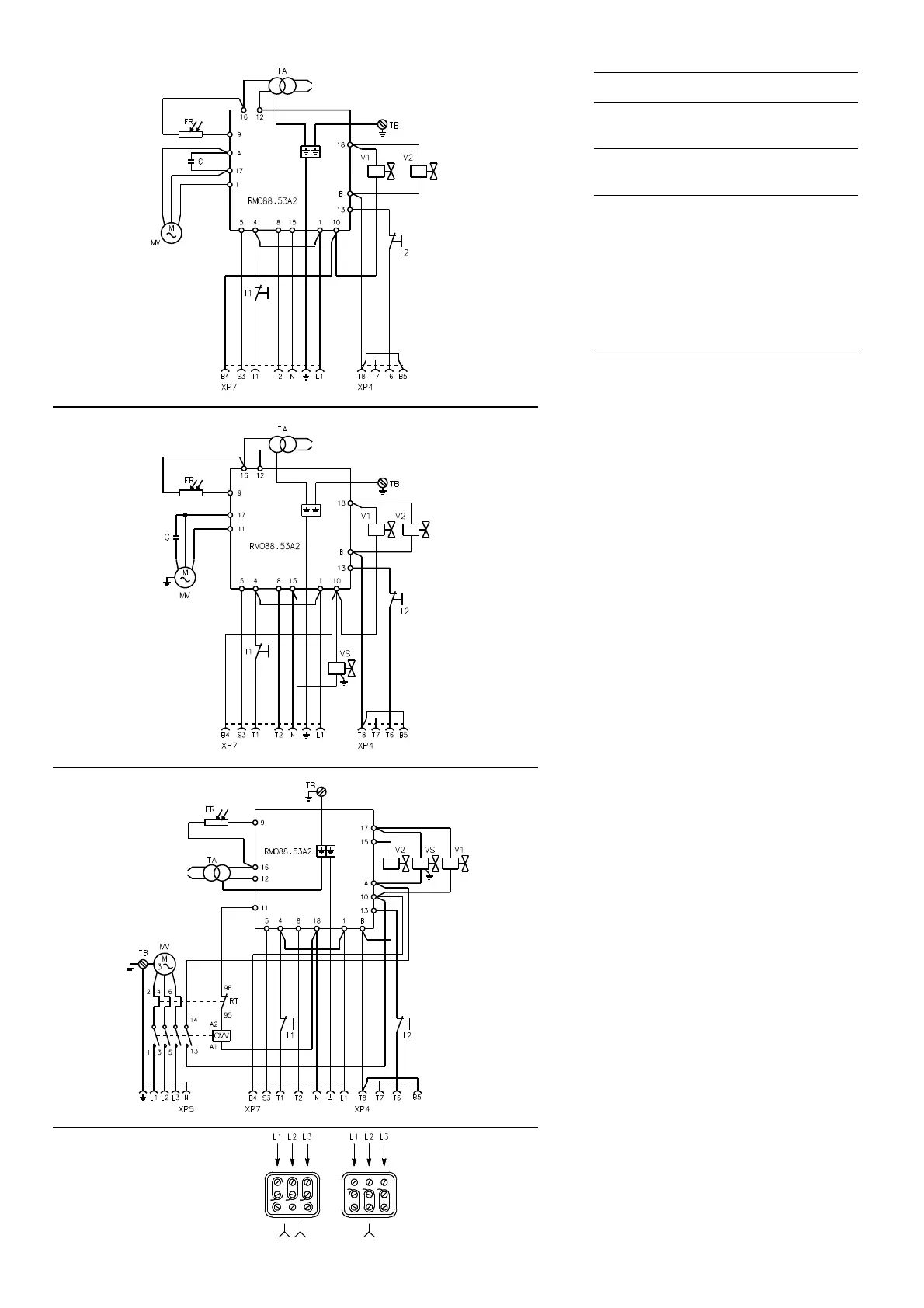

INSTALAÇÃO ELÉCTRICA
INSTALAÇÃO ELÉCTRICA de fábrica
ESQUEMA (A)
Queimador RL 28 (monofásico)
ESQUEMA (B)
Queimador RL 38 (monofásico)
ESQUEMA (C)
Queimador RL 38 - 50 (trifásico)
• Os
modelos RL 38 trifásicos e RL 50, saem de
fábrica previstos para uma corrente eléctrica a
380-460 V.
• Se
a alimentação for de 208-230 V, alterar a
ligação do motor de estrela
(Y)
a estrela
dupla
(YY)
, ver Fig. (D) e a regulação do relé
térmico.
Legenda esquema (A) - (B) - (C)
C - Condensador
CMV - Contactor motor
FR - Fotorresistência
I1 -
Interruptor: arranque/paragem
queimador
I2 - Interruptor: 1ª - 2ªchama
MV - Motor ventilador
RMO88.53A2 - Caixa de controlo
RT - Relé térmico
TA - Transformador de acendimento
TB - Ligação terra do queimador
V1 - Electroválvula 1ª chama
V2 - Electroválvula 2ª chama
VS - Electroválvula de segurança
XP4 - Tomada de 4 pólos
XP5 - Tomada de 5 pólos
XP7 - Tomada de 7 pólos
NOTA
Caso seja necessário ter o dispositivo de
rea
rme à distância, ligar um botão (NA) entre o
borne 3 e o Neutro da caixa de controlo (bornes
15, 16, 17 e 18).
