Apagado Amarelo Verde Vermelho
Para ulteriores informações ver pág. 14.
*
D480
D3280
D3281
LED
RMO
*
LED
RMO
*
12

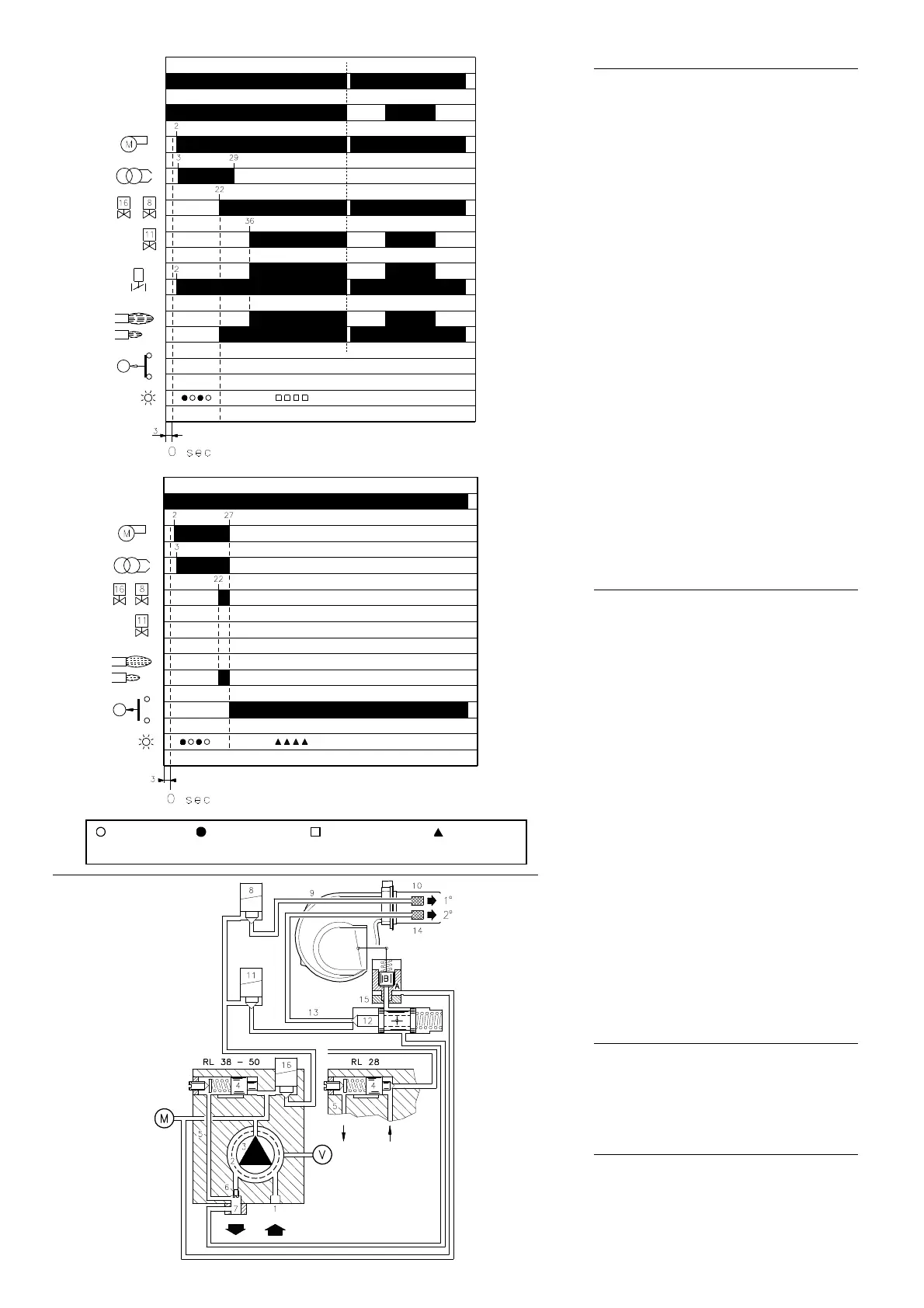

FUNCIONAMENTO DO QUEIMADOR
ARRANQUE DO QUEIMADOR (A) - (B)
Fases do arranque com os tempos progressivos
em segundos:
• Fecha-se o termostato TL.
Passados cerca de 3s:
• 0
s : Inicia o programa da caixa de controle.
• 2
s : Entra em funcionamento o motor ventila-
dor.
• 3
s : Gera-se faísca no eléctrodo de acendi-
mento.
A bomba 3) aspira o combustível do depósito
a
través do tubo 1) e do filtro 2) e bombeia-o à
pressão. O pistão 4) desloca- -se e o com-
bustível regressa ao depósito através dos
t
ubos 5) e 7). O parafuso 6) fecha o by-pass
para a aspiração e as electroválvulas 8), 11) e
16), desactivadas, fecham a passagem para
as boquilhas.
O hidráulico do ar 15), pistão A, abre o registo
d
e ar e faz a pré-ventilação com o caudal de
ar da 1ª chama.
• 2
2 s : Abrem-se as electroválvulas 16) e 8); o
combustível passa pelo tubo 9) e filtro 10),
saindo pulverizado pela boquilha e, ao entrar
em contacto com a faísca, acende-se a 1ª
chama.
• 29
s: Apaga-se o transformador de acendi-
mento.
• 36
s: Se o termostato TR está fechado ou foi
substituído por uma ponte, abre-se a electro-
válvula 11) de 2a chama, o combustível entra
n
o dispositivo 12) e levanta o relativo pistão
que abre duas vias: uma para o tubo 13), o fil-
tro 14) e a boquilha de 2ª chama; e a outra
p
ara o hidráulico do ar 15), pistão B, que abre
o registo de ar do ventilador na 2ª chama.
Finaliza o ciclo de arranque.
FUNCIONAMENTO A REGIME
Instalação com termostato TR
Finalizado o ciclo de arranque, o comando da
electr
oválvula de 2ª chama passa ao termostato
TR, que controla a pressão ou a temperatura na
caldeira.
• Quando a temperatura ou a pressão aumenta
a
té à abertura do termostato TR, a electrovál-
vula 11) fecha- -se e o queimador passa de 2ª
a
1ª chama.
• Quando a temperatura ou a pressão diminui
a
té ao fecho do termostato TR, a electrovál-
vula 11) abre-se e o queimador passa de 1ª a
2
ª chama; e assim sucessivamente.
• A paragem do queimador produz-se quando
a
s necessidades de calor são menores que as
geradas pelo queimador na 1ª chama. O ter-
mostato TL abre-se, as electroválvulas 8) e
1
6) fecham-se, e a chama apaga-se repenti-
namente. O registo de ar do ventilador fecha-
se por
completo.
Instalação sem termostato TR, substituído
po
r uma ponte
O arranque do queimador é feito como o indi-
cado anteriormente. Posteriormente, se a tem-
peratura ou a pressão aumenta até à abertura
do
termostato TL, o queimador apaga-se (seg-
mento A-A do gráfico).
No momento em que a electroválvula 11), o pis-
tão 12) fecha a via para a boquilha 2° e o com-
bustível existente no hidráulico do ar 15), pistão
B, é descarreg
ado na conduta de retorno 7).
FALTA DE ACENDIMENTO
Se o queimador não se acende, produz-se o
bloqueio do mesmo num tempo máximo de 5
segundos desde a abertura da electroválvula da
1ª chama e aos 25 ÷ 28 segundos depois do
fecho do termostato TL. O piloto da caixa de
controlo acende-se.
APAGAR DA CHAMA DURANTE O FUNCIO-
NAMENTO
Se a chama se apaga durante o funcionamento
do
queimador, este bloqueia-se em 1 segundo e
faz uma tentativa para entrar em funciona-
mento, repetindo o ciclo de arranque.
