(A)
(B)
RL 28
RL 38
RL 50
D453
D454
Sobrepresão câm. combustión
mbar
Sobrepresão câm. combustión
mbar
Sobrepresão câm. combustión
mbar
Comprimento câm. combustión
m
4

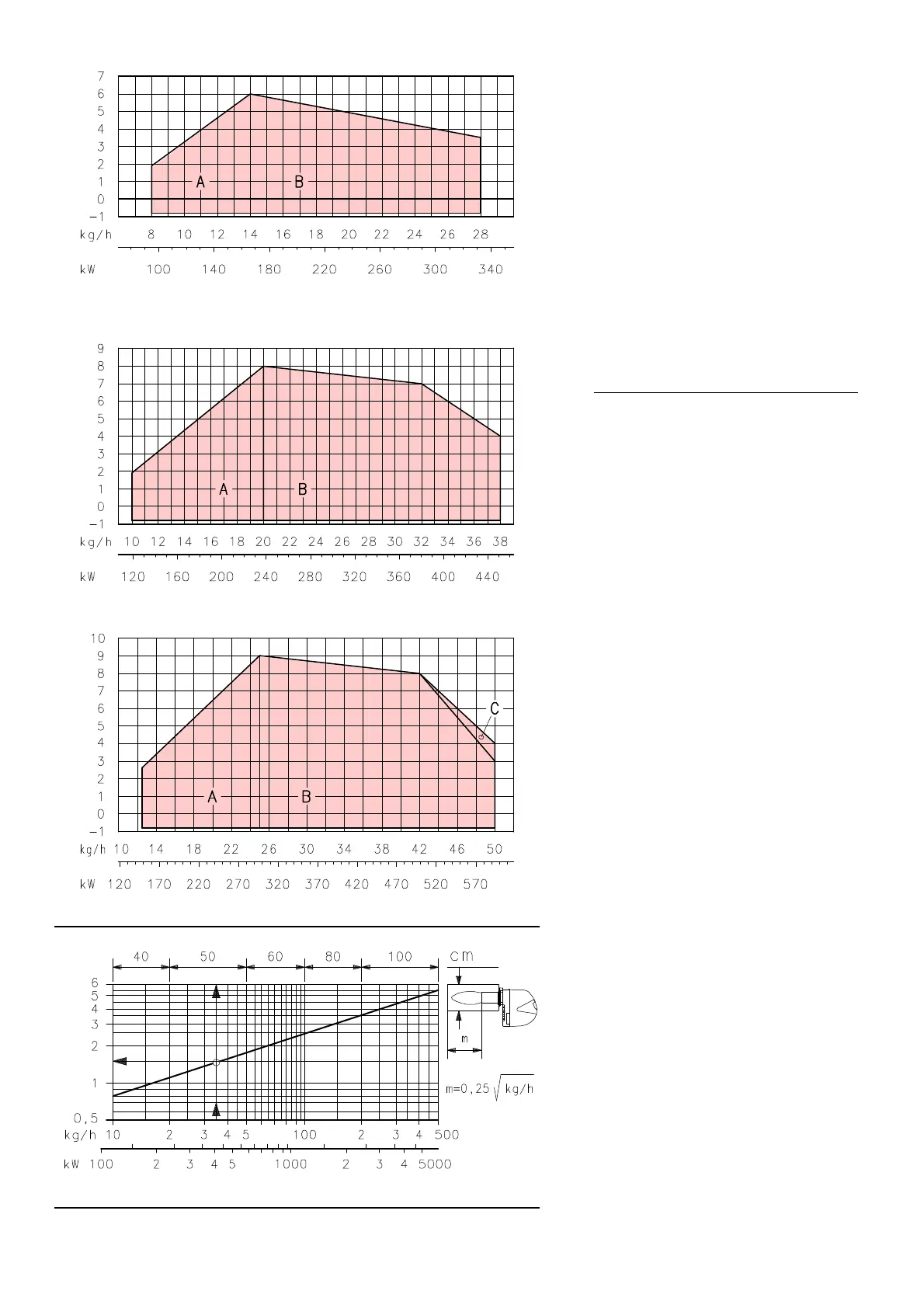

GRÁFICOS CAUDAL, POTÊNCIA-SOBRE-
PRESSÃO (A)
Estes queimadores RL 28-38-50 odem funcio-
nar de duas formas: mono-chama e bi-chama.
O C
AUDAL na 1ª chama deve ser seleccio-
nado dentro da zona A do gráfico indicado na
marg
em.
O C
AUDAL na 2ª chama deve ser seleccio-
nado dentro da zona B (e C para RL 50). Esta
zona
proporciona o caudal máximo do queima-
dor em função da pressão que existe na câmara
de combustão.
Para poder utilizar também a zona C (RL 50) é
pre
ciso efectuar a pré-taragem do cabeçal de
combustão conforme explicado na página 5.
Atenção:
Estes gráficos foram determinados conside-
rando uma temperatura ambiente de 20ºC e
uma
pressão barométrica de 1000 mbar (aprox.
100 metros acima do nível do mar) e com o
cabeçal de combustão regulado como está indi-
cado na página 6.
CALDEIRA DE ENSAIO (B)
Os gráficos obtiveram-se a partir de caldeiras
de ensaio especiais, conforme o método indi-
cado na norma EN 267.
Na figura (B) é indicado o diâmetro e o compri-
mento da câmara de combustão da caldeira de
ensaio
.
Exemplo: Caudal 35 kg/hor
a:
diâmetro = 50 cm; comprimento = 1,5 m.
Se o queimador é instalado numa caldeira
comercial
com uma câmara de combustão
muito mais pequena, deve ser feito um ensaio
antes.
