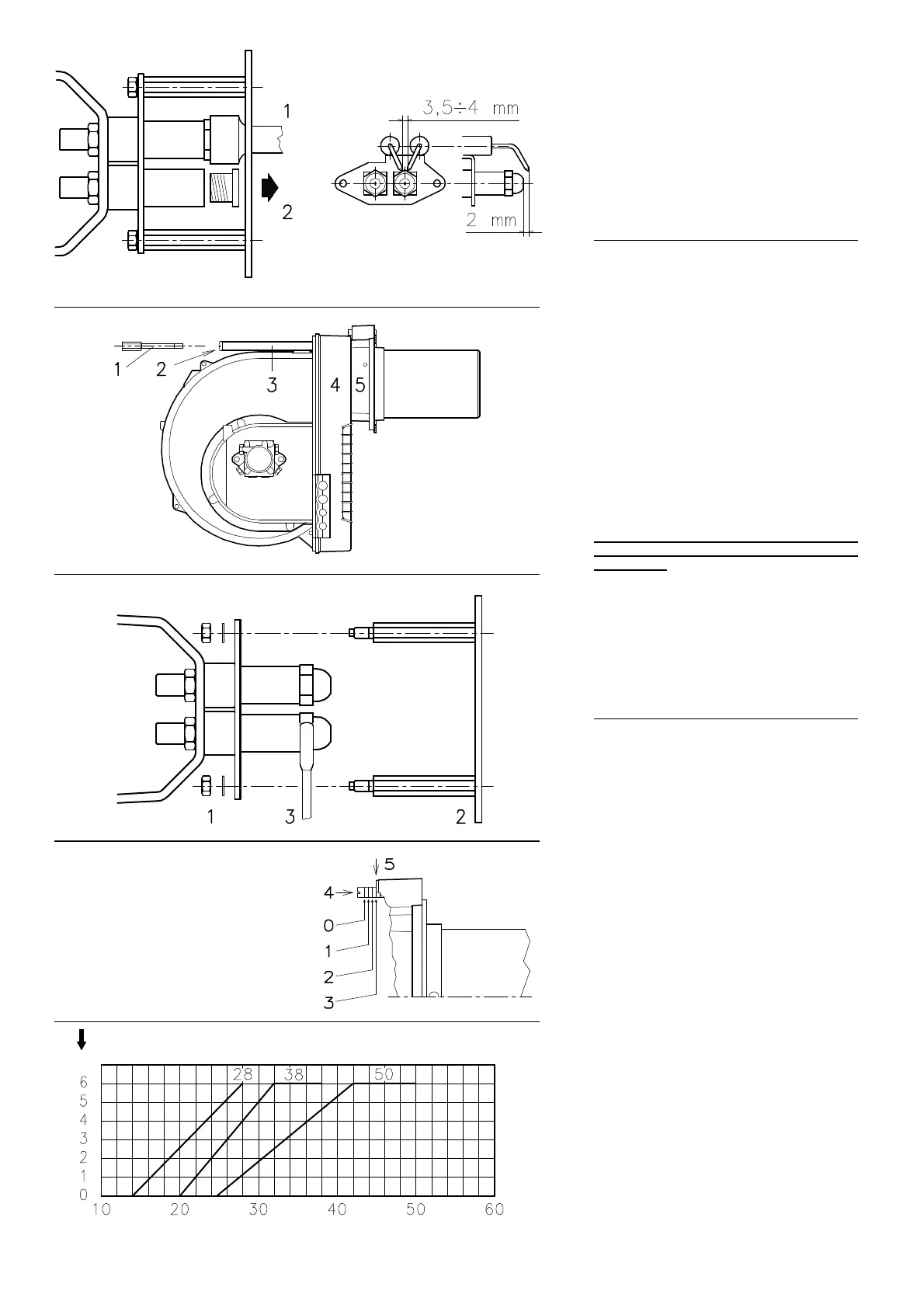

REGULAÇÃO CABEÇAL DE COMBUSTÃO
(F)
(E)
Nº de posição
Caudal gasóleo na 2ª chama kg/h
(D)
(B)
D458
D590
D460
D461
D462
D463
6
Exemplo - RL 38
Potência caldeira = 270 kW - rendimento 90 %
Potência no queimador =
270 : 0,9 = 300 kW
300 : 2 = 150 kW por boquilha
isto é, são necessárias
duas boquilhas iguais de
60º e 12 bar de pressão:
1° = 3,00 GPH - 2° = 3,00 GPH,
ou então duas boquilhas diferentes:
1° = 2,50 GPH - 2° = 3,50 GPH,
ou:
1° = 3,50 GPH - 2° = 2,50 GPH.
MONTAGEM DAS BOQUILHAS
Neste ponto da instalação, o queimador está
ainda separado do tubo de fogo; é, portanto,
possível montar a boquilha com a chave de
tubo 1)(A) (de 16 mm) depois de se terem reti-
rado os tampões de plástico 2)(A), passando
pela
abertura central do disco estabilizador de
chama. Não utilizar produtos estanques tais
como juntas, fitas adesivas ou silicone. Ter o
cuidado de não danificar ou riscar o assento de
estanquecidade da boquilha. O aperto da boqui-
lha deve ser forte, mas sem chegar ao par
máximo q
ue a chave permite.
A boquilha para a 1ª chama de funcionamento é
a
que se encontra por baixo dos eléctrodos de
acendimento, Fig. (B).
Verificar que os eléctrodo
s estão posicionados
como se indica na Fig. (B).
Por último, voltar a montar o queimador 4)(C)
sobre
as guias 3), deslocando-o até à flange 5),
mantendo-o ligeiramente levantado para evitar
que o disco estabilizador de chama tropece no
tubo de fogo.
Apertar os parafusos 2) das guias 3) e o para-
fuso 1) que fixa o queimador à flange.
Caso seja necessário substituir uma das boqui-
lhas com o queimador já instalado na caldeira,
pro
ceder da seguinte forma:
- Deslocar o queimador sobre as guias, tal
como indica a
Fig. (B)p.5.
- Tirar as porcas 1)(D) e o disco 2)
- Substituir a(s) boquilha(s) com a chave 3)(D).
REGULAÇÃO DO CABEÇAL DE COMBU-
STÃO
A regulação do cabeçal de combustão depende
unicame
nte do caudal do combustível do quei-
mador na 2ª chama, isto é, da soma dos cau-
dais das duas boquilhas
seleccionadas na pág.
6.
Rodar o parafuso 4)(E) até que o número de
posição
indicado no gráfico (F) coincida com o
plano anterior da flange 5)(E).
Exemplo:
RL 38 com duas boquilhas de 3,.00 GPH e
pre
ssão de 12 bar na bomba.
Na Tabela (D)pag. 5 calcular o caudal das duas
boquilhas de
3,00 GPH:
12,7 + 12,7 = 25,4 kg/h.
O gráfico (F) indica que o queimador RL 38 para
um
caudal de 25,4 kg/h, necessita uma regula-
ção do cabeçal de combustão na posição 3
apr
oximadamente, tal como indica a fig. (E).
