LIGAÇÃO ELÉCTRICA
RL 38 trifásico - RL 50 REGULAÇÃO DO RELÉ TÉRMICO
RL 28 - RL 38 monofásico
(C)
LIGAÇÃO ELÉCTRICA
RL 38 trifásico - RL 50
D3277
LIGAÇÃO ELÉCTRICA
D3283
D3284
D3165
9

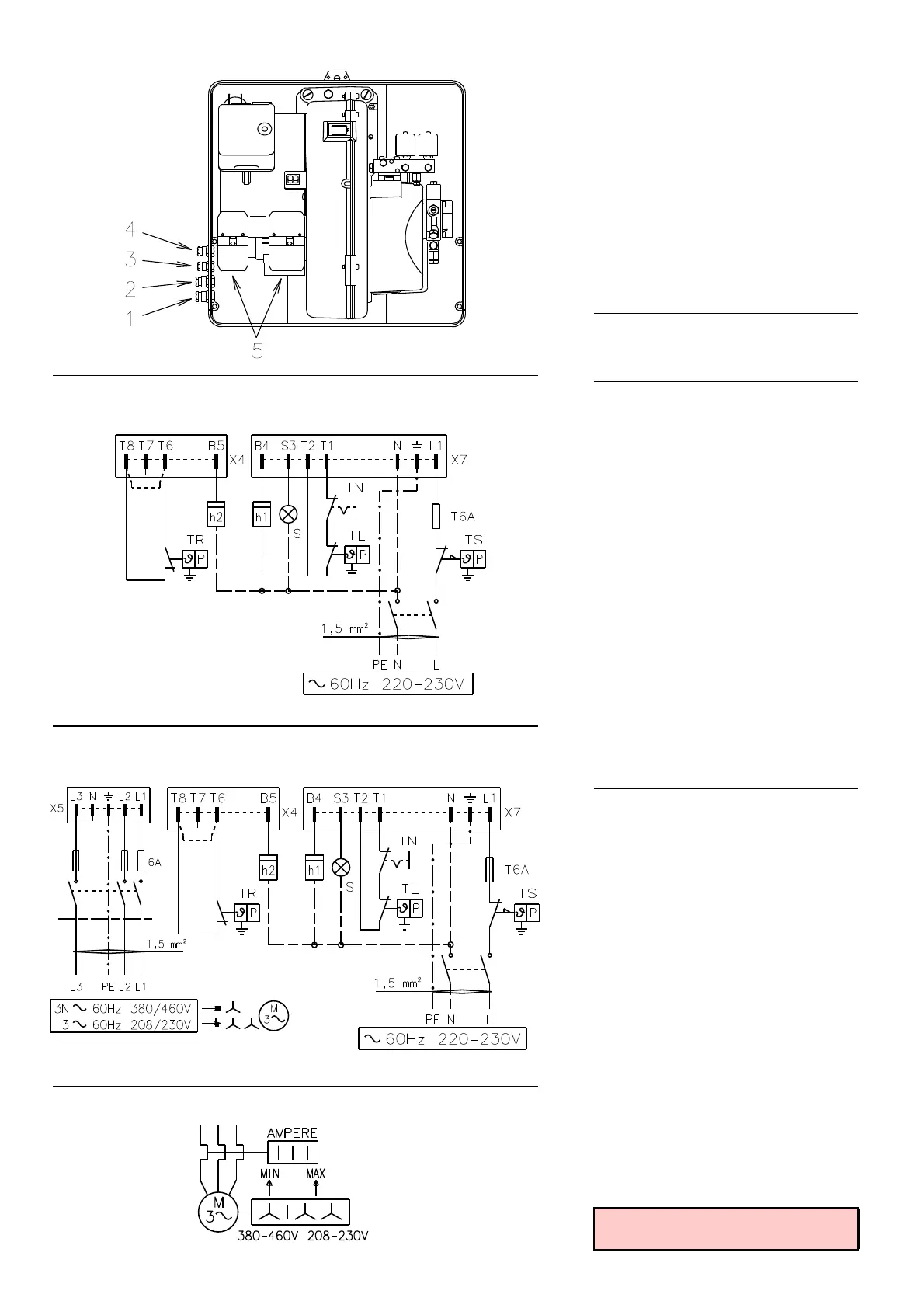

LIGAÇÃO ELÉCTRICA (A)
a efectuar pelo Instalador
Usar cabos flexíveis conforme a norma EN 60
33
5-1:
se revestidos de PVC, utilizar no mínimo H05
VV
-F
se revestidos de borracha, utilizar pelo menos
H
05 RR-F.
Todos os cabos que forem ligados às fichas
5)(
A) do queimador, devem ser instalados atra-
vés dos passacabos que são fornecidos
devendo estes, serem introduzidos pelos orifí-
cios correspondentes da placa, preferivelmente
de
esquerda, depois de ter-se retirado o subtil
diafragma que os encerra.
1 - Pg 11 alimentação trifásica
2 - Pg 11 alimentação monofásica
3 - Pg 9 termostato TL
4 - Pg 9 termostato TR
5 - Ficha/Tomada
ESQUEMA (B)
Ligação eléctrica RL 28-RL 38
Alimentação monofásica 220-230 V
Seão cabos não indicada é de 1,5 mm
2
ESQUEMA (C)
Ligação eléctrica RL 38-RL 50
Alimentação trifásica 208-230/380-460 V com
N
eutroFicha/Tomada
Seão cabos não indicada é de 1,5 mm
2
Leyenda esquemas (B) - (C)
h1 - Contador de horas na 1a chama
h2 - Contador de horas na 2a chama
IN - Interruptor de paragem manual queimador
X4 - Ficha de 4 pólos
X5 - Ficha de 5 pólos
X7 - Ficha de 7 pólos
S - Sinalização de bloqueio à distância
TL - Termostato de regulação máxima: pro-
voca a paragem do queimador quando a
tempera
tura na caldeira ultrapassa o valor
preestabelecido.
TR - Termostato de regulação: comanda a 1ª e
a
chama de funcionamento. é
necessário para funcionamento a duas
chamas.
TS - Termostato de segurança: actua em caso
de avaria do ter
mostato TL.
Atenção:
o queimador sai de fábrica preparado
para funcionar a duas chamas e deve, por-
tanto, ligar-se o termostato TR que comanda a
electr
oválvula V2 do gasóleo.
Caso contrário, se deseja que funcione a uma
chama, substituir o termostato TR por uma
ponte entre os bornes T6 e T8 da ficha X4.
ESQUEMA (D)
Regulação do relé térmico 17)(A)p.3
Serve para evitar que o motor se queime por um
fort
e aumento do consumo devido à ausência
de uma fase.
Se motor é alimentado em estrela, 380-46
0 V,
o cursor deve situar-se em “MÍN”.
Se motor é alimentado em estrela dupla, 208-
2
30 V, o cursor deve situar-se em “MÁX”.
Se a escala do relé térmico não compreende o
consu
mo nominal do motor a 380-460 V, a pro-
tecção está igualmente assegurada.
NOTE
• Os queimadores RL 28-38-50 saem de fábrica
pre
parados para uma corrente eléctrica a 380-
460 V. Se a corrente for a 208-230 V, alterar a
ligação do motor de estrela
(Y)
a estrela dupla
(YY)
e a regulação do relé térmico.
Alimentar os circuitos auxiliares com uma ten-
são igual a 220-230 V.
Os queimadores RL 28-38-50 foram homolo-
gados para funcionar de modo intermitente. Isto
significa
que devem parar por Norma” pelo
menos uma vez cada 24 horas para permitir
que a caixa de controlo faça uma verificação da
eficácia ao arranque. Normalmente, a paragem
do queimador está assegurada pelo termostato
da caldeira.
Se assim não for, deverá colocar em série com
o
interruptor IN, um interruptor horário que pare
o queimador pelo menos uma vez cada 24
horas.
ATENÇÃO: Não inverter Neutro com Fase
na línha da corrente eléctrica.
