Riello 40 FS - Campo DI Lavoro; Caldaia DI Prova; Caldaie Commerciali; Correlazione Tra Pressione del Gas E Potenzialità

9
20063732
I
Descrizione tecnica del bruciatore

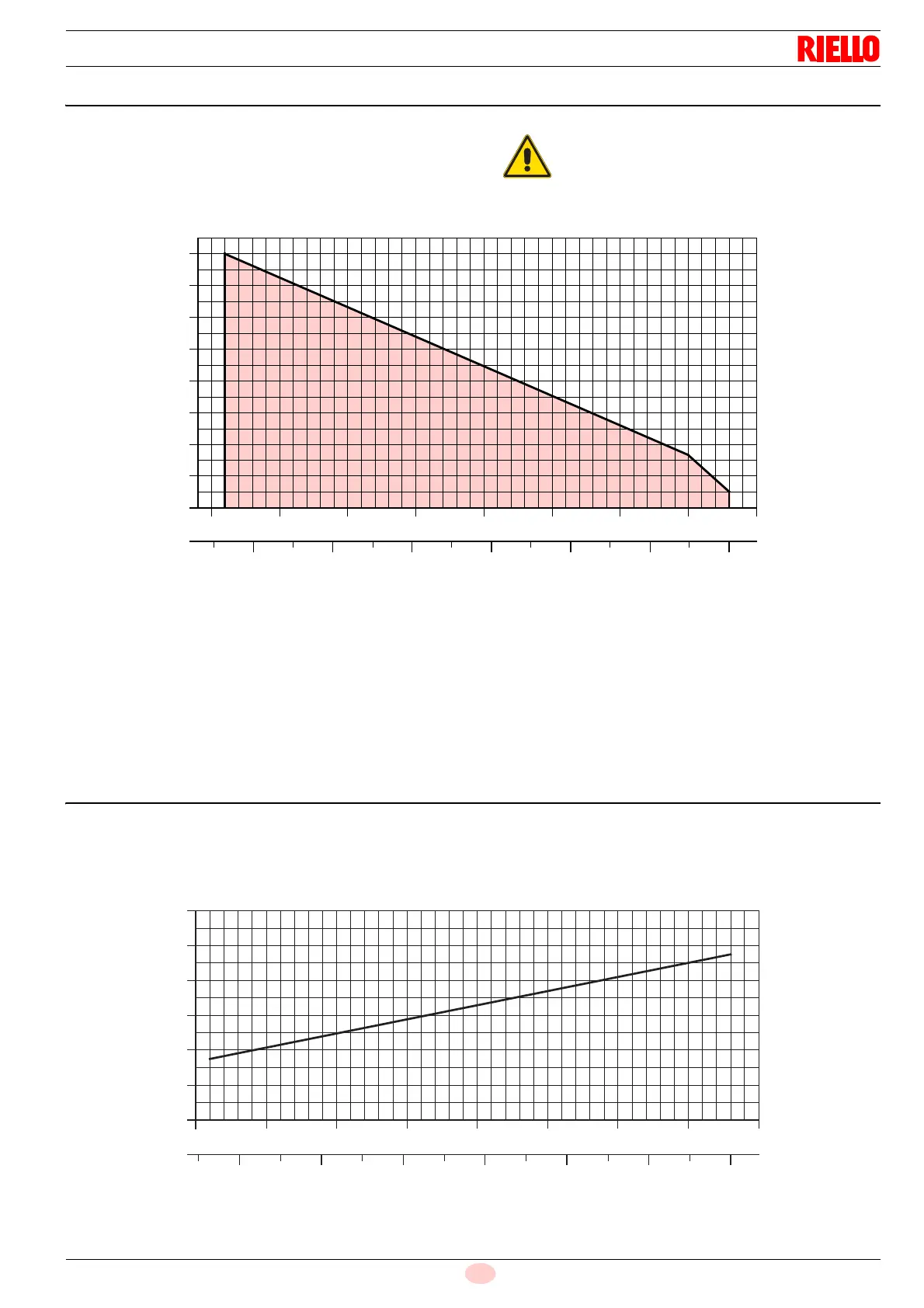

4.6 Campo di lavoro
La potenza del bruciatore va scelta entro l’area del diagramma
(Fig. 2).
4.6.1 Caldaia di prova
Il campo di lavoro è stato ottenuto su caldaie di prova secondo
norma EN 676.
4.6.2 Caldaie commerciali
L’abbinamento bruciatore-caldaia non pone problemi se la calda-
ia è conforme alla norma EN 303 e le dimensioni della sua came-
ra di combustione sono prossime a quelle previste nella norma
EN 676.
Se invece il bruciatore viene abbinato ad una caldaia commercia-
le non conforme alla norma EN 303 o con dimensioni della came-
ra di combustione nettamente più piccole di quelle indicate nella
norma EN 676, consultare i costruttori.
4.7 Correlazione tra pressione del gas e potenzialità
Per avere la massima potenzialità (Fig. 3) occorrono 5,8 mbar
misurati al manicotto (M2, Fig. 14 a pag. 16 ) con camera di com-
bustione a 0 mbar e gas G20 - Pci = 10 kWh/Nm
3
(8.570 kcal/
Nm
3
).
ATTENZIONE
Il campo di lavoro (Fig. 2) è stato ricavato alla
temperatura ambiente di 20 °C, alla pressione ba-
rometrica di 1013 mbar (circa 0 m s.l.m.) e con la
testa di combustione regolata come indicato a
pag. 15.
Pressione in camera
di combustione - mbar
Fig. 2
Potenza termica
D5256
0,8
0
0,2
0,4
0,6
40.000 50.000 60.000 70.000 kcal/h
1206050 70 80 kW
1,0
110
80.000
1,2
90 100
90.000
1,4
40
1,6
100.000
Potenza termica
D5257
Fig. 3
4
1
2
3
5
6
7
40.000 50.000 60.000 70.000 kcal/h
1206050 70 80 kW110
80.000
90 100
90.000
40
100.000
Pressione gas alla testa
di combustione - mbar
