Installazione

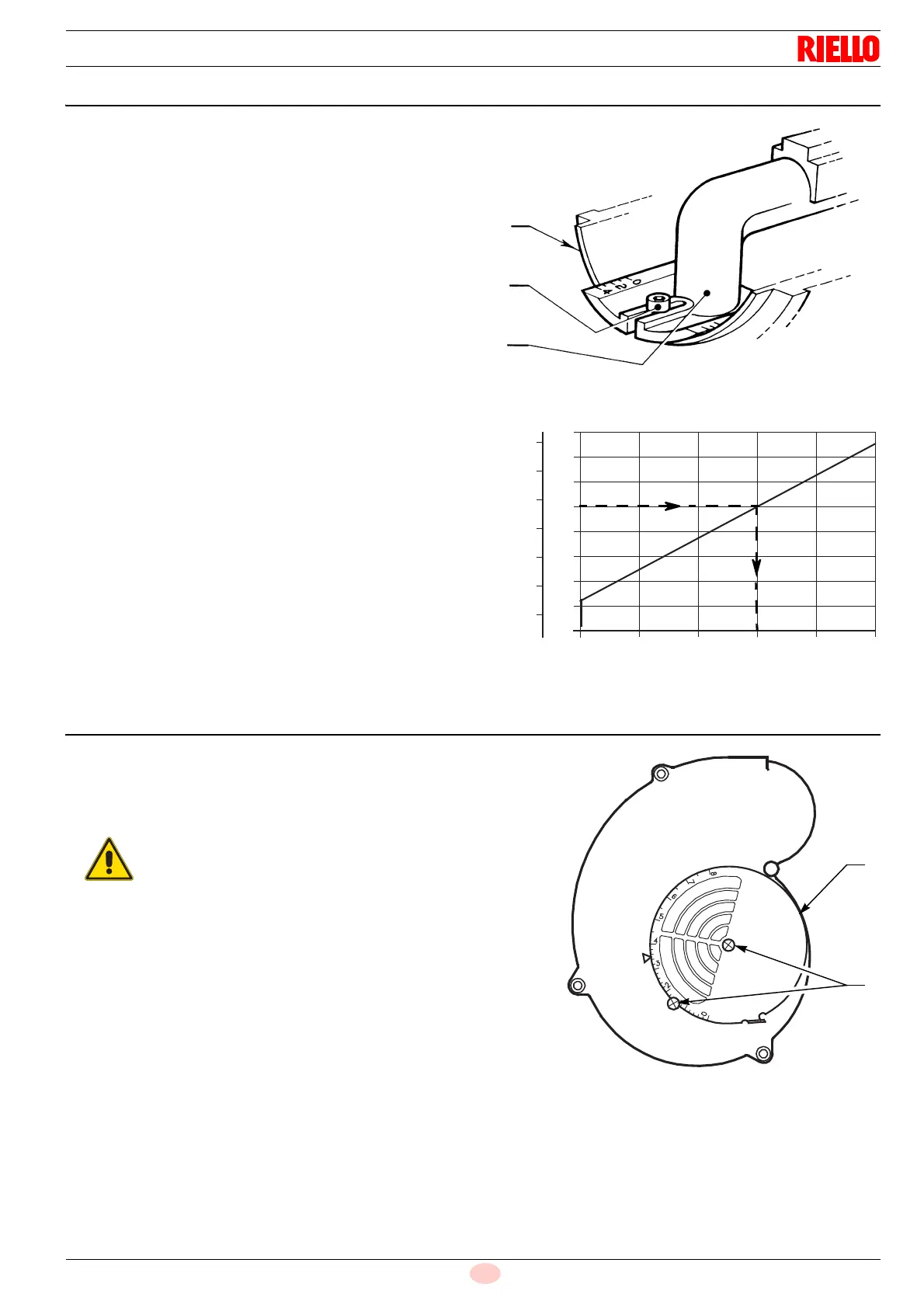

5.8 Regolazione testa di combustione
Per la regolazione procedere come segue:
allentare la vite A)(Fig. 11), spostare il gomito B) in modo
che il piano posteriore del manicotto C) coincida con la tacca
desiderata;
avvitare la vite A).
Esempio:
Il bruciatore è installato in una caldaia da 81 kW.
Considerando un rendimento del 90% il bruciatore dovrà erogare
circa 90 kW.
Dal diagramma (Fig. 12) risulta che per questa potenzialità la re-
golazione va effettuata sulla tacca 3.
Il diagramma è orientativo e deve essere usato per una regola-
zione iniziale. Per garantire il buon funzionamento del pressosta-
to aria può essere necessario ridurre l’apertura della testa di
combustione (tacca verso la pos. 0).
5.9 Regolazione serranda aria
La regolazione della portata d’aria si effettua agendo sulla ser-
randa fissa 1)(Fig. 13) dopo aver allentato le viti 2).
Una volta raggiunta la regolazione ottimale avvitare completa-
mente le viti 2).
Fig. 12
D5258
N° tacca
01 32
120
90
80
70
60
50
100
80.000
70.000
60.000
50.000
40.000
kcal/h kW
45
40
110
90.000
100.000
E’ consigliabile effettuare un’analisi dei valori di
combusione con il cofano montato.
