Riello 40 FS - Fissaggio del Bruciatore Alla Caldaia; Installazione Cerniera; Posizionamento Sonda-Elettrodo

20063732
14
I
Installazione

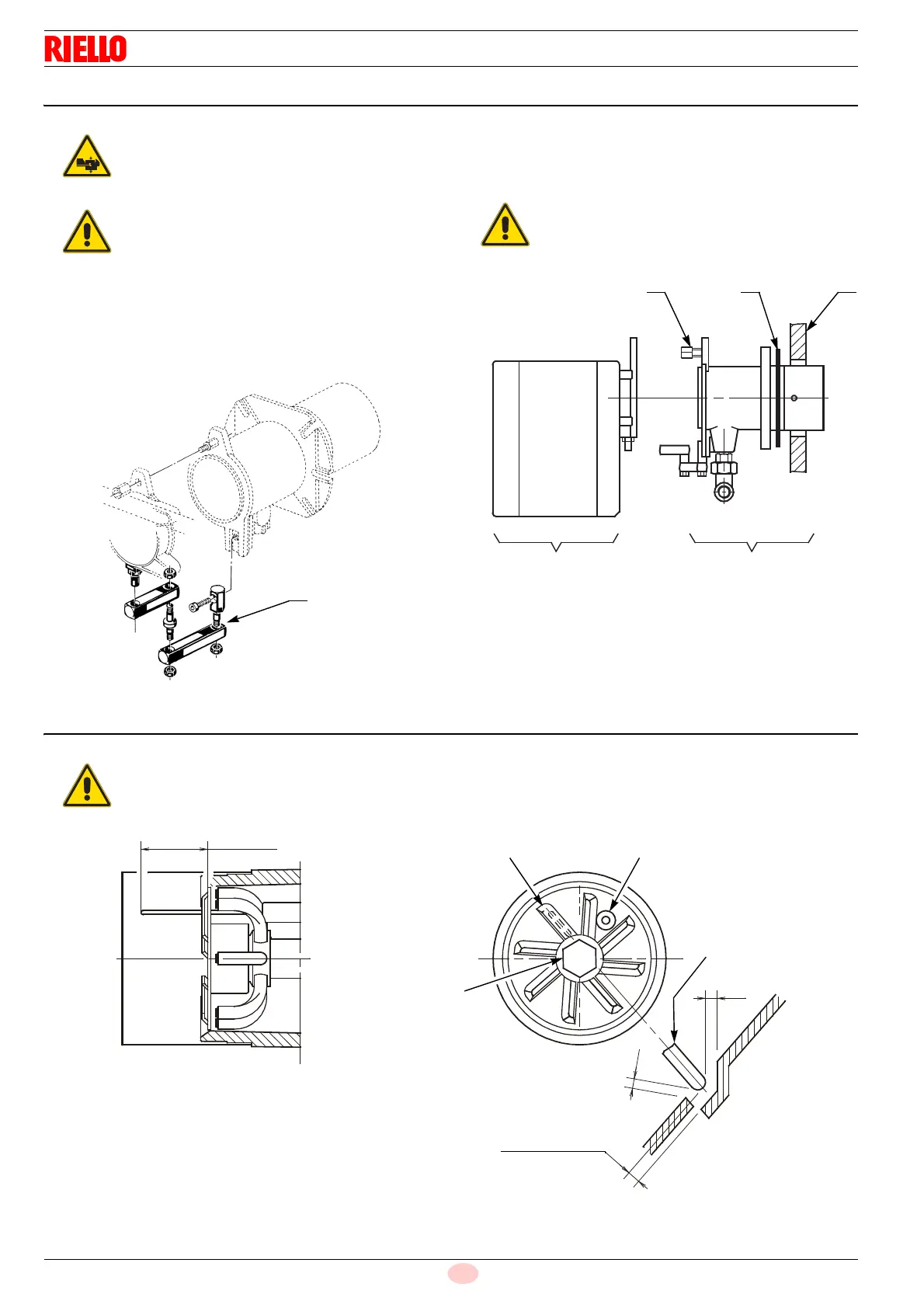

5.6 Fissaggio del bruciatore alla caldaia
5.6.1 Installazione cerniera
Installare la cerniera 4), fornita a corredo, come illustrato in
Fig. 8.
 Separare la testa di combustione dal resto del bruciatore
togliendo il dado 1) e sfilando il gruppo A)(Fig. 9).
 Fissare il gruppo B)(Fig. 9) alla piastra 2) della caldaia inter-
ponendo lo schermo isolante 3) fornito a corredo.
5.7 Posizionamento sonda-elettrodo
Predisporre un adeguato sistema di sollevamento
del bruciatore.
ATTENZIONE
La portina della caldaia deve avere uno spessore
max. di 90 mm, rivestimento refrattario compreso.
Nel caso in cui lo spessore fosse maggiore (max.
150 mm) è necessario utilizzare una prolunga per
testa di combustione da chiedere a parte.
Fig. 8
S7392
4
ATTENZIONE
La tenuta bruciatore-caldaia deve essere er-
metica.
D5097
Fig. 9
AB
1 3 2
ATTENZIONE
Rispettare le quote indicate in Fig. 10.
Fig. 10
D5104
Elettrodo
Diffusore
2,0 - 3,0 mm
Sonda
Elettrodo
2,2
~ 40 mm
=
=
Sonda
